Вспомогательный трубопроводы (базовый машина) — HITACHI ZX800

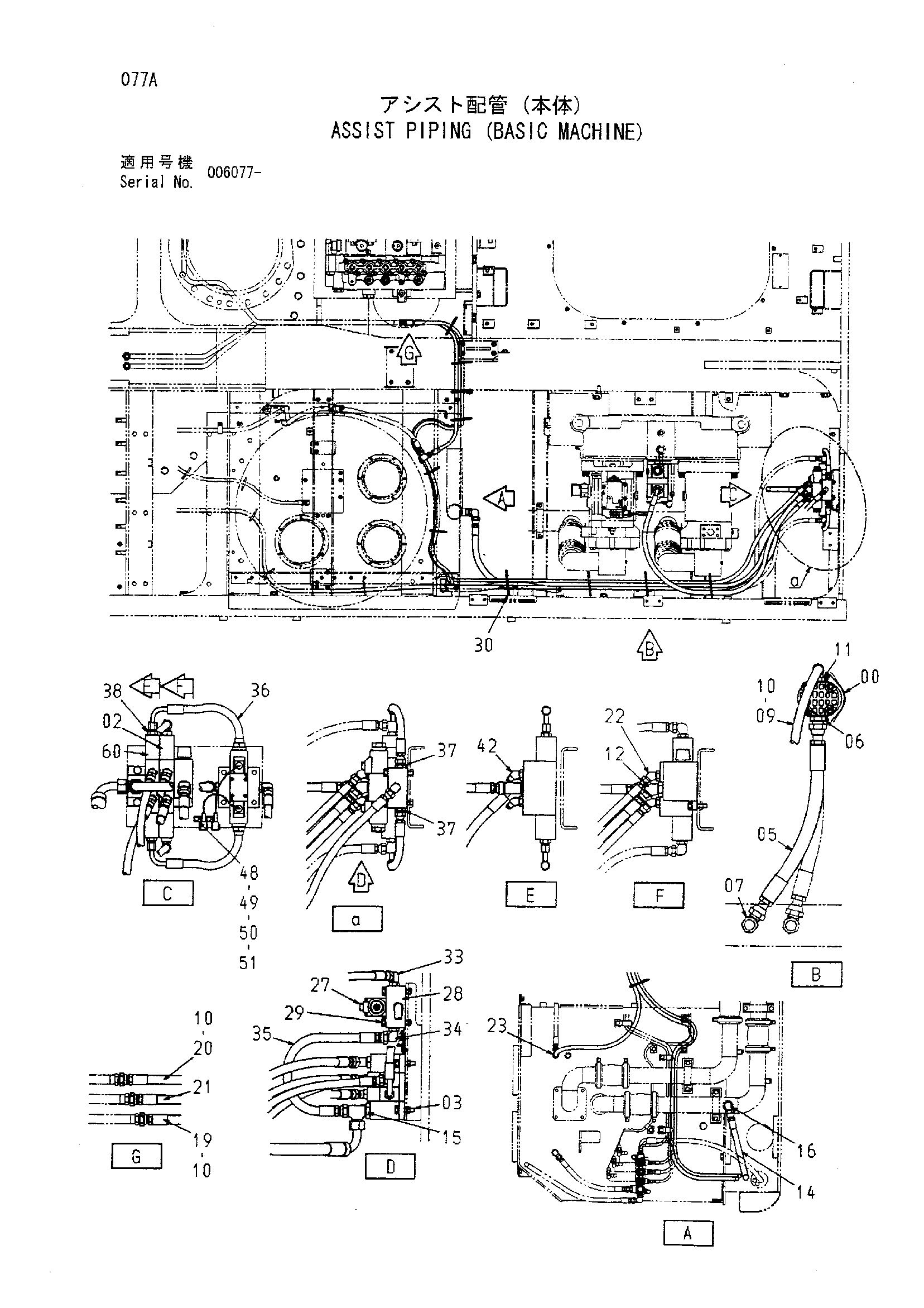

Заводская схема «Вспомогательный трубопроводы (базовый машина)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9218031 | Шестерённый насос | 1 |
| 02 | 4297173 | Гидрораспределитель | 1 |
| 03 | J011040 | Болт с шайбой | 3 |
| 03 | J271040 замена: J901040 | Болт с шайбой | 3 |
| 03 | J271040 замена: J222010 | Болт с шайбой | 3 |
| 05 | 4316026 | Шланг | 1 |
| 06 | A852166 | Адаптер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A852366 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4215605 | Шланг | 1 |
| 10 | 4138938 | Уплотнительное кольцо | 6 |
| 11 | A853144 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A853244 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4603805 | Шланг | 1 |
| 15 | 4466996 | Тройник | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | A852366 | Угловой штуцер | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4603397 | Шланг | 1 |
| 20 | 4603398 | Шланг | 1 |
| 21 | 4603399 | Шланг | 1 |
| 22 | A853244 | Угловой штуцер | 2 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | A852444 | Тройник | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4350150 | Клапан SOL. | 1 |
| 28 | 3089645 | Блок | 1 |
| 29 | J011065 | Болт с шайбой | 4 |
| 29 | J271065 замена: J901065 | Болт с шайбой | 4 |
| 29 | J271065 замена: J222010 | Болт с шайбой | 4 |
| 33 | A852332 | Угловой штуцер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | A852334 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4270456 | Шланг | 1 |
| 36 | 4436261 | Шланг | 2 |
| 37 | A852133 | Адаптер | 2 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | A852123 | Адаптер | 2 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 42 | A852243 | Угловой штуцер | 2 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 48 | 4336874 | Кронштейн | 2 |
| 49 | J900612 | Болт | 2 |
| 50 | A590906 | Пружинная шайба | 2 |
| 51 | A590106 | Плоская шайба | 2 |
| 56 | 4055312 | Ленточный зажим | 20 |
| 60 | 4309729 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
