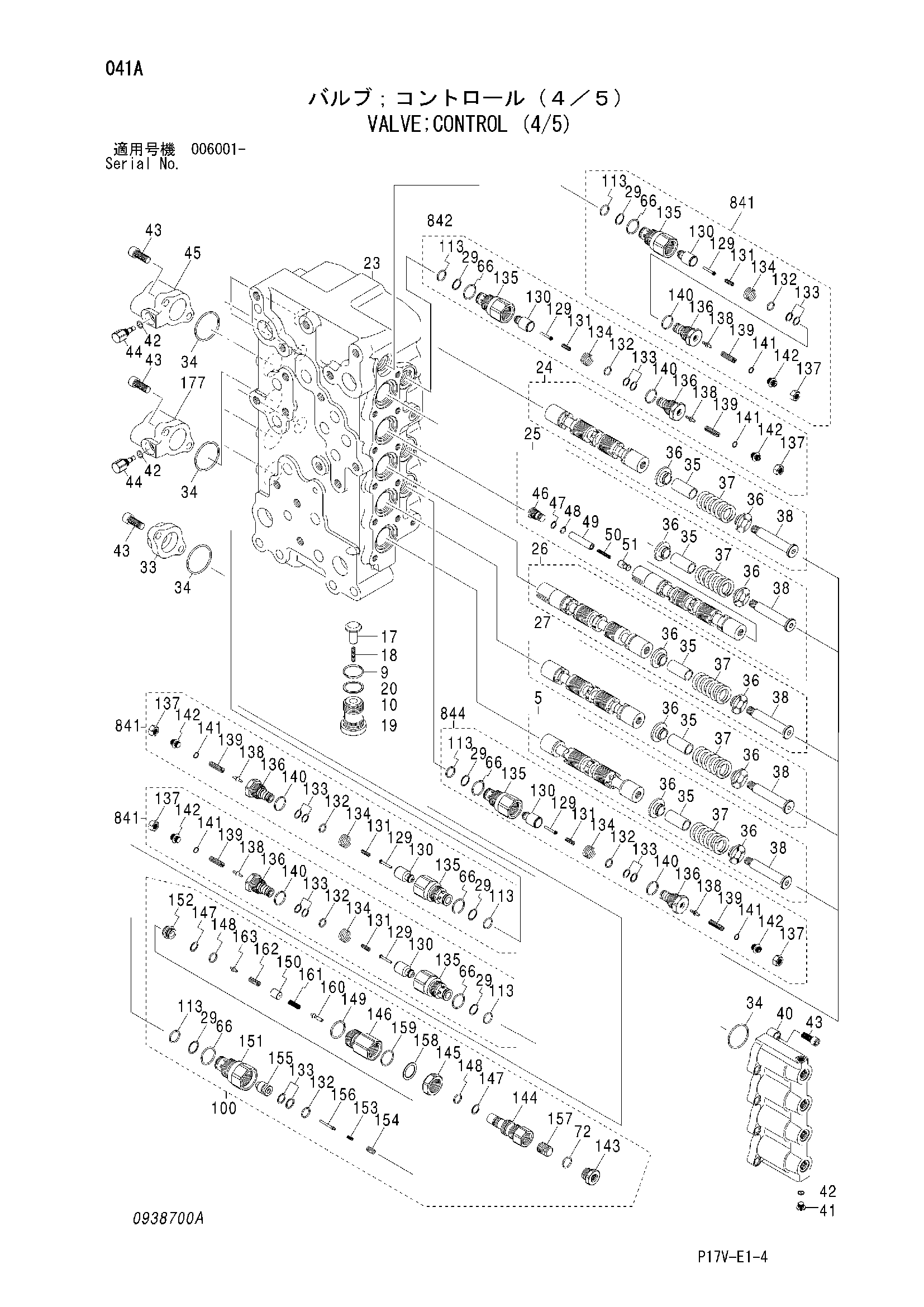

Гидрораспределитель (4/5) — HITACHI ZX800

Заводская схема «Гидрораспределитель (4/5)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4483827	Гидрораспределитель (4/5)	1
9	4088425	Уплотнительное кольцо	1
10	0189803	Кхип	1
17	0622829	Проверка	1
18	0622827	Пружина	1
19	0622825	Колпачок	1
20	0223104	Опорное кольцо	1
29	4027959	Опорное кольцо	7
33	0622803	Крышка	3
34	0101616	Уплотнительное кольцо	10
35	0622805	Втулка	5
36	0622806	Направляющая	10
37	0622807	Спирнг	5
38	0622808	Колпачок	5
40	0810704	Крышка	1
41	0622810	Колпачок	1
42	957366	Уплотнительное кольцо	3
43	M341230	Болт с внутренним шестигранником	20
44	0622875	Пробка	2
45	0818005	Крышка	1
46	0622877	Колпачок	1
47	0166805	Опорное кольцо	1
48	4506412	Уплотнительное кольцо	1
49	0703301	Проставка	1
50	0159214	Пружина	1
51	0622811	Проверка	1
66	4153108	Уплотнительное кольцо	7
72	4153098	Уплотнительное кольцо	1
100	4469383	Предохранительный клапан	1
113	4153099	Уплотнительное кольцо	7
129	0809729	Поршень	6
130	0809728	Тарельчатый клапан	6
131	0809727	Пружина	6
132	0809726	Уплотнительное кольцо	7
133	0809725	Опорное кольцо	14
134	0809724	Пружина	6
135	0809723	Втулка	6
136	0809722	Сиденье	6
137	0809721	Гайка	6
138	0809733	Тарельчатый клапан	6
139	0809732	Пружина	6
140	0809731	Уплотнительное кольцо	6
141	4153089	Уплотнительное кольцо	6
142	0809730	Винт	6
143	0810709	Колпачок	1
144	0810710	Втулка	1
145	0810711	Гайка	1
146	0810712	Втулка	1
147	0810713	Опорное кольцо	2
148	0810714	Уплотнительное кольцо	2
149	0810715	Уплотнительное кольцо	1
150	0810716	Фиксатор	1
151	0810717	Втулка	1
152	0810718	Сиденье	1
153	0810719	Пружина	1
154	0810720	Пружина	1
155	0810721	Тарельчатый клапан	1
156	0810722	Поршень	1
157	0810723	Поршень	1
158	0810724	Опорное кольцо	1
159	0810725	Уплотнительное кольцо	1
160	0810726	Тарельчатый клапан	1
161	0810727	Пружина	1
162	0810728	Пружина	1
163	0810729	Тарельчатый клапан	1
177	0622876	Крышка	1
841	4395529	Предохранительный клапан	4
842	4391661	Предохранительный клапан	1
844	4425008	Предохранительный клапан	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
