Крышка рама (2) — HITACHI ZX800

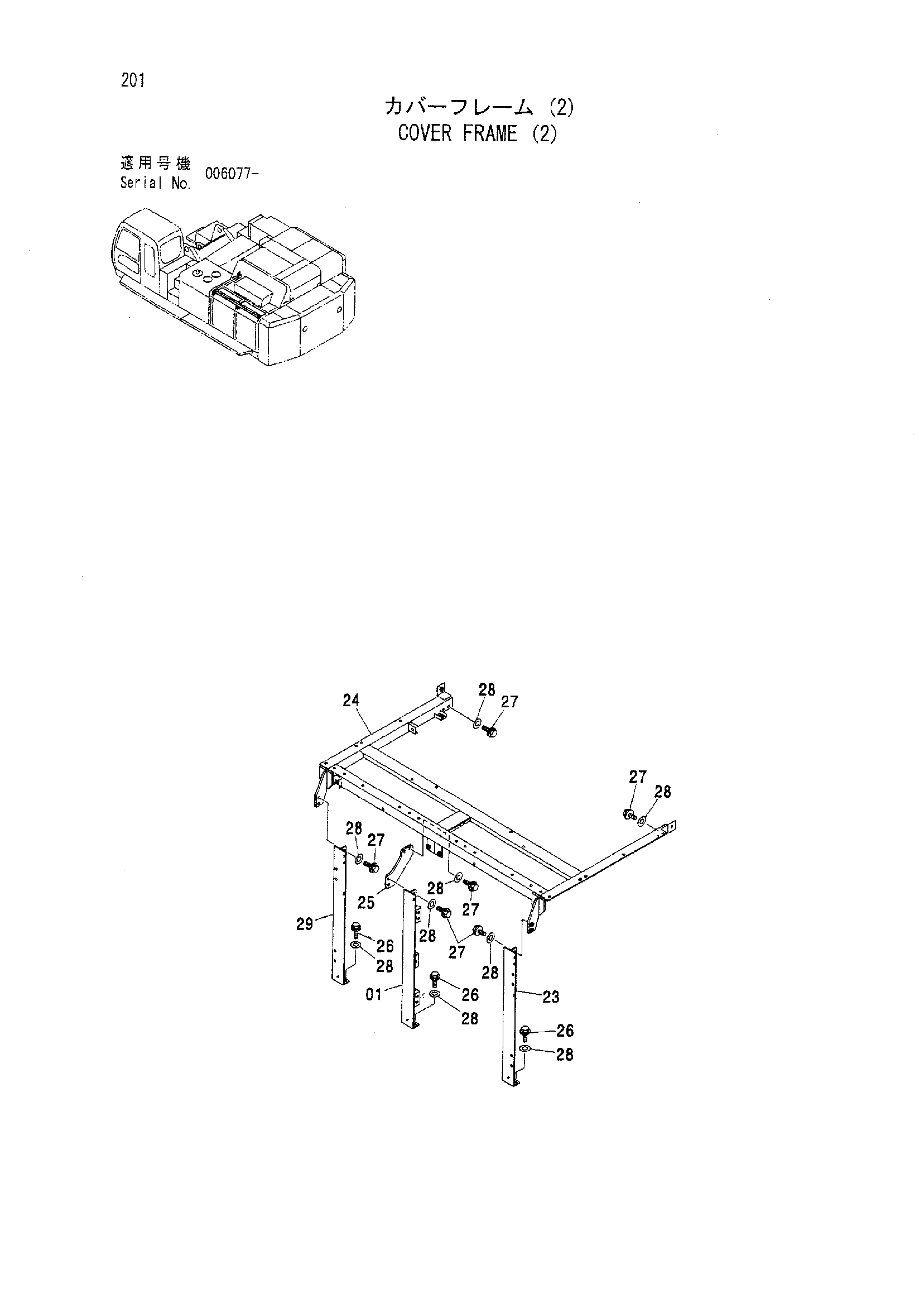

Заводская схема «Крышка рама (2)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8083197 | Рама | 1 |
| 23 | 8083198 | Рама | 1 |
| 24 | 6021829 | Балка | 1 |
| 25 | 9756235 | Пластина | 1 |
| 26 | J011230 | Болт с шайбой | 6 |
| 26 | J271230 замена: J901230 | Болт с шайбой | 6 |
| 26 | J271230 замена: J222012 | Болт с шайбой | 6 |
| 27 | J011240 | Болт с шайбой | 12 |
| 27 | J271240 замена: J901240 | Болт с шайбой | 12 |
| 27 | J271240 замена: J222012 | Болт с шайбой | 12 |
| 28 | J222012 | Шайба | 18 |
| 29 | 8088124 | Рама | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
