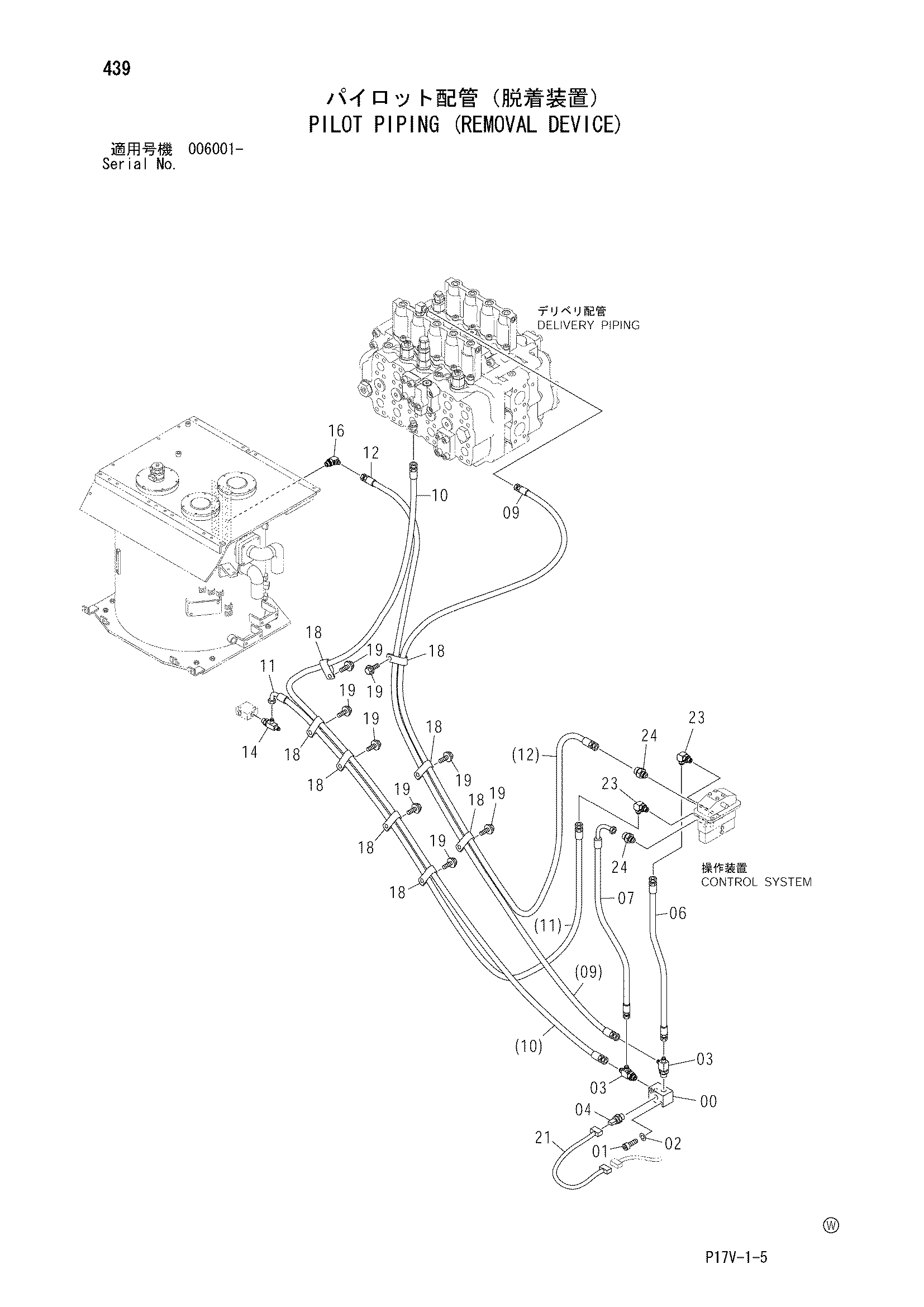

Пилотные гидролинии (снятие устройство) — HITACHI ZX800
Заводская схема «Пилотные гидролинии (снятие устройство)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4195759 | Челночный клапан | 1 |
| 01 | M341056 | Болт с внутренним шестигранником | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 03 | A852423 | Тройник | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4436535 | Датчик давления | 1 |
| 06 | 4451086 | Шланг (1, C) | 1 |
| 07 | 4454396 | Шланг (B) | 1 |
| 09 | 4448916 | Шланг (D) | 1 |
| 10 | 4466566 | Шланг (5A4) | 1 |
| 11 | 4414617 | Шланг (SM) | 1 |
| 12 | 4446118 | Шланг (10) | 1 |
| 14 | 4303003 | Тройник | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A852333 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4190292 | Зажим | 8 |
| 19 | J011025 | Болт с шайбой | 8 |
| 19 | J271025 замена: J901025 | Болт с шайбой | 8 |
| 21 | 4456689 | Жгут проводов | 1 |
| 23 | A852323 | Угловой штуцер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852123 | Адаптер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
