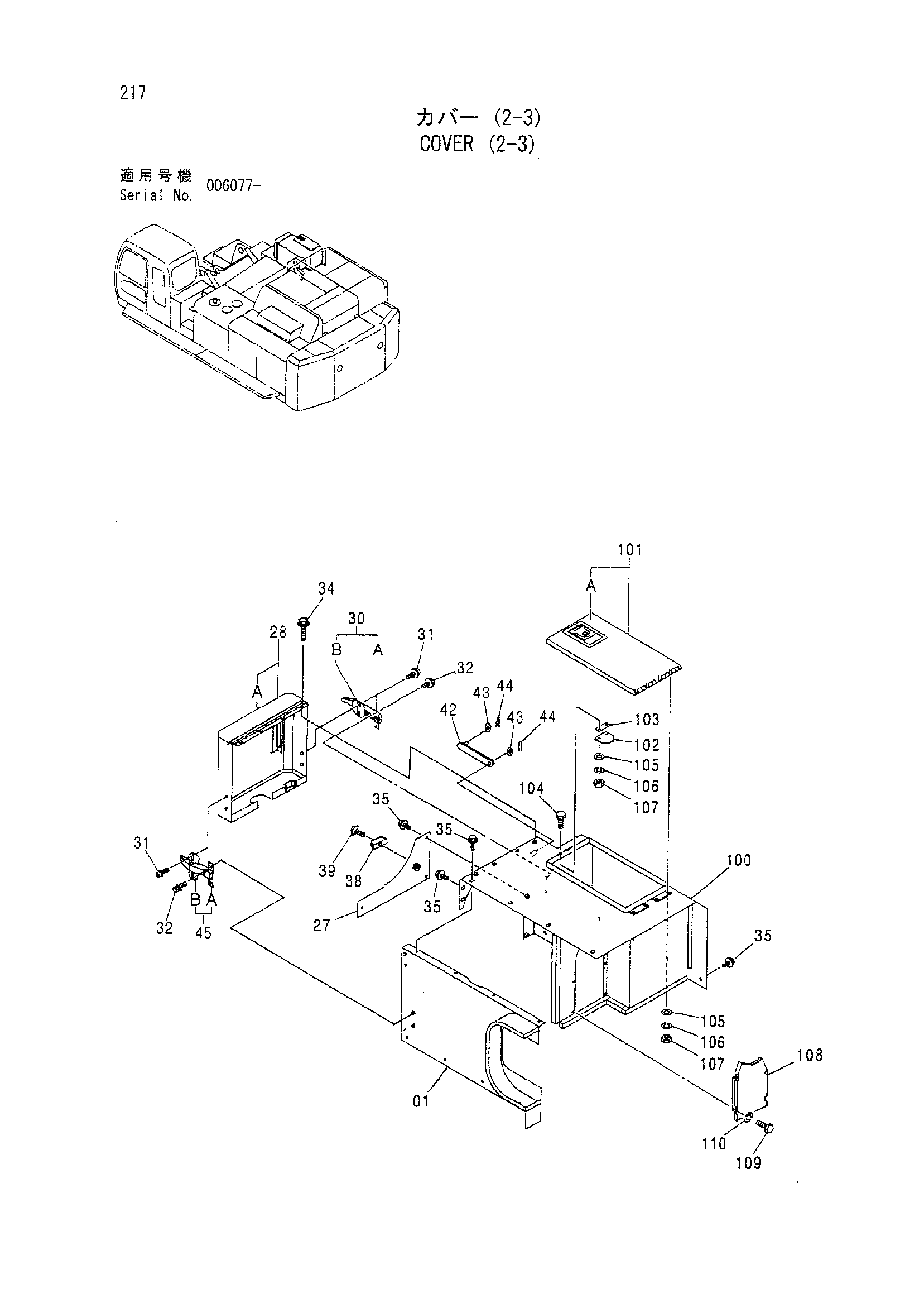

Крышка (2-3) — HITACHI ZX800
Заводская схема «Крышка (2-3)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7044400 | Крышка | 1 |
| 27 | 9760932 | Крышка | 1 |
| 28 | 8092412 | Крышка | 1 |
| 28A | 6021884 | Крышка | 1 |
| 30 | 4361438 | Защёлка | 1 |
| 30A | 3074568 | Защёлка | 1 |
| 30B | 3021131 | Анкхор | 1 |
| 31 | J460825 | Винт с шайбой | 4 |
| 32 | J010820 | Болт с шайбой | 4 |
| 32 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 32 | J260820 замена: A590108 | Болт с шайбой | 4 |
| 34 | J011025 | Болт с шайбой | 4 |
| 34 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 34 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 35 | J031230 | Болт с шайбой | 18 |
| 35 | J281230 замена: J901230 | Болт с шайбой | 18 |
| 35 | J281230 замена: 4249324 | Болт с шайбой | 18 |
| 38 | 4424157 | Ограничитель | 1 |
| 39 | J020635 | Болт с шайбой | 1 |
| 39 | J260635 замена: J900635 | Болт с шайбой | 1 |
| 39 | J260635 замена: A590106 | Болт с шайбой | 1 |
| 42 | 9755537 | Стойка | 1 |
| 43 | A590108 | Плоская шайба | 2 |
| 44 | 4022697 | Стопорный палец | 2 |
| 45 | 4231750 | Защёлка | 1 |
| 45A | 3044290 | Защёлка | 1 |
| 45B | 3021131 | Анкхор | 1 |
| 100 | 7044396 | Крышка | 1 |
| 101 | 8087018 | Дверь | 1 |
| 101A | 4353813 | Замок | 1 |
| 102 | 4460589 | Стопорная пластина | 1 |
| 103 | 4469230 | Регулировочная шайба 2.3 | 1 |
| 104 | J901030 | Болт | 2 |
| 105 | A590110 | Плоская шайба | 6 |
| 106 | A590910 | Пружинная шайба | 6 |
| 107 | J950010 | Гайка | 6 |
| 108 | 9759234 | Крышка | 1 |
| 109 | J900616 | Болт | 4 |
| 110 | A590906 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
