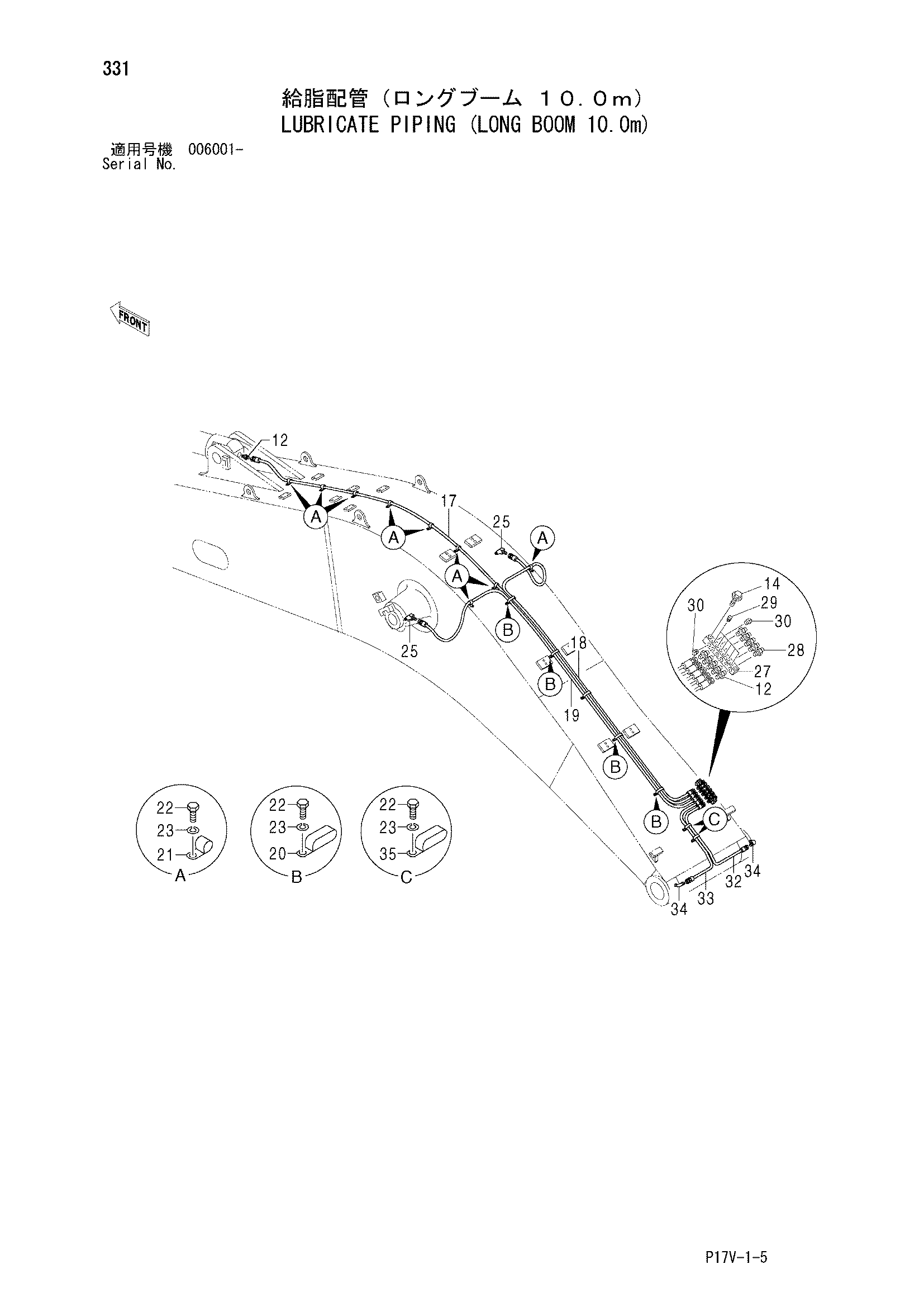

Трубопроводы системы смазки (удлинённый стрела 10.0m) — HITACHI ZX800
Заводская схема «Трубопроводы системы смазки (удлинённый стрела 10.0m)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | 4154651 | Адаптер | 6 |
| 14 | J271050 | Болт с шайбой | 2 |
| 14A | J901050 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 17 | 4428915 | Нейлоновый шланг | 1 |
| 18 | 4391322 | Нейлоновый шланг | 1 |
| 19 | 4391323 | Нейлоновый шланг | 1 |
| 20 | 4252877 | Зажим | 5 |
| 21 | 4190261 | Зажим | 9 |
| 22 | J901016 | Болт | 16 |
| 23 | A590910 | Пружинная шайба | 16 |
| 25 | 4154655 | Угловой штуцер | 2 |
| 27 | 4466640 | Блок | 1 |
| 28 | J75482 | Пресс-маслёнка | 5 |
| 29 | 94-2022 | Пробка | 6 |
| 30 | 94-2023 | Пробка | 2 |
| 32 | 4317872 | Нейлоновый шланг | 1 |
| 33 | 4248695 | Нейлоновый шланг | 1 |
| 34 | 4154656 | Угловой штуцер | 2 |
| 35 | 4192018 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
