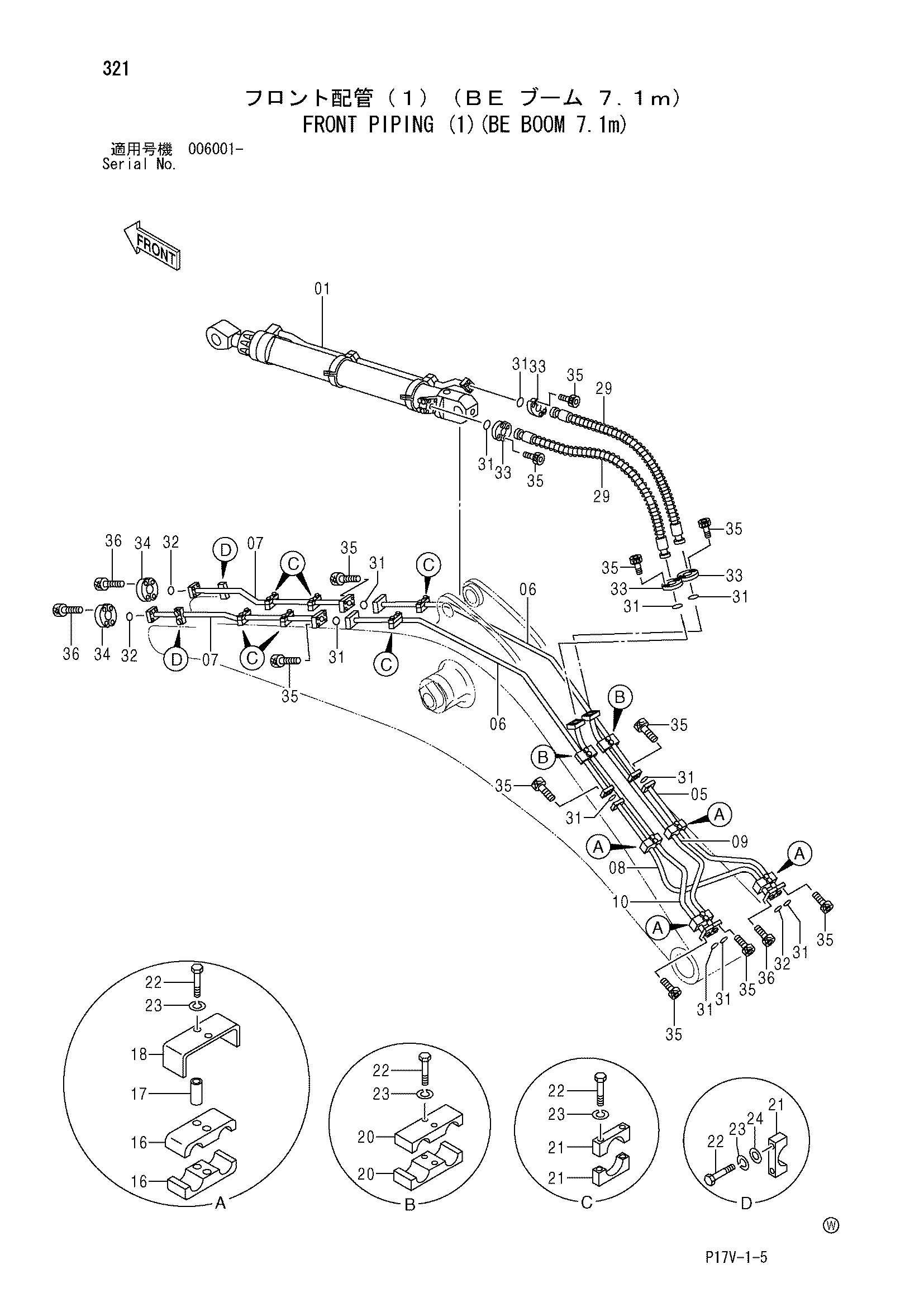

Гидролинии рабочего оборудования (1)(BE стрела 7.1m) — HITACHI ZX800
Заводская схема «Гидролинии рабочего оборудования (1)(BE стрела 7.1m)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4331077 | Гидроцилиндр. рукоять | 1 |
| 05 | 8065036 | Трубка | 1 |
| 06 | 8065037 | Трубка | 2 |
| 07 | 8047133 | Трубка | 2 |
| 08 | 8065038 | Трубка | 1 |
| 09 | 8065039 | Трубка | 1 |
| 10 | 8065040 | Трубка | 1 |
| 16 | 4342703 | Хомут | 8 |
| 17 | 4342699 | Проставка | 8 |
| 18 | 4342695 | Хомут трубки | 4 |
| 20 | 4342772 | Хомут | 4 |
| 21 | 4342723 | Хомут трубки | 14 |
| 22 | J901295 | Болт | 28 |
| 23 | A590912 | Пружинная шайба | 28 |
| 24 | A590112 | Плоская шайба | 4 |
| 29 | 4414284 | Шланг | 2 |
| 31 | 4510169 | Уплотнительное кольцо | 11 |
| 32 | 4508805 | Уплотнительное кольцо | 3 |
| 33 | 4075854 | Разъёмный фланец | 8 |
| 34 | 4089703 | Разъёмный фланец | 4 |
| 35 | M341650 | Болт с внутренним шестигранником | 44 |
| 36 | M341445 | Болт с внутренним шестигранником | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
