Автоматическая смазка трубопроводы (STD стрела, HD стрела)<600> — HITACHI ZX800

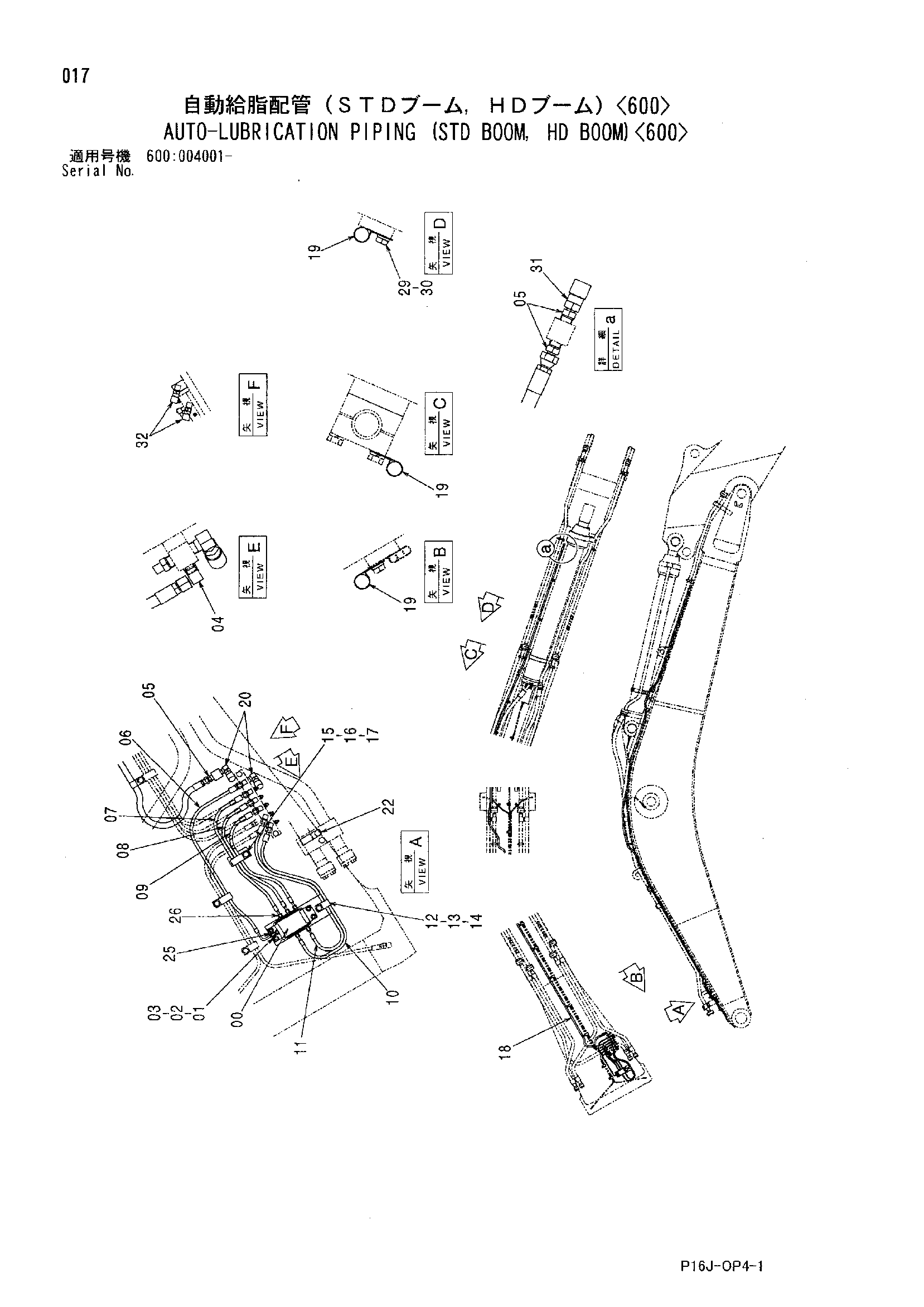

Заводская схема «Автоматическая смазка трубопроводы (STD стрела, HD стрела)<600>» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4399996 | Клапан | 1 |
| 01 | M341020 | Болт с внутренним шестигранником | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 03 | 4361320 | Хомут | 2 |
| 04 | 4154656 | Угловой штуцер | 6 |
| 05 | 4215650 | Адаптер | 3 |
| 06 | 4606099 | Пластиковый шланг | 1 |
| 07 | 4610838 | Пластиковый шланг | 1 |
| 08 | 4610839 | Пластиковый шланг | 1 |
| 09 | 4610840 | Пластиковый шланг | 1 |
| 10 | 4610841 | Пластиковый шланг | 1 |
| 11 | 4610842 | Пластиковый шланг | 1 |
| 12 | 4192018 | Зажим | 1 |
| 13 | J901020 | Болт | 1 |
| 14 | A590910 | Пружинная шайба | 1 |
| 15 | 4252877 | Зажим | 2 |
| 16 | J901025 | Болт | 1 |
| 17 | A590910 | Пружинная шайба | 1 |
| 18 | 4463030 | Шланг | 1 |
| 19 | 4190274 | Зажим | 12 |
| 20 | 4182734 | Угловой штуцер | 2 |
| 22 | 4193848 | Зажим | 1 |
| 25 | 4404159 | Штуцер трубки | 1 |
| 26 | 4364387 | Штуцер трубки | 5 |
| 29 | J901016 | Болт | 4 |
| 30 | A590910 | Пружинная шайба | 4 |
| 31 | 4223518 | Пробка унион | 1 |
| 32 | 4177307 | Унион | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
