Шланг защита от разрыва клапан трубопроводы (STD. стрела 8.25m + STD., полуудлинённый, удлинённый рукоять гидроцилиндр.)(1) — HITACHI ZX800

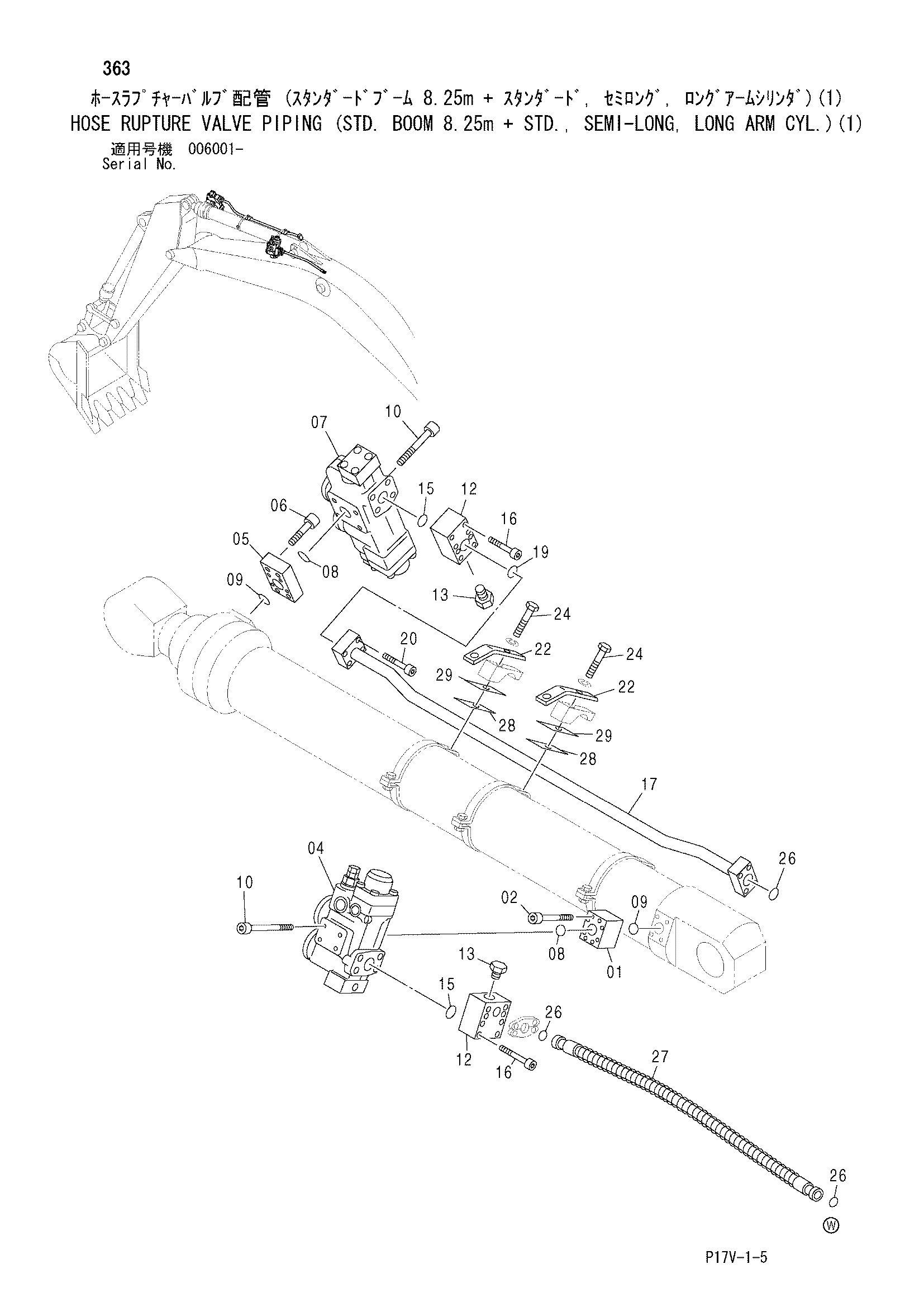

Заводская схема «Шланг защита от разрыва клапан трубопроводы (STD. стрела 8.25m + STD., полуудлинённый, удлинённый рукоять гидроцилиндр.)(1)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3062575 | Фланец | 1 |
| 02 | M341600 | Болт с внутренним шестигранником | 4 |
| 04 | 4476921 | Удерживающий клапан | 1 |
| 05 | 3062576 | Фланец | 1 |
| 06 | M341650 | Болт с внутренним шестигранником | 4 |
| 07 | 4474549 | Удерживающий клапан | 1 |
| 08 | A811045 | Уплотнительное кольцо | 2 |
| 09 | 4069900 | Уплотнительное кольцо | 2 |
| 10 | M341400 | Болт с внутренним шестигранником | 8 |
| 12 | 3069054 | Блок | 2 |
| 13 | 4154694 | Пробка | 2 |
| 13A | 4037888 | Уплотнительное кольцо | 1 |
| 15 | 4069900 | Уплотнительное кольцо | 2 |
| 16 | M341480 | Болт с внутренним шестигранником | 8 |
| 17 | 8077948 | Трубка | 1 |
| 19 | 4510169 | Уплотнительное кольцо | 1 |
| 20 | M341656 | Болт с внутренним шестигранником | 4 |
| 22 | 4308340 | Кронштейн | 2 |
| 24 | J901400 | Болт | 2 |
| 26 | 4510169 | Уплотнительное кольцо | 3 |
| 27 | 4412956 | Шланг | 1 |
| 28 | 4335506 | Регулировочная шайба 1.0mm | 6 |
| 29 | 4335507 | Регулировочная шайба 0.5mm | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
