Основные гидролинии (2) — HITACHI ZX800

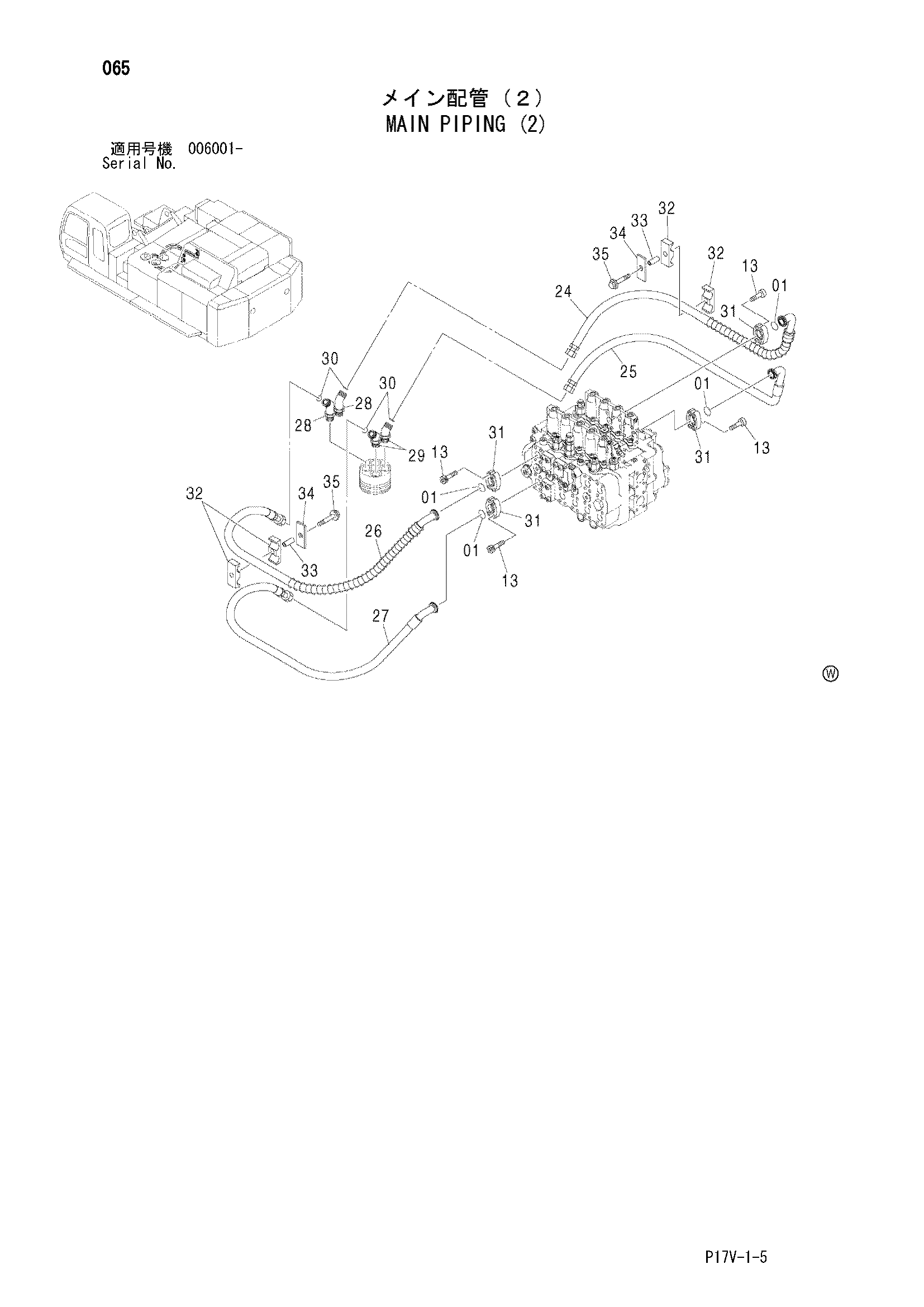

Заводская схема «Основные гидролинии (2)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4508805 | Уплотнительное кольцо | 4 |
| 13 | M341445 | Болт с внутренним шестигранником | 16 |
| 24 | 4477380 | Шланг | 1 |
| 25 | 4332807 | Шланг | 1 |
| 26 | 4477376 | Шланг | 1 |
| 27 | 4332809 | Шланг | 1 |
| 28 | 4274593 | Угловой штуцер | 2 |
| 28A | 4506429 | Уплотнительное кольцо | 1 |
| 29 | A853288 | Угловой штуцер | 2 |
| 29A | 4506429 | Уплотнительное кольцо | 1 |
| 30 | 4187328 | Уплотнительное кольцо | 4 |
| 31 | 4089703 | Разъёмный фланец | 8 |
| 32 | 4205615 | Хомут шланга | 4 |
| 33 | 4205614 | Проставка | 2 |
| 34 | 4224002 | Пластина | 2 |
| 35 | J011285 | Болт с шайбой | 2 |
| 35 | J271285 замена: J901285 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
