Воздушный трубопроводы — HITACHI ZX800

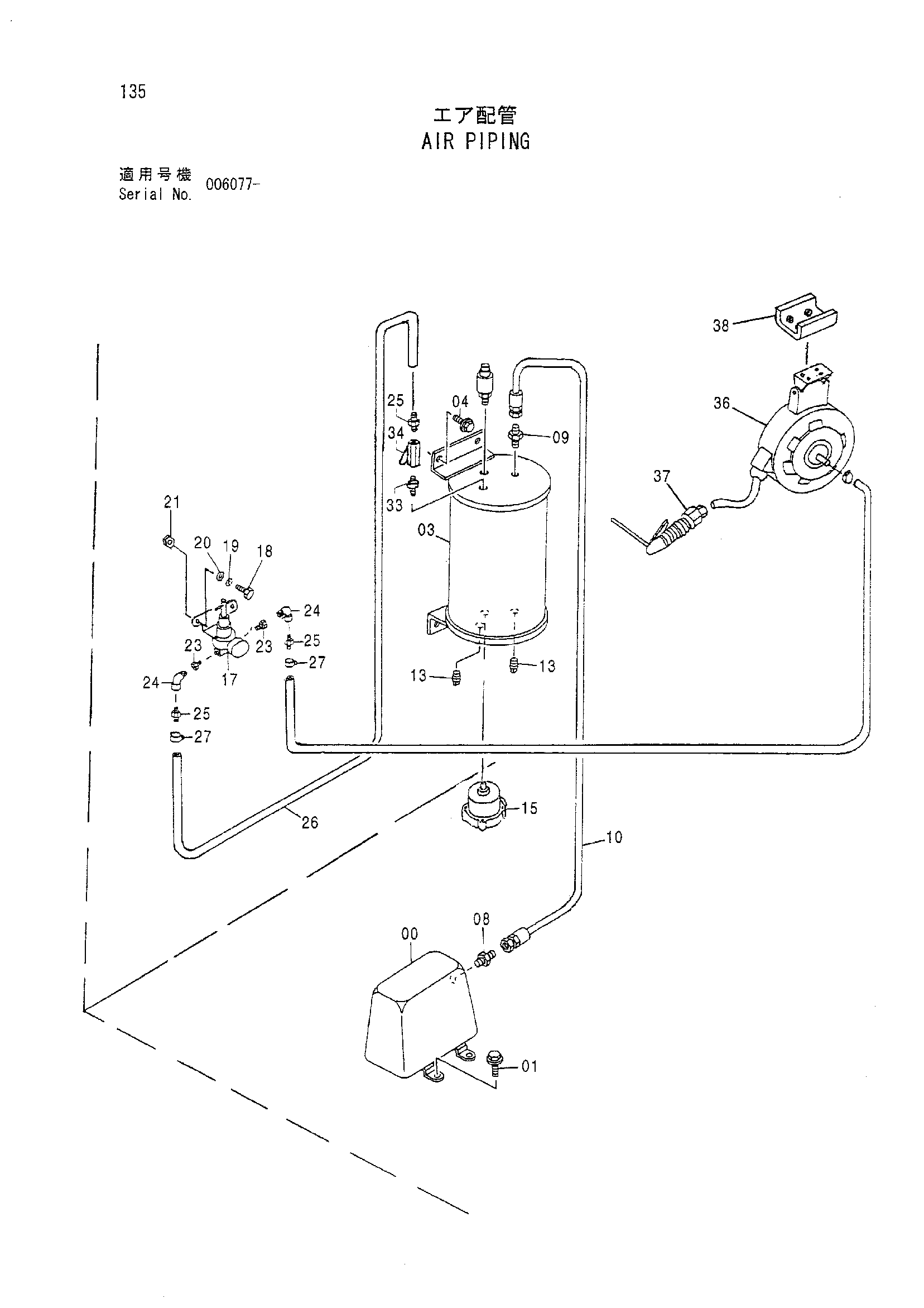

Заводская схема «Воздушный трубопроводы» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4454480 | Компрессор | 1 |
| 01 | J010620 | Болт с шайбой | 4 |
| 01 | J260620 замена: J900620 | Болт с шайбой | 4 |
| 01 | J260620 замена: A590106 | Болт с шайбой | 4 |
| 03 | 8084190 | Бак воздушный | 1 |
| 04 | J011025 | Болт с шайбой | 4 |
| 04 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 04 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 08 | 4307922 | Адаптер | 1 |
| 09 | 4154651 | Адаптер | 1 |
| 10 | 4304962 | Шланг | 1 |
| 13 | 94-2022 | Пробка | 2 |
| 15 | 969205 | Клапан | 1 |
| 17 | 4198244 | Регулятор воздушный | 1 |
| 18 | J900620 | Болт | 2 |
| 19 | A590906 | Пружинная шайба | 2 |
| 20 | A590106 | Плоская шайба | 2 |
| 21 | M500605 | Гайка | 2 |
| 23 | 94-1601 | Переходник | 2 |
| 24 | 94-0630 | Угловой штуцер | 2 |
| 25 | 4130659 | Адаптер | 3 |
| 26 | 4174647 | Резиновый шланг | 1 |
| 27 | 4514700 | Зажим шланг | 3 |
| 33 | 94-1701 | Адаптер | 1 |
| 34 | 94-4026 | Кран | 1 |
| 36 | 4487155 | Реел шланг | 1 |
| 37 | 4487156 | Форсунка воздушный | 1 |
| 38 | 9757758 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
