Гидроцилиндр. (C/W подъём) — HITACHI ZX800

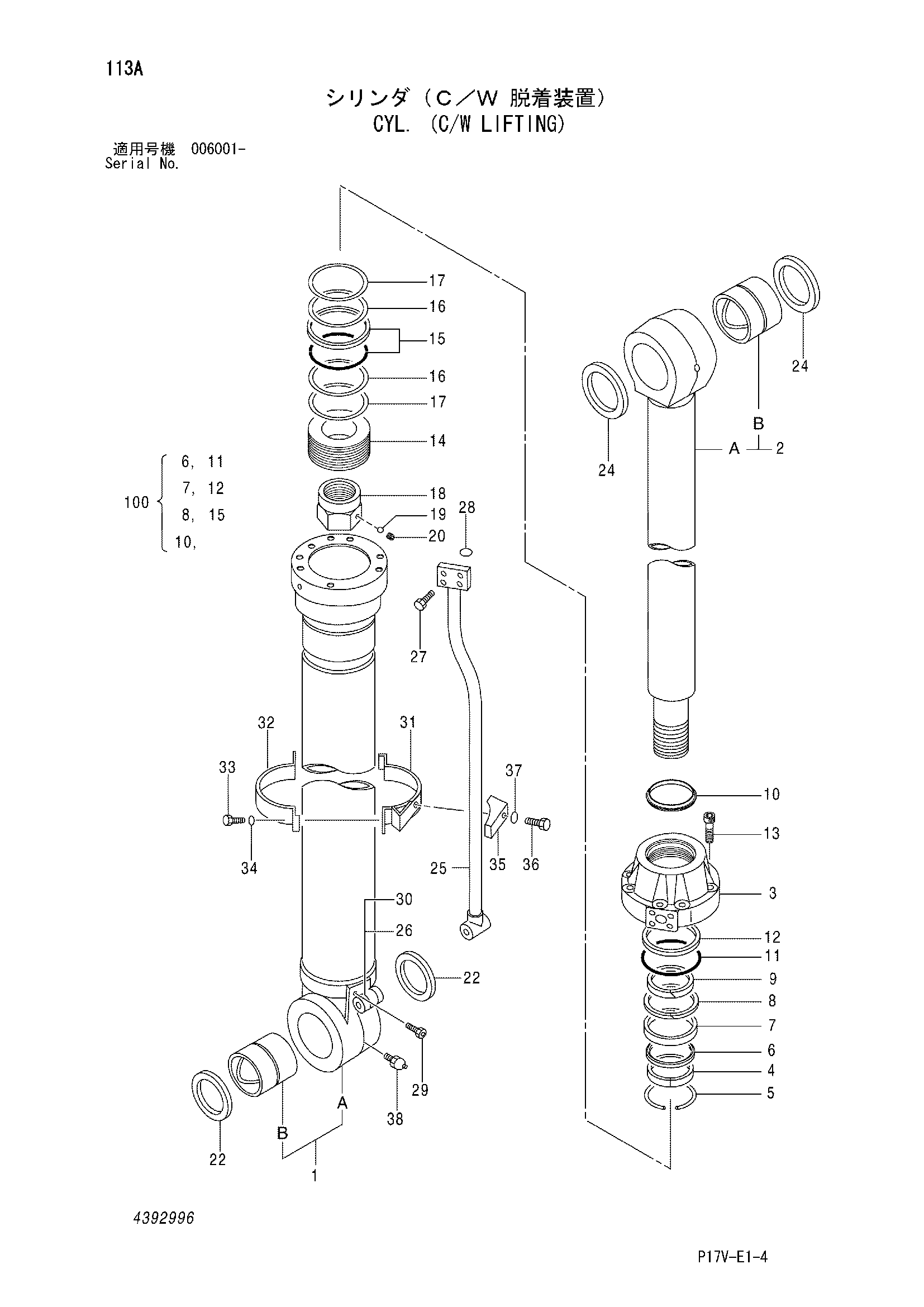

Заводская схема «Гидроцилиндр. (C/W подъём)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4392996 | Гидроцилиндр | 1 | |
| 1-24 | 4402168 | Гидроцилиндр. (пипелесс) | 1 |
| 1 | 4402170 | Труба гидроцилиндра | 1 |
| 1B | 0352905 | Втулка пальца | 1 |
| 2 | 4402022 | Шток поршня | 1 |
| 2B | 0420102 | Втулка пальца | 1 |
| 3 | 0704403 | Головка гидроцилиндра | 1 |
| 4 | 0450506 | Втулка | 1 |
| 5 | 0133103 | Стопорное кольцо | 1 |
| 6 | 0450507 | Кольцо | 1 |
| 7 | 4069711 | U-образная манжета | 1 |
| 8 | 0262403 | Опорное кольцо | 1 |
| 9 | 0450508 | Направляющее кольцо | 1 |
| 10 | 0239504 | Грязесъёмное кольцо | 1 |
| 11 | 4061790 | Уплотнительное кольцо | 1 |
| 12 | 4170546 | Опорное кольцо | 1 |
| 13 | 0191412 | Болт с внутренним шестигранником | 8 |
| 14 | 0704405 | Поршень | 1 |
| 15 | 4170547 | Уплотнительное кольцо | 1 |
| 16 | 0420109 | Направляющее кольцо | 2 |
| 17 | 0259307 | Направляющее кольцо | 2 |
| 18 | 0443902 | Гайка | 1 |
| 19 | 0353011 | Стальной шарик | 1 |
| 20 | 0353012 | Установочный винт | 1 |
| 22 | 0420403 | Грязесъёмное кольцо | 2 |
| 24 | 0420110 | Грязесъёмное кольцо | 2 |
| 25 | 0666701 | Трубка | 1 |
| 26 | 0493410 | Соединение | 1 |
| 27 | 0150616 | Болт с внутренним шестигранником | 4 |
| 28 | 984614 | Уплотнительное кольцо | 1 |
| 29 | 0310310 | Болт с внутренним шестигранником | 4 |
| 30 | 4509181 | Уплотнительное кольцо | 1 |
| 31 | 0352719 | Лента | 1 |
| 32 | 0352721 | Лента | 1 |
| 33 | 0408815 | Болт | 2 |
| 34 | 0325913 | Шайба | 2 |
| 35 | 0309021 | Хомут трубки | 1 |
| 36 | 0309022 | Болт | 1 |
| 37 | 0208516 | Пружинная шайба | 1 |
| 38 | J75481 | Пресс-маслёнка | 2 |
| 100 | 4405053 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
