Пилотные гидролинии (7-1) — HITACHI ZX800

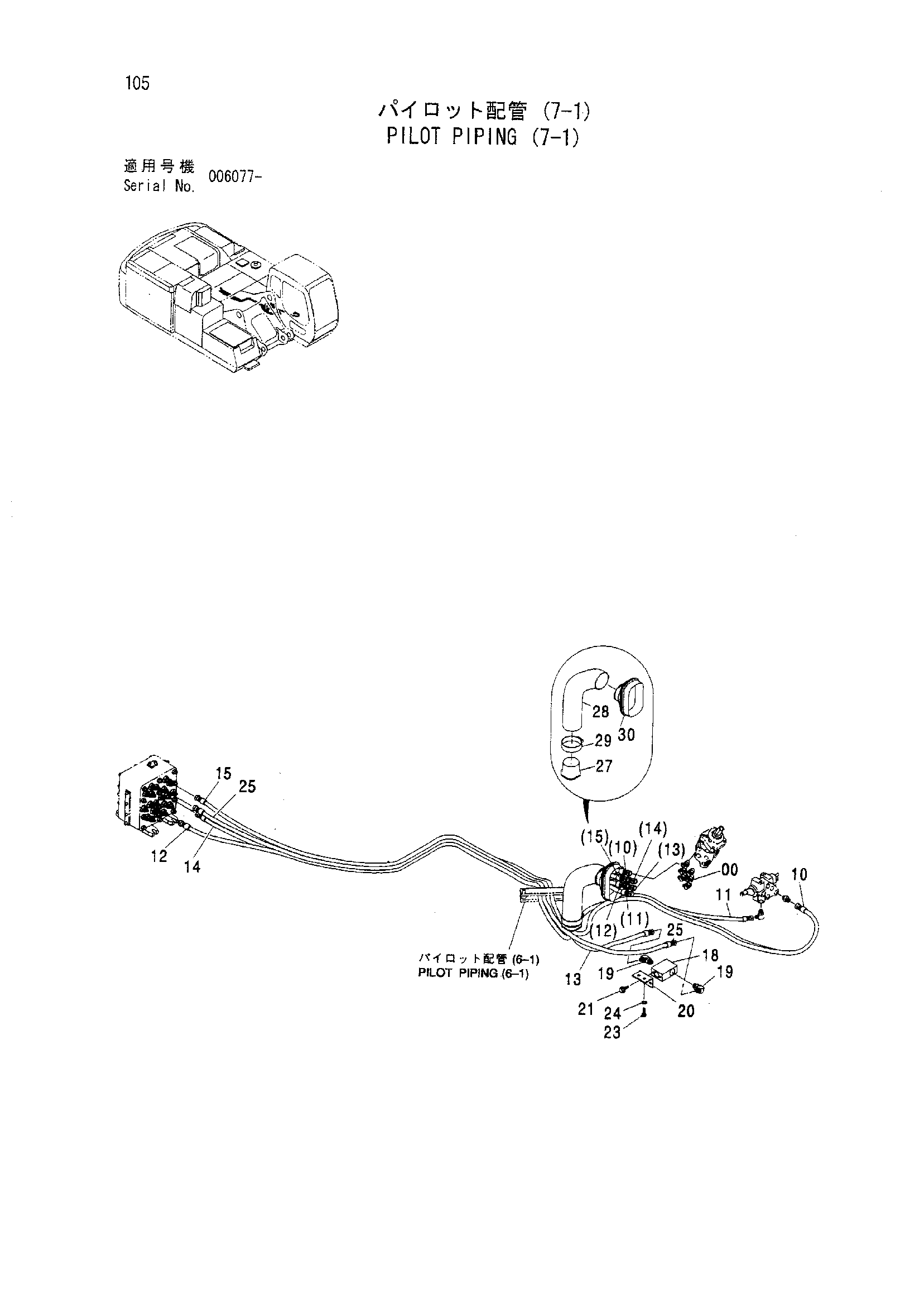

Заводская схема «Пилотные гидролинии (7-1)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852223 | Угловой штуцер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4450438 | Шланг | 1 |
| 11 | 4455949 | Шланг | 1 |
| 12 | 4461269 | Шланг | 1 |
| 13 | 4450440 | Шланг | 1 |
| 14 | 4461270 | Шланг | 1 |
| 15 | 4461271 | Шланг | 1 |
| 18 | 4198473 | Клапан регулировочный | 1 |
| 19 | A852333 | Угловой штуцер | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4449773 | Кронштейн | 1 |
| 21 | J010820 | Болт с шайбой | 2 |
| 21 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 21 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 23 | J901025 | Болт | 2 |
| 24 | A590910 | Пружинная шайба | 2 |
| 25 | 4450443 | Шланг | 1 |
| 27 | 3079728 | Втулка | 1 |
| 28 | 4351175 | Шланг | 1 |
| 29 | 4351774 | Хомут провод | 1 |
| 30 | 2045998 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
