Основные гидролинии (4) — HITACHI ZX800

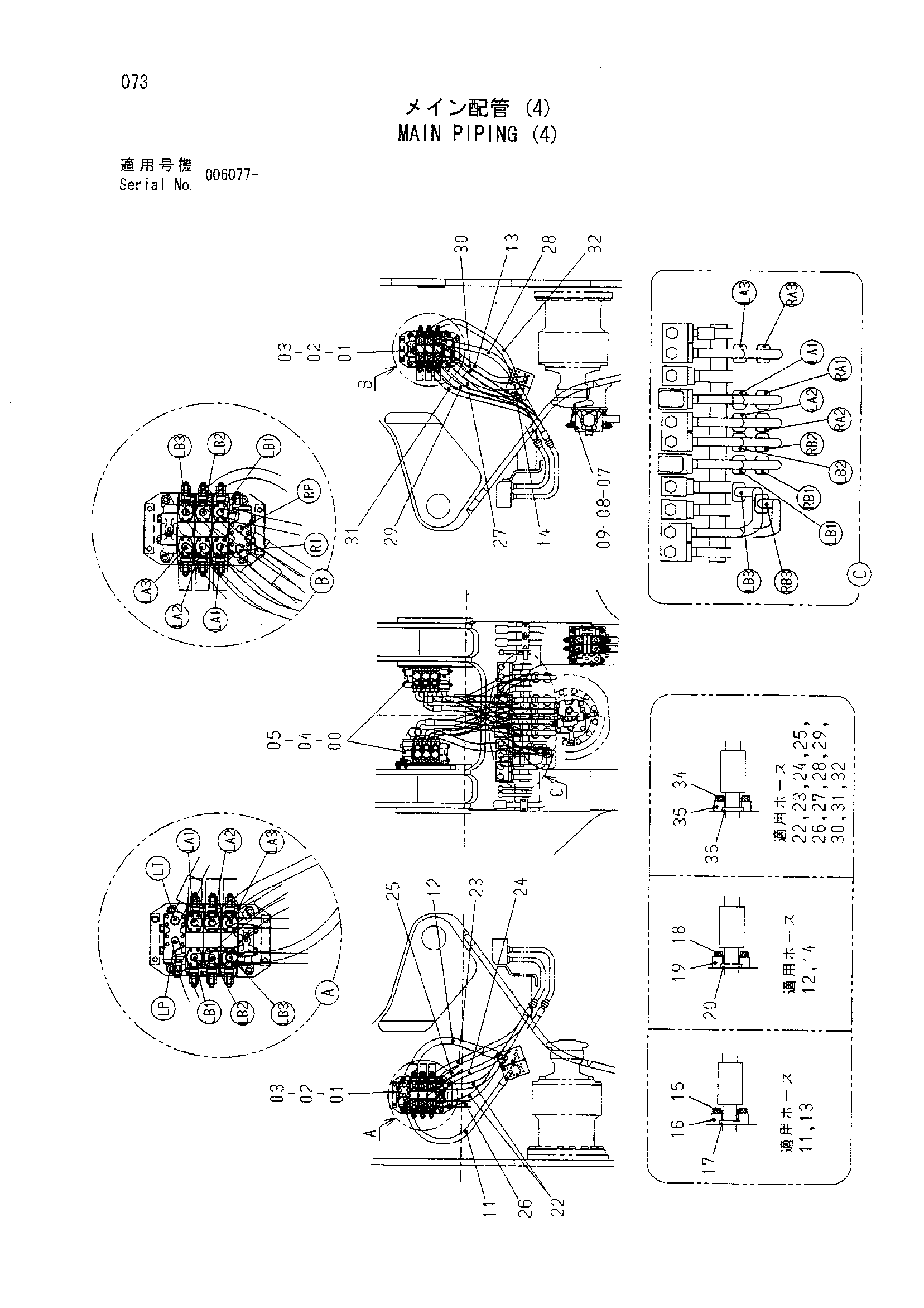

Заводская схема «Основные гидролинии (4)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4602005 | Гидрораспределитель | 2 |
| 01 | 9760892 | Кронштейн | 2 |
| 02 | J901640 | Болт | 8 |
| 03 | J222016 | Шайба | 8 |
| 04 | J901655 | Болт | 8 |
| 05 | A590916 | Пружинная шайба | 8 |
| 07 | 4489813 | Гидрораспределитель | 1 |
| 08 | J901660 | Болт | 4 |
| 09 | A590916 | Пружинная шайба | 4 |
| 11 | 4603578 | Шланг | 1 |
| 12 | 4603580 | Шланг | 1 |
| 13 | 4603582 | Шланг | 1 |
| 14 | 4603581 | Шланг | 1 |
| 15 | M341240 | Болт с внутренним шестигранником | 16 |
| 16 | 4085560 | Разъёмный фланец | 8 |
| 17 | 966993 | Уплотнительное кольцо | 4 |
| 18 | M341230 | Болт с внутренним шестигранником | 16 |
| 19 | 4154614 | Разъёмный фланец | 8 |
| 20 | 4508805 | Уплотнительное кольцо | 4 |
| 22 | 4603593 | Шланг | 2 |
| 23 | 4603592 | Шланг | 1 |
| 24 | 4603591 | Шланг | 1 |
| 25 | 4603590 | Шланг | 1 |
| 26 | 4603589 | Шланг | 1 |
| 27 | 4603591 | Шланг | 1 |
| 28 | 4603588 | Шланг | 1 |
| 29 | 4603586 | Шланг | 1 |
| 30 | 4603585 | Шланг | 1 |
| 31 | 4603584 | Шланг | 1 |
| 32 | 4603583 | Шланг | 1 |
| 34 | M341030 | Болт с внутренним шестигранником | 96 |
| 35 | 962453 | Разъёмный фланец | 48 |
| 36 | 966993 | Уплотнительное кольцо | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
