Гусеничная цепь 1020mmG — HITACHI ZX800

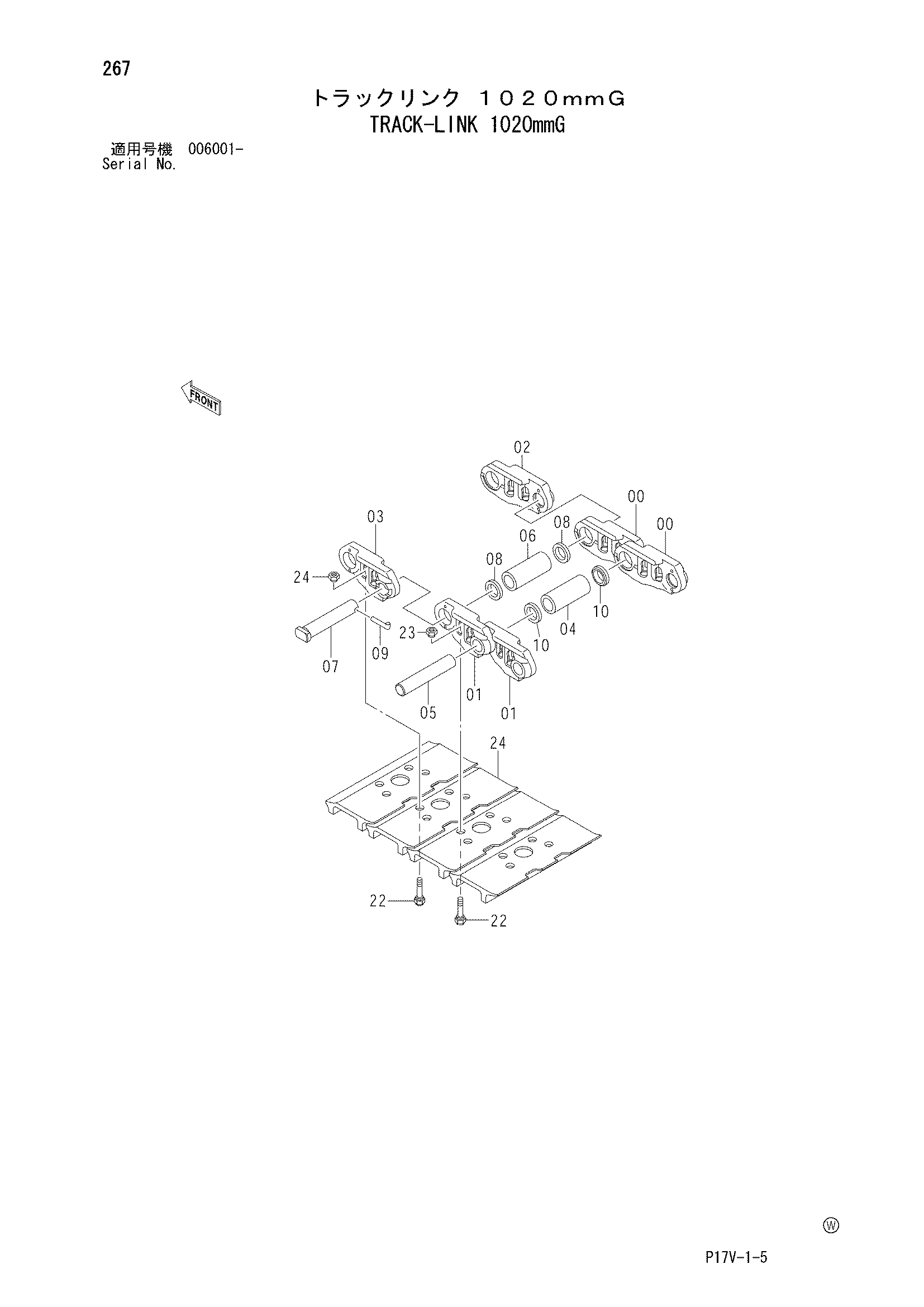

Заводская схема «Гусеничная цепь 1020mmG» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9270356 замена: 9210496 | Гусеничная цепь в сборе (IP) | 2 | |
| 00-10 | 9270357 замена: 9210821 | Гусеничная цепь в сборе | 1 |
| 00 | 1022315 замена: 4345166 | Гусеничная цепь | 49 |
| 01 | 1022316 замена: 4345167 | Гусеничная цепь | 49 |
| 02 | 3075263 замена: 4345168 | Гусеничная цепь M | 2 |
| 03 | 3075264 замена: 4345169 | Гусеничная цепь M | 2 |
| 04 | 3073867 замена: 4218733 | Втулка гусеница | 49 |
| 05 | 3075265 замена: 4345170 | Палец гусеница | 49 |
| 06 | 3073869 замена: 4218735 | Соединительная втулка | 2 |
| 07 | 3075266 замена: 4345171 | Соединительный палец | 2 |
| 08 | 4366137 замена: 4345172 | Втулка | 4 |
| 09 | 4357880 замена: 4051870 | Палец | 2 |
| 10 | 4366138 замена: 4345173 | Уплотнение | 98 |
| 22 | 4218740 | Болт башмак | 204 |
| 23 | 4218741 | Гайка | 204 |
| 24 | 4320619 | Башмак | 51 |
| 9210496 | Гусеничная цепь в сборе | 2 | |
| 00-10 | 9210821 | Гусеничная цепь в сборе | 1 |
| 00 | 4345166 | Гусеничная цепь | 49 |
| 01 | 4345167 | Гусеничная цепь | 49 |
| 02 | 4345168 | Гусеничная цепь M | 2 |
| 03 | 4345169 | Гусеничная цепь M | 2 |
| 04 | 4218733 | Втулка гусеница | 49 |
| 05 | 4345170 | Палец гусеница | 49 |
| 06 | 4218735 | Соединительная втулка | 2 |
| 07 | 4345171 | Соединительный палец | 2 |
| 08 | 4345172 | Втулка | 4 |
| 09 | 4051870 | Палец | 2 |
| 10 | 4345173 | Уплотнение | 98 |
| 22 | 4218740 | Болт башмак | 204 |
| 23 | 4218741 | Гайка | 204 |
| 24 | 4320619 | Башмак | 51 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
