Хигх-прессуре трубопроводы (снятие устройство) — HITACHI ZX800

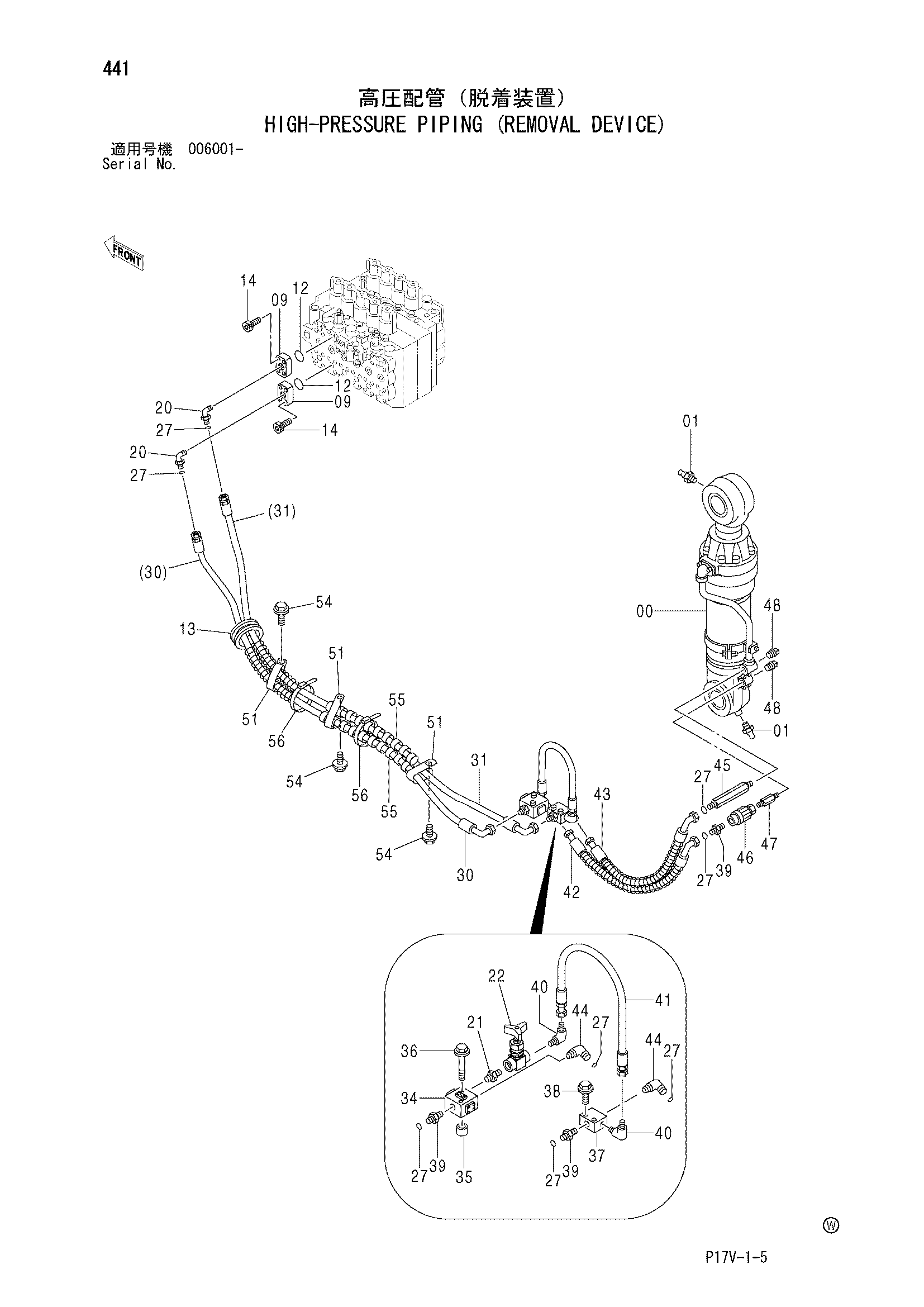

Заводская схема «Хигх-прессуре трубопроводы (снятие устройство)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4392996 | Гидроцилиндр | 1 |
| 01 | J75481 | Пресс-маслёнка | 2 |
| 09 | 4395369 | Фланец | 2 |
| 12 | 4508805 | Уплотнительное кольцо | 2 |
| 13 | 4255567 | Резиновая втулка | 1 |
| 14 | M341445 | Болт с внутренним шестигранником | 8 |
| 20 | 4260154 | Угловой штуцер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 94-1703 | Адаптер | 1 |
| 22 | 4220806 | Запорный клапан | 1 |
| 27 | 4138938 | Уплотнительное кольцо | 8 |
| 30 | 4466248 | Шланг | 1 |
| 31 | 4466247 | Шланг | 1 |
| 34 | 4240863 | Клапан | 1 |
| 35 | 4131346 | Проставка | 2 |
| 36 | J011070 | Болт с шайбой | 2 |
| 36 | J271070 замена: J901070 | Болт с шайбой | 2 |
| 37 | 4240862 | Блок | 1 |
| 38 | J011055 | Болт с шайбой | 2 |
| 38 | J271055 замена: J901055 | Болт с шайбой | 2 |
| 39 | 4217265 | Адаптер | 3 |
| 40 | 4154656 | Угловой штуцер | 2 |
| 41 | 4209727 | Шланг | 1 |
| 42 | 4395934 | Шланг | 1 |
| 43 | 4374495 | Шланг | 1 |
| 44 | 4274178 | Угловой штуцер | 2 |
| 45 | 3081079 | Адаптер | 1 |
| 46 | 4146466 | Клапан словретер | 1 |
| 47 | 4261624 | Адаптер | 1 |
| 48 | 94-2024 | Пробка | 2 |
| 51 | 4193816 | Зажим | 3 |
| 54 | J011020 | Болт с шайбой | 3 |
| 54 | J271020 замена: J901020 | Болт с шайбой | 3 |
| 55 | 4044420 | Защитный кожух | 4 |
| 56 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
