Рама (1) — HITACHI ZX800

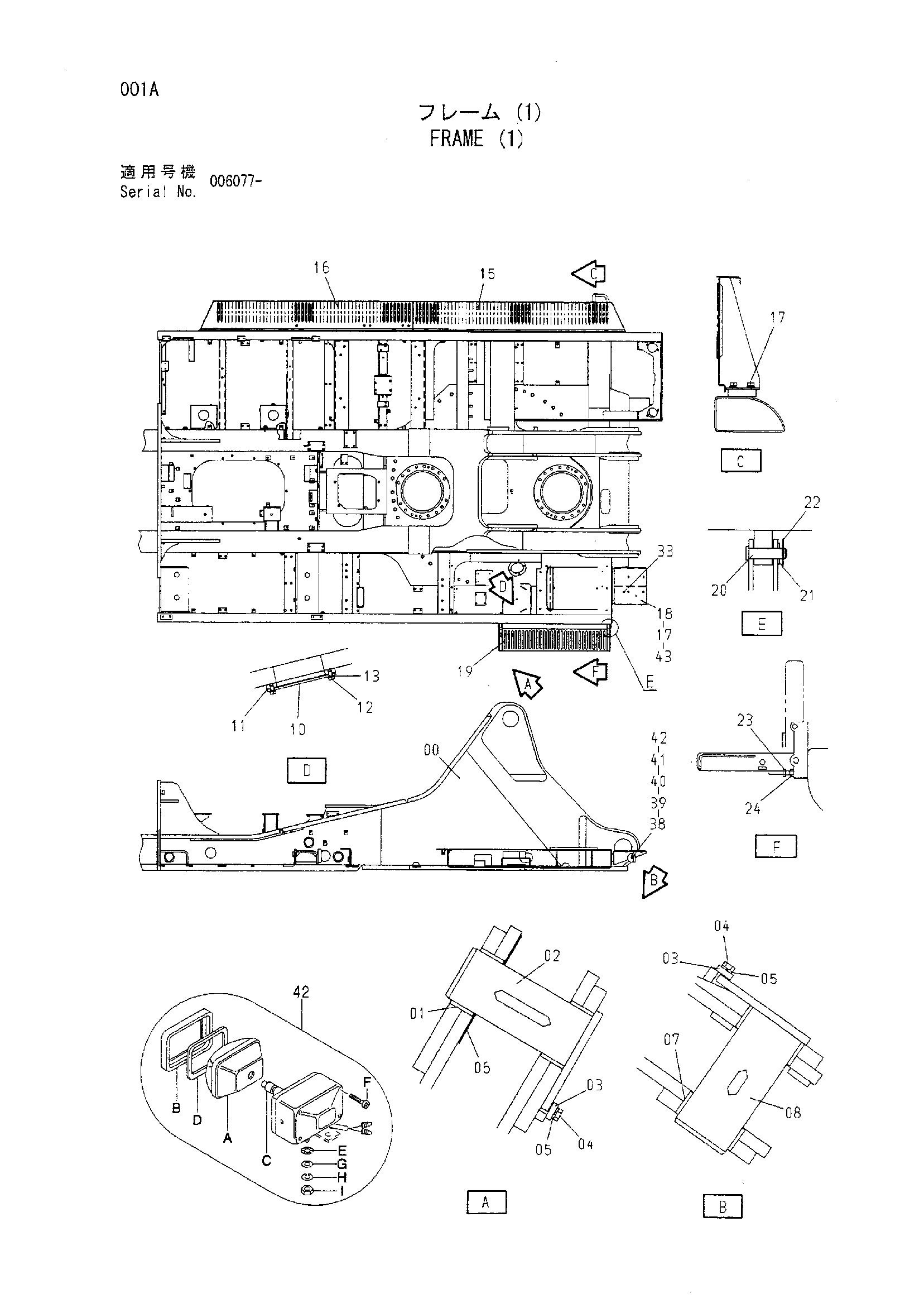

Заводская схема «Рама (1)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5008892	Рама основной	1
01	4244942	Втулка	4
02	8045389	Палец	2
03	4179432	Пластина	4
04	J912045	Болт	8
05	A590920	Пружинная шайба	8
06	4309865	Регулировочная шайба	3
07	4602717	Втулка	4
08	8091989	Палец	2
10	4261282	Пластина	1
11	4261283	Манжета	1
12	J901018 замена: J901020	Болт	4
12	J901020	Болт	4
13	A590910	Пружинная шайба	4
15	6020843	Ступень	1
16	6017693	Ступень	1
17	J021225	Болт с шайбой	16
17	J271225 замена: J901225	Болт с шайбой	16
17	J271225 замена: J222012	Болт с шайбой	16
18	8092047	Кронштейн	1
19	8068313	Ступень	1
20	4338267	Палец	2
21	A590116	Плоская шайба	2
22	4022700	Стопорный палец	2
23	J901240	Болт	2
24	J950012	Гайка	2
33	445100	Резиновая втулка	1
38	7024468	Защитный кожух	1
39	J010820	Болт с шайбой	2
39	J260820 замена: J900820	Болт с шайбой	2
39	J260820 замена: A590108	Болт с шайбой	2
40	9736974	Кронштейн	1
41	J011025	Болт с шайбой	2
41	J271025 замена: J901025	Болт с шайбой	2
41	J271025 замена: J222010	Болт с шайбой	2
42	4336570 замена: 4326800	Фара	1
42	4326800	Фара	1
42A	4326801	Ленс блок	1
42B	4326802	Рама	1
42C	4285648	Лампа	1
42D	4326803	Прокладка	1
42E	4307026	Шайба	1
42F	4307027	Винт	1
42G	A590114	Плоская шайба	1
42H	A590914	Пружинная шайба	1
42I	J952014	Гайка	1
43	4608796	Кронштейн	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
