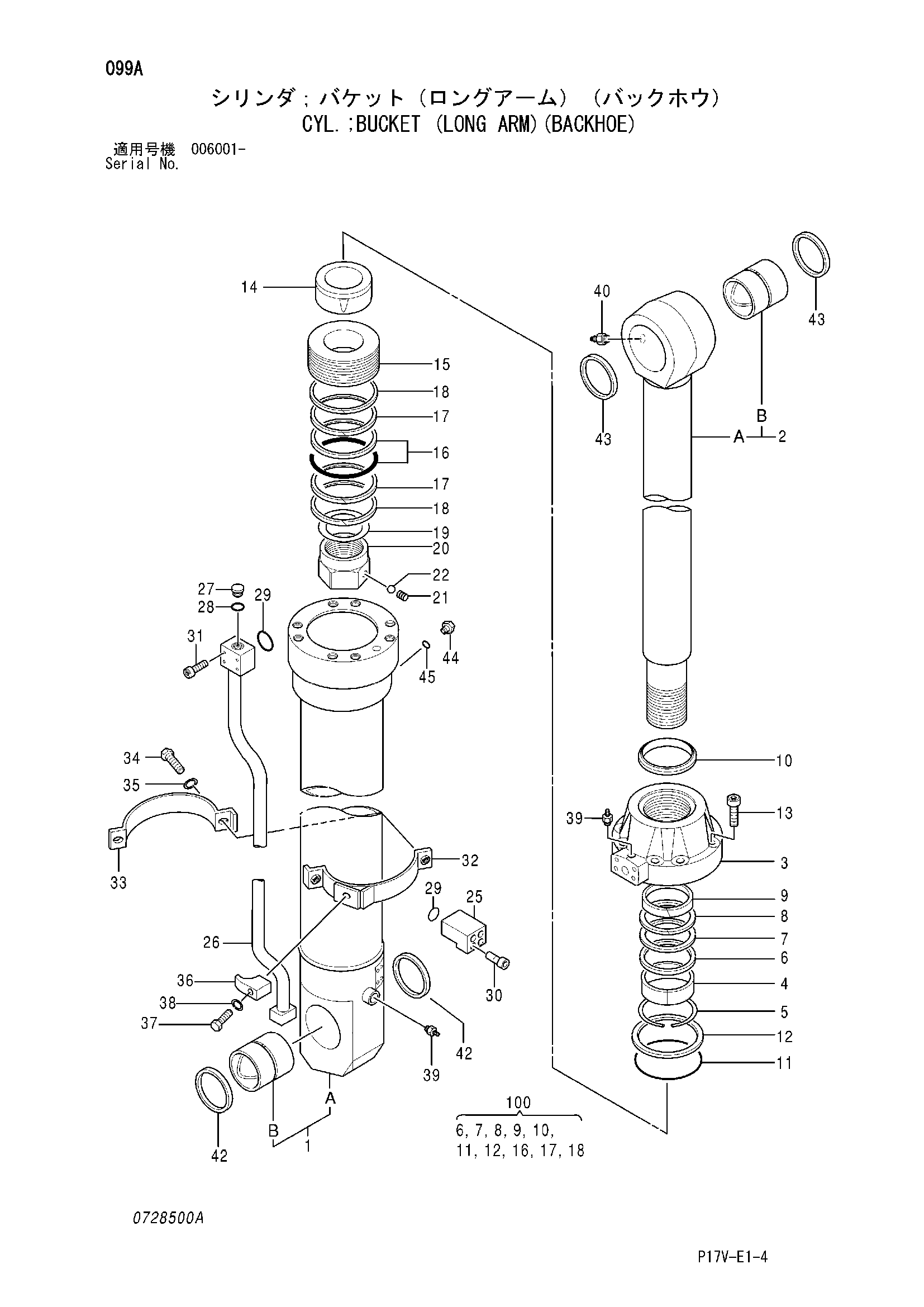

Гидроцилиндр ковша (удлинённый рукоять)(экскаватор) — HITACHI ZX800
Заводская схема «Гидроцилиндр ковша (удлинённый рукоять)(экскаватор)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4397518 | Гидроцилиндр ковша | 1 | |
| 1-25 | 4430933 | Гидроцилиндр. (пипелесс) | 1 |
| 1 | 4415213 | Труба гидроцилиндра | 1 |
| 1B | 0450502 | Втулка | 1 |
| 2 | 4304310 | Шток поршня | 1 |
| 2B | 0450504 | Втулка | 1 |
| 3 | 0450517 | Головка гидроцилиндра | 1 |
| 4 | 0450506 | Втулка | 1 |
| 5 | 0133103 | Стопорное кольцо | 1 |
| 6 | 0450507 замена: 0450518 | Кольцо | 1 |
| 6 | 0450518 | Кольцо | 1 |
| 7 | 4069711 замена: 0972403 | U-образная манжета | 1 |
| 7 | 0972403 | U-образная манжета | 1 |
| 8 | 0262403 | Опорное кольцо | 1 |
| 9 | 0450508 | Направляющее кольцо | 1 |
| 9 | 0450508 | Направляющее кольцо | 1 |
| 10 | 4438199 замена: 0450519 | Грязесъёмное кольцо | 1 |
| 10 | 0450519 | Грязесъёмное кольцо | 1 |
| 11 | 4094961 | Уплотнительное кольцо | 1 |
| 12 | 0332704 | Опорное кольцо | 1 |
| 13 | 0417606 | Болт с внутренним шестигранником | 8 |
| 14 | 0450509 | Амортизирующий подшипник | 1 |
| 15 | 0332705 | Поршень | 1 |
| 16 | 0332706 | Уплотнительное кольцо | 1 |
| 17 | 0417609 замена: 0643015 | Кольцо | 2 |
| 17 | 0643015 | Кольцо | 2 |
| 18 | 0332708 | Кольцо | 2 |
| 18 | 0332708 | Кольцо | 2 |
| 19 | 0450511 | Регулировочная шайба | 1 |
| 20 | 0450512 | Гайка | 1 |
| 21 | 0353012 | Установочный винт | 1 |
| 22 | 0353011 | Стальной шарик | 1 |
| 25 | 0400505 | Соединение | 1 |
| 26 | 0494303 | Трубка | 1 |
| 27 | 0379823 | Пробка | 1 |
| 28 | 985098 | Уплотнительное кольцо | 1 |
| 29 | 955612 | Уплотнительное кольцо | 2 |
| 30 | 0163404 | Болт с внутренним шестигранником | 4 |
| 31 | 0191428 | Болт с внутренним шестигранником | 4 |
| 32 | 0417616 | Лента | 1 |
| 33 | 0417613 | Лента | 1 |
| 34 | 0408815 | Болт | 2 |
| 35 | 0323103 | Шайба | 2 |
| 36 | 0353016 замена: 0972307 | Хомут трубки | 1 |
| 36 | 0972307 | Хомут трубки | 1 |
| 37 | 0254312 | Болт | 1 |
| 38 | A590914 | Пружинная шайба | 1 |
| 39 | 0643016 | Бреедер воздушный | 2 |
| 40 | J75481 | Штуцер | 1 |
| 42 | 0386902 | Грязесъёмное кольцо | 2 |
| 43 | 0417415 | Грязесъёмное кольцо | 2 |
| 44 | 0242508 | Пробка | 1 |
| 45 | 4506418 | Уплотнительное кольцо | 1 |
| 100 | 4437965 замена: 4660108 | Комплект уплотнений | 1 |
| 100 | 4660108 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
