Крышка рама (1) — HITACHI ZX800

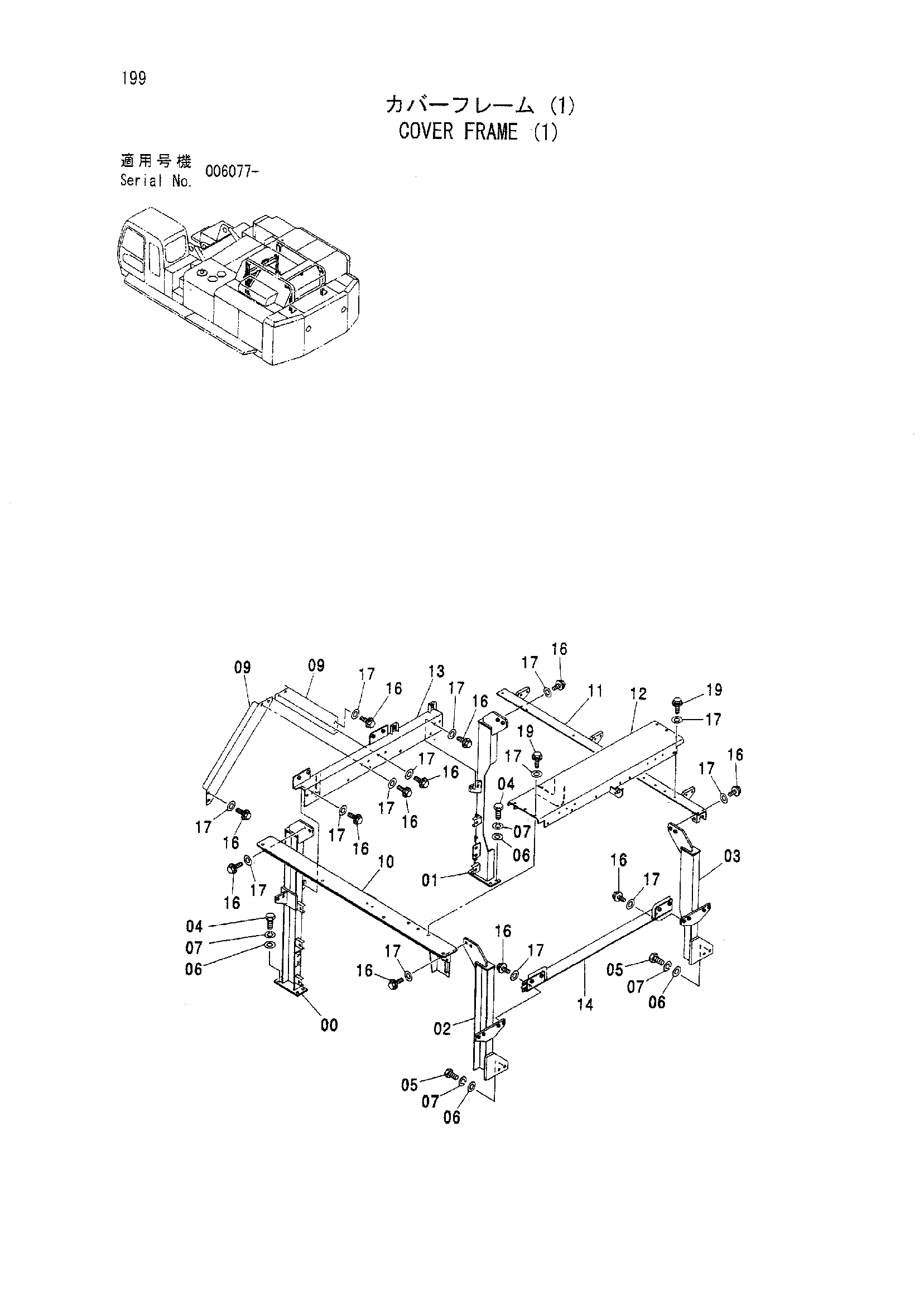

Заводская схема «Крышка рама (1)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8083191 | Рама | 1 |
| 01 | 8083192 | Рама | 1 |
| 02 | 8083193 | Рама | 1 |
| 03 | 8083194 | Рама | 1 |
| 04 | J921440 | Болт | 8 |
| 05 | J921445 | Болт | 4 |
| 06 | J222014 | Шайба | 12 |
| 07 | A590914 | Пружинная шайба | 12 |
| 09 | 8086707 | Браке | 2 |
| 10 | 7043619 | Балка | 1 |
| 11 | 8083190 | Балка | 1 |
| 12 | 7043452 | Балка | 1 |
| 13 | 8083185 | Балка | 1 |
| 14 | 8083186 | Балка | 1 |
| 16 | J011240 | Болт с шайбой | 20 |
| 16 | J271240 замена: J901240 | Болт с шайбой | 20 |
| 16 | J271240 замена: J222012 | Болт с шайбой | 20 |
| 17 | J222012 | Шайба | 26 |
| 19 | J011260 | Болт с шайбой | 6 |
| 19 | J271260 замена: J901260 | Болт с шайбой | 6 |
| 19 | J271260 замена: J222012 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
