Боковой рама — HITACHI ZX800

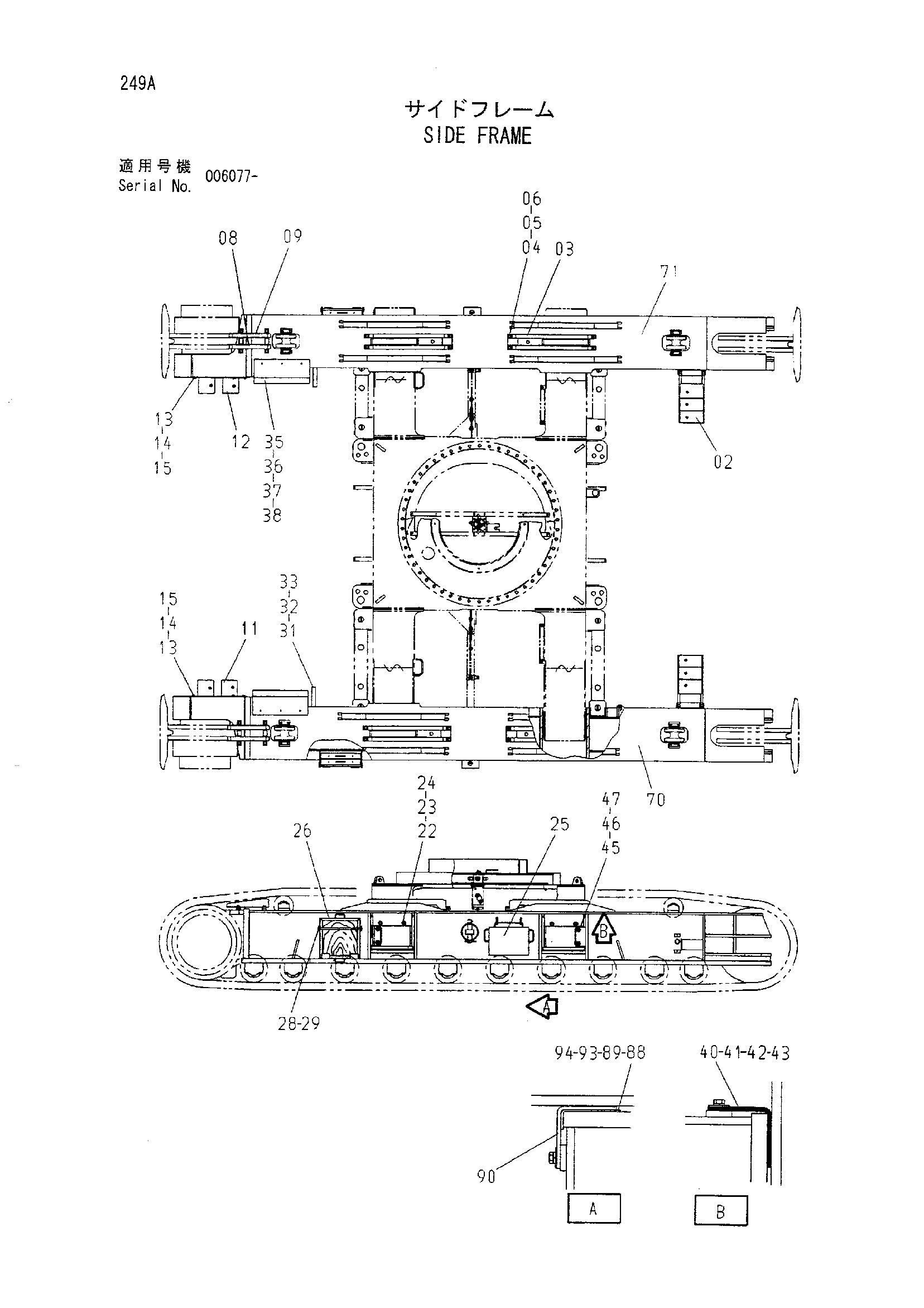

Заводская схема «Боковой рама» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	8057958	Ступень	2
03	4225885	Направляющая башмак	8
04	J912045	Болт	24
05	A590920	Пружинная шайба	24
06	A590120	Плоская шайба	24
08	9730598	Направляющая башмак	2
09	9730599	Направляющая башмак	2
11	8044101	Крышка	1
12	8044100	Крышка	1
13	J901635	Болт	8
14	A590116	Плоская шайба	8
15	A590916	Пружинная шайба	8
22	J901640	Болт	8
23	A590916	Пружинная шайба	8
24	J217085	Шайба	8
25	7040633	Накладка	2
26	8037822	Пластина	4
28	4077343	Палец	2
29	4077248	Стопорный палец	4
31	4455012	Седло винта	2
32	4607790	Кронштейн	2
33	J011230	Болт с шайбой	4
33	J271230 замена: J901230	Болт с шайбой	4
33	J271230 замена: J222012	Болт с шайбой	4
35	4607758	Седло винта	2
36	3099812	Защитный кожух	2
37	4257968	Болт башмак	6
38	J222016	Шайба	12
40	4447324	Регулировочная шайба	4
41	4447325	Регулировочная шайба	4
42	4447326	Регулировочная шайба	4
43	4609341	Регулировочная шайба	4
45	4249324	Болт	8
46	A590912	Пружинная шайба	8
47	J590912	Плоская шайба	8
70	4471286	Рама боковой	1
71	4471287	Рама боковой	1
88	4247950	Регулировочная шайба	4
89	4247951	Регулировочная шайба	4
90	4471378	Регулировочная шайба	4
93	4609342	Регулировочная шайба	4
94	4328677	Регулировочная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
