Скальный ковш 4.0m3 (JIS 94) — HITACHI ZX800

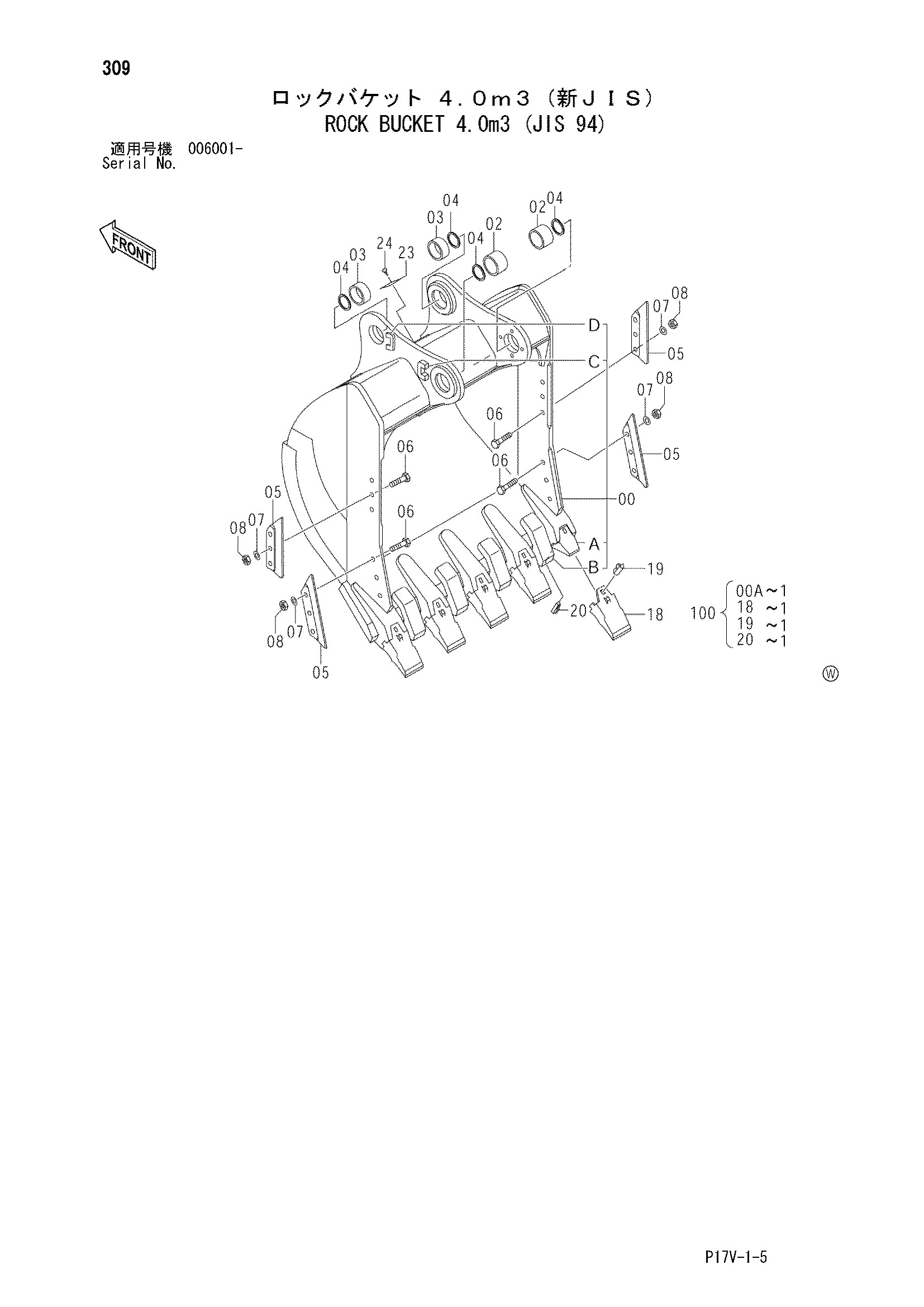

Заводская схема «Скальный ковш 4.0m3 (JIS 94)» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4622759 | Ковш | 1 |
| 00A | 4319762 | Адаптер зуба | 5 |
| 00B | 4333562 | Кожух | 4 |
| 00C | 4379218 | Ограничитель | 1 |
| 00D | 4379222 | Ограничитель | 1 |
| 02 | 4608839 | Втулка | 2 |
| 03 | 4608841 | Втулка | 2 |
| 04 | 4123879 | Пылезащитное уплотнение | 4 |
| 05 | 4262453 | Кожух | 4 |
| 06 | 4275192 | Болт башмак | 12 |
| 07 | 4083438 | Шайба | 12 |
| 08 | 4167193 | Гайка | 12 |
| 18 | 4130932 | Коронка зуба | 5 |
| 19 | 4129726 | Резиновый фиксатор | 5 |
| 20 | 4129728 | Стопорный палец | 5 |
| 24 | M492564 | Приводной винт | 4 |
| 100 | 9115228 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
