Гусеничная рама — HITACHI ZX800

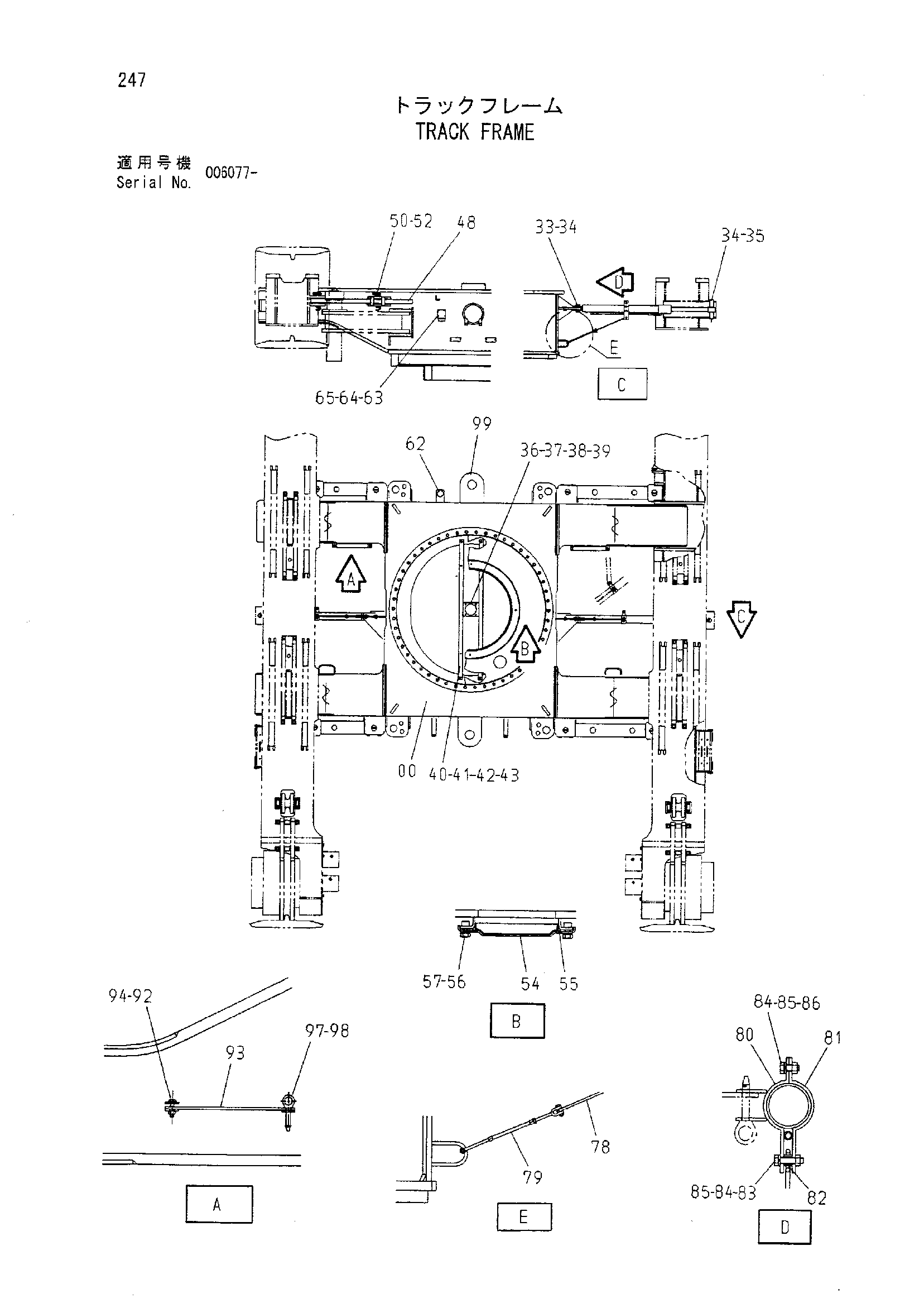

Заводская схема «Гусеничная рама» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5008857	Гусеница	1
31	4158225	Кйл.оил	2
33	4160556	Палец	2
34	3002554	Стопорный палец	4
35	9753014	Палец	2
36	4601303	Кронштейн	1
37	J901245	Болт	4
38	A590912	Пружинная шайба	4
39	J950012	Гайка	4
40	4485229	Стойка	2
41	J901690	Болт	4
42	A590916	Пружинная шайба	4
43	J950016	Гайка	4
48	4275740	Тяга	4
50	9730691	Палец	8
52	9701925	Палец кольцо	8
54	8023981	Крышка	1
55	A810160	Уплотнительное кольцо	1
56	A590910	Пружинная шайба	6
57	M111020 замена: J241020	Болт	6
57	J241020	Болт	6
62	4091871	Уровень	1
63	4261974	Кронштейн	1
64	M430513	Винт	4
65	A590905	Пружинная шайба	4
78	4226277	Шток	2
79	4336798	Турнбуккле	2
80	9735736	Хомут	2
81	4226278	Хомут	2
82	4226279	Проставка	2
83	J901250	Болт	2
84	J950012	Гайка	4
85	A590912	Пружинная шайба	4
86	J901230	Болт	2
92	M660016	U-образная гайка	2
93	4456590	Тяга	2
94	J901655	Болт	2
97	9705271	Палец	2
98	4022701	Стопорный палец	2
99	4608536	Кронштейн	2

Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
