Центральный коллектор — HITACHI ZX800

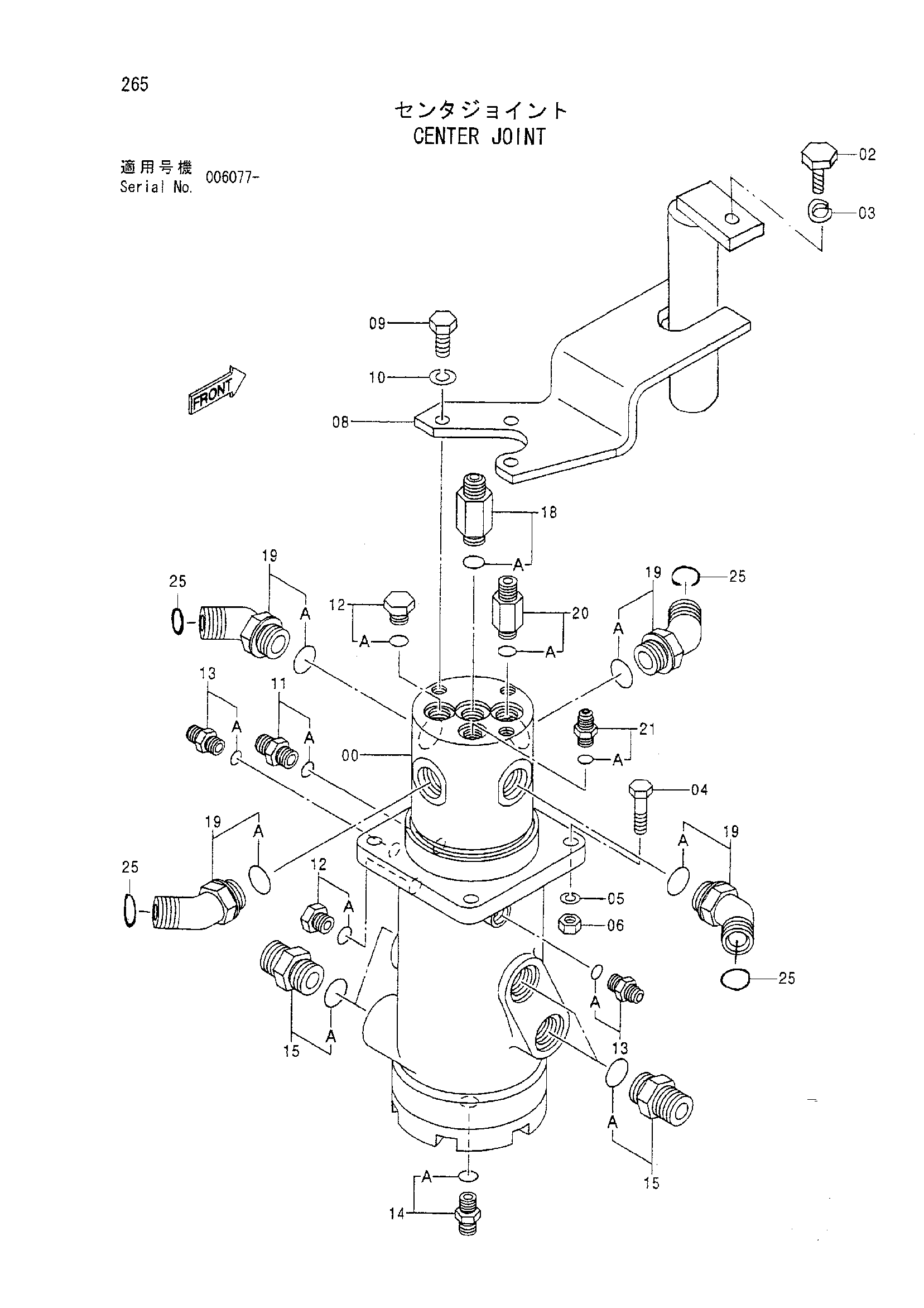

Заводская схема «Центральный коллектор» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4307082 | Центральный коллектор | 1 |
| 01 | 9720707 | Палец | 1 |
| 02 | J901230 | Болт | 1 |
| 03 | A590912 | Пружинная шайба | 1 |
| 04 | J901245 | Болт | 4 |
| 05 | A590912 | Пружинная шайба | 4 |
| 06 | J950012 | Гайка | 4 |
| 08 | 4601313 | Ограничитель | 1 |
| 09 | J901430 | Болт | 3 |
| 10 | A590914 | Пружинная шайба | 3 |
| 11 | 4042031 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4092534 | Пробка | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4160641 | Адаптер | 2 |
| 13A | Z957366 | Уплотнительное кольцо | 1 |
| 14 | 4159158 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4139973 | Адаптер | 4 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4276940 | Адаптер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | A853388 | Угловой штуцер | 4 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4368210 | Адаптер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4200467 | Адаптер | 1 |
| 21A | Z957366 | Уплотнительное кольцо | 1 |
| 25 | 4506429 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
