Автоматическая смазка система (удлинённый стрела)<800> — HITACHI ZX800

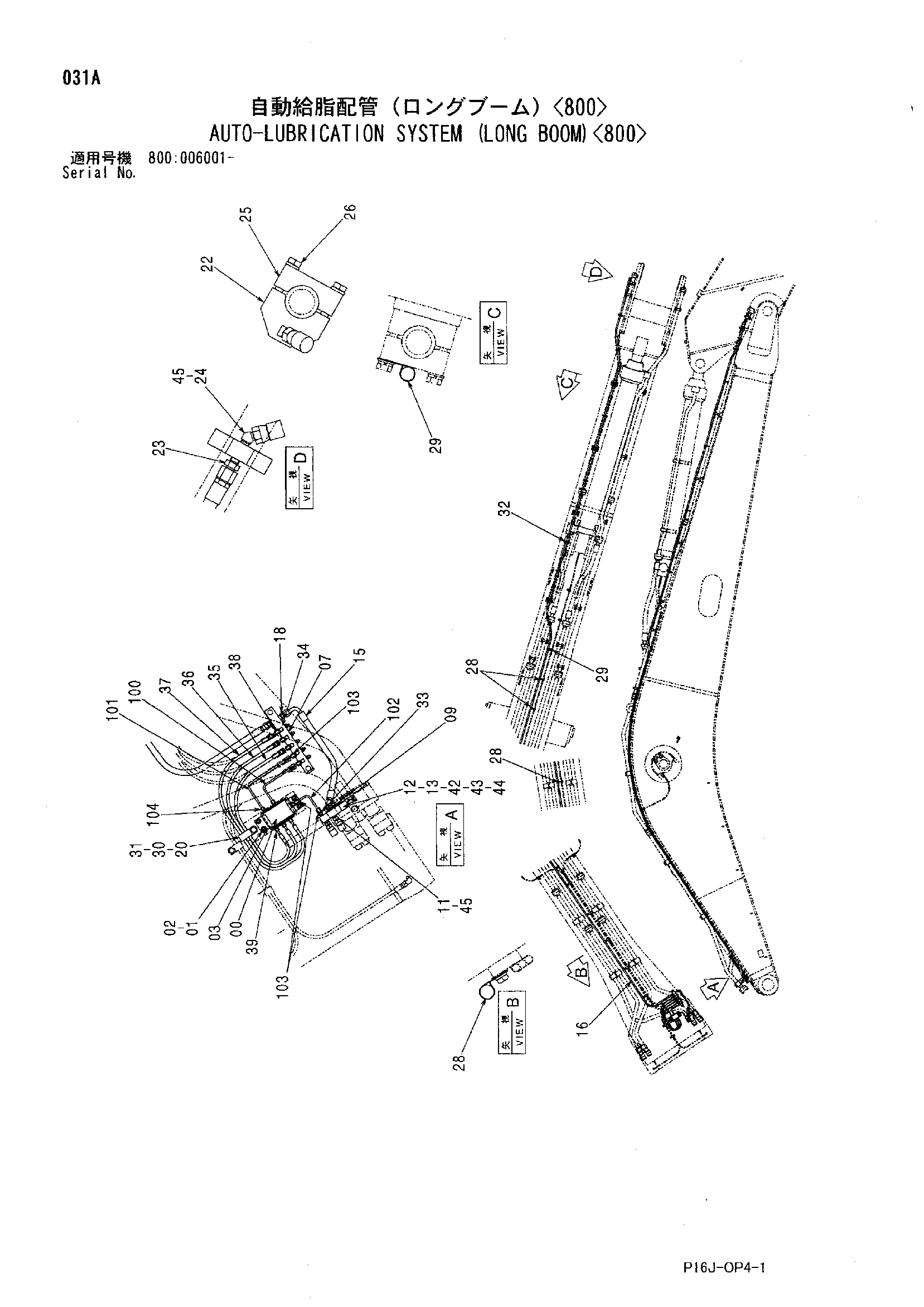

Заводская схема «Автоматическая смазка система (удлинённый стрела)<800>» для HITACHI ZX800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4399996 | Клапан | 1 |
| 01 | M341020 | Болт с внутренним шестигранником | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 03 | 4361320 | Хомут | 2 |
| 07 | 4603596 | Блок | 1 |
| 09 | 4219342 | Угловой штуцер | 1 |
| 11 | 4215648 | Адаптер | 2 |
| 12 | 4364093 | Блок | 1 |
| 13 | J011045 | Болт с шайбой | 2 |
| 13 | J271045 замена: J901045 | Болт с шайбой | 2 |
| 15 | 4628699 | Шланг | 1 |
| 16 | 4628698 | Шланг | 1 |
| 18 | 4215650 | Адаптер | 2 |
| 20 | 4252877 | Зажим | 1 |
| 22 | 4360556 | Хомут | 1 |
| 23 | 4215648 | Адаптер | 1 |
| 24 | 4219342 | Угловой штуцер | 1 |
| 25 | 4342723 | Хомут трубки | 1 |
| 26 | J011260 | Болт с шайбой | 2 |
| 26 | J271260 замена: J901260 | Болт с шайбой | 2 |
| 28 | 4190274 | Зажим | 9 |
| 29 | 4190263 | Зажим | 5 |
| 30 | J901020 | Болт | 1 |
| 31 | A590910 | Пружинная шайба | 1 |
| 32 | 4504491 | Хомут шланга | 6 |
| 33 | 4406317 | Адаптер | 1 |
| 34 | 4406310 | Угловой штуцер | 5 |
| 35 | 4603575 | Пластиковый шланг | 1 |
| 36 | 4603577 | Пластиковый шланг | 1 |
| 37 | 4603579 | Пластиковый шланг | 1 |
| 38 | 4404159 | Штуцер трубки | 3 |
| 39 | 4364387 | Штуцер трубки | 3 |
| 42 | 4407741 | Проставка 3.0mm | 1 |
| 43 | 4407596 | Проставка 1.6mm | 2 |
| 44 | J051050 | Болт с шайбой | 2 |
| 44 | J271050 замена: J901050 | Болт с шайбой | 2 |
| 45 | 4223518 | Пробка унион | 3 |
| 100 | 4400231 | Трубка | 1 |
| 101 | 4400232 | Трубка | 1 |
| 102 | 4400236 | Трубка | 1 |
| 103 | 4404159 | Штуцер трубки | 4 |
| 104 | 4364387 | Штуцер трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
