Стрела трубопроводы — HITACHI ZX8-2

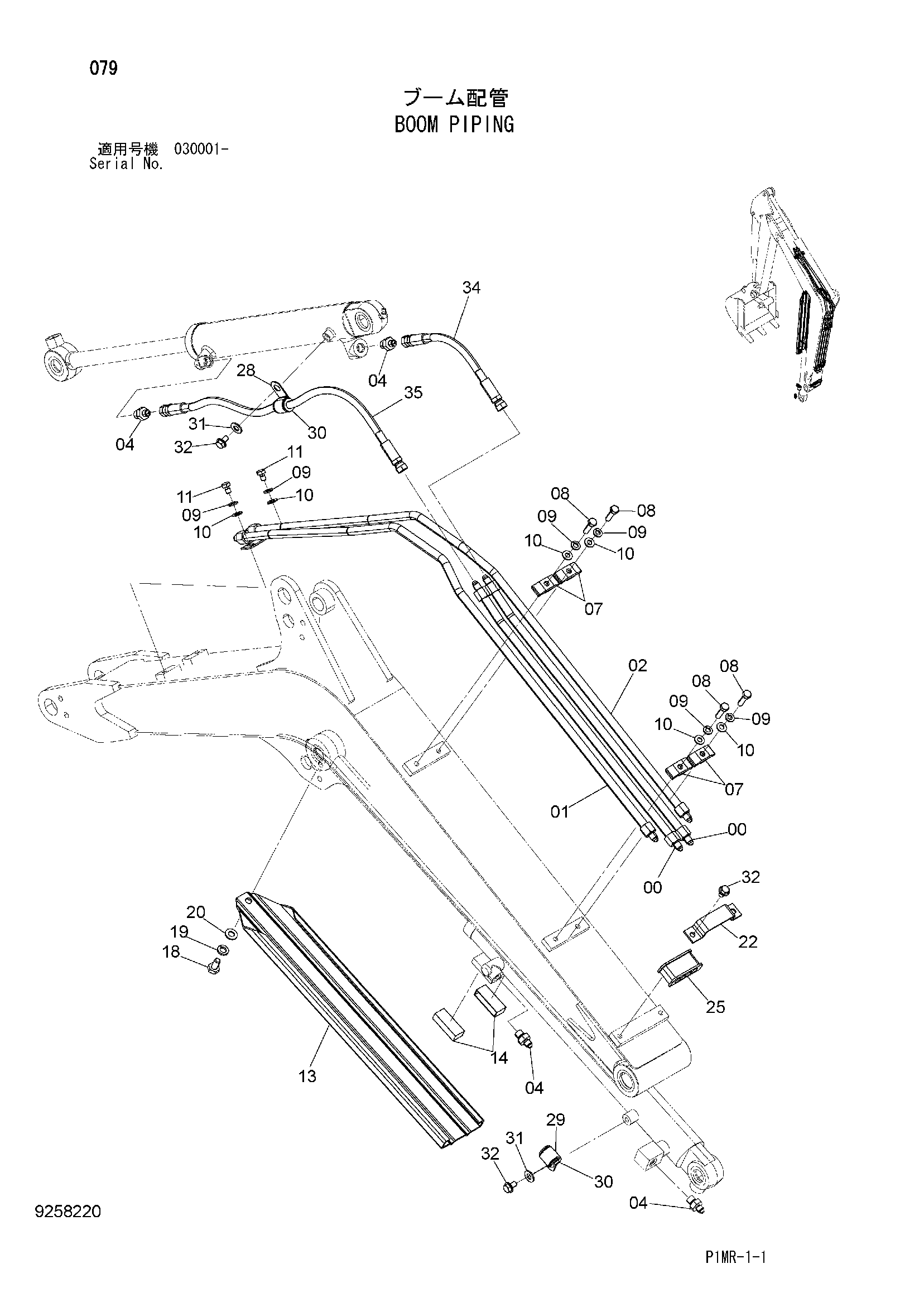

Заводская схема «Стрела трубопроводы» для HITACHI ZX8-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9765129 | Трубка | 2 |
| 01 | 8103478 | Трубка | 1 |
| 02 | 8103479 | Трубка | 1 |
| 04 | A852122 | Адаптер | 4 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4275542 | Хомут трубки | 4 |
| 08 | J900830 | Болт | 4 |
| 09 | A590908 | Пружинная шайба | 6 |
| 10 | A590108 | Плоская шайба | 6 |
| 11 | J900812 | Болт | 2 |
| 13 | 3106611 | Крышка гидроцилиндр. | 1 |
| 14 | 4352044 | Резиновая прокладка | 2 |
| 18 | J901020 | Болт | 1 |
| 19 | A590910 | Пружинная шайба | 1 |
| 20 | A590110 | Плоская шайба | 1 |
| 22 | 4645240 | Хомут | 1 |
| 25 | 4645241 | Резиновая прокладка | 1 |
| 28 | 4190273 | Зажим | 1 |
| 29 | 4190274 | Зажим | 1 |
| 30 | 4411259 | Резиновая втулка | 2 |
| 31 | A590110 | Плоская шайба | 2 |
| 32 | J260816 | Болт с шайбой | 4 |
| 32A | J900816 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 34 | 4665212 | Шланг | 1 |
| 35 | 4665213 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX8-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
