Рычаг блокировки — HITACHI ZX8-2

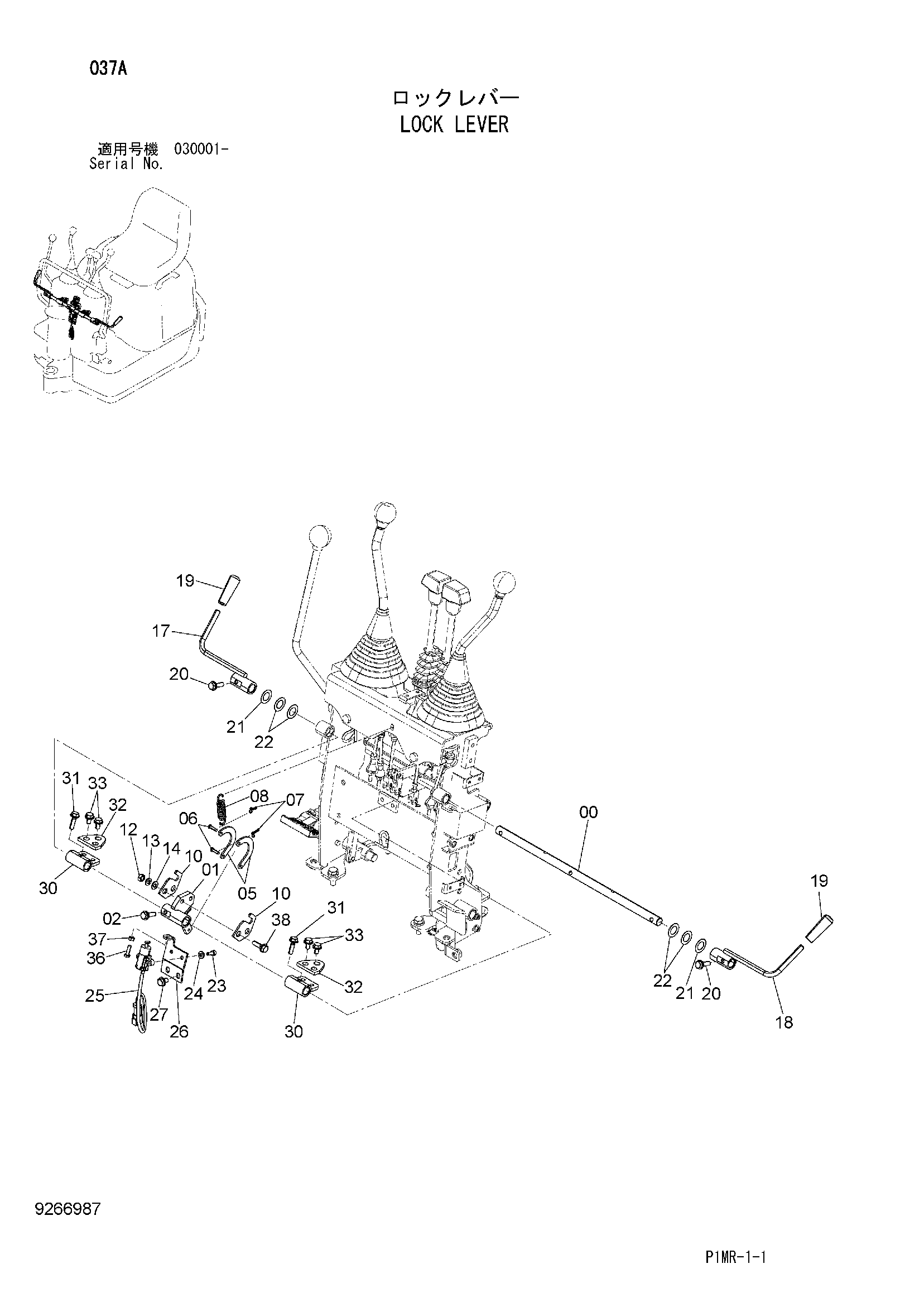

Заводская схема «Рычаг блокировки» для HITACHI ZX8-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4643276 | Вал | 1 |
| 01 | 8102457 | Тяга | 1 |
| 02 | J260830 | Болт с шайбой | 1 |
| 02A | J900830 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 05 | 4388286 | Пластина | 2 |
| 06 | 4388285 | Палец | 2 |
| 07 | 4365839 | Стопорный палец | 2 |
| 08 | 4303284 | Пружина | 1 |
| 10 | 4654052 | Пластина | 2 |
| 12 | J950008 | Гайка | 2 |
| 13 | A590908 | Пружинная шайба | 2 |
| 14 | A590108 | Плоская шайба | 2 |
| 17 | 8109460 | Рычаг | 1 |
| 18 | 8109461 | Рычаг | 1 |
| 19 | 4288038 | Рукоятка | 2 |
| 20 | J260830 | Болт с шайбой | 2 |
| 20A | J900830 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 21 | 4399099 | Регулировочная шайба 0.3mm | 2 |
| 22 | 4294498 | Регулировочная шайба 0.5mm | 4 |
| 23 | J780616 | Болт с внутренним шестигранником | 2 |
| 24 | J222006 | Шайба | 2 |
| 25 | 4630744 | Выключатель | 1 |
| 26 | 4643365 | Пластина | 1 |
| 27 | J260816 | Болт с шайбой | 2 |
| 27A | J900816 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 30 | 9766714 | Тяга | 2 |
| 31 | J260830 | Болт с шайбой | 2 |
| 31A | J900830 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 32 | 4659529 | Стопорная пластина | 2 |
| 33 | J260816 | Болт с шайбой | 4 |
| 33A | J900816 | Болт | 1 |
| 33B | A590108 | Плоская шайба | 1 |
| 36 | J900620 | Болт | 1 |
| 37 | M500605 | Гайка | 1 |
| 38 | J260830 | Болт с шайбой | 2 |
| 38A | J900830 | Болт | 1 |
| 38B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX8-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
