Нижний давление трубопроводы — HITACHI ZX8-2

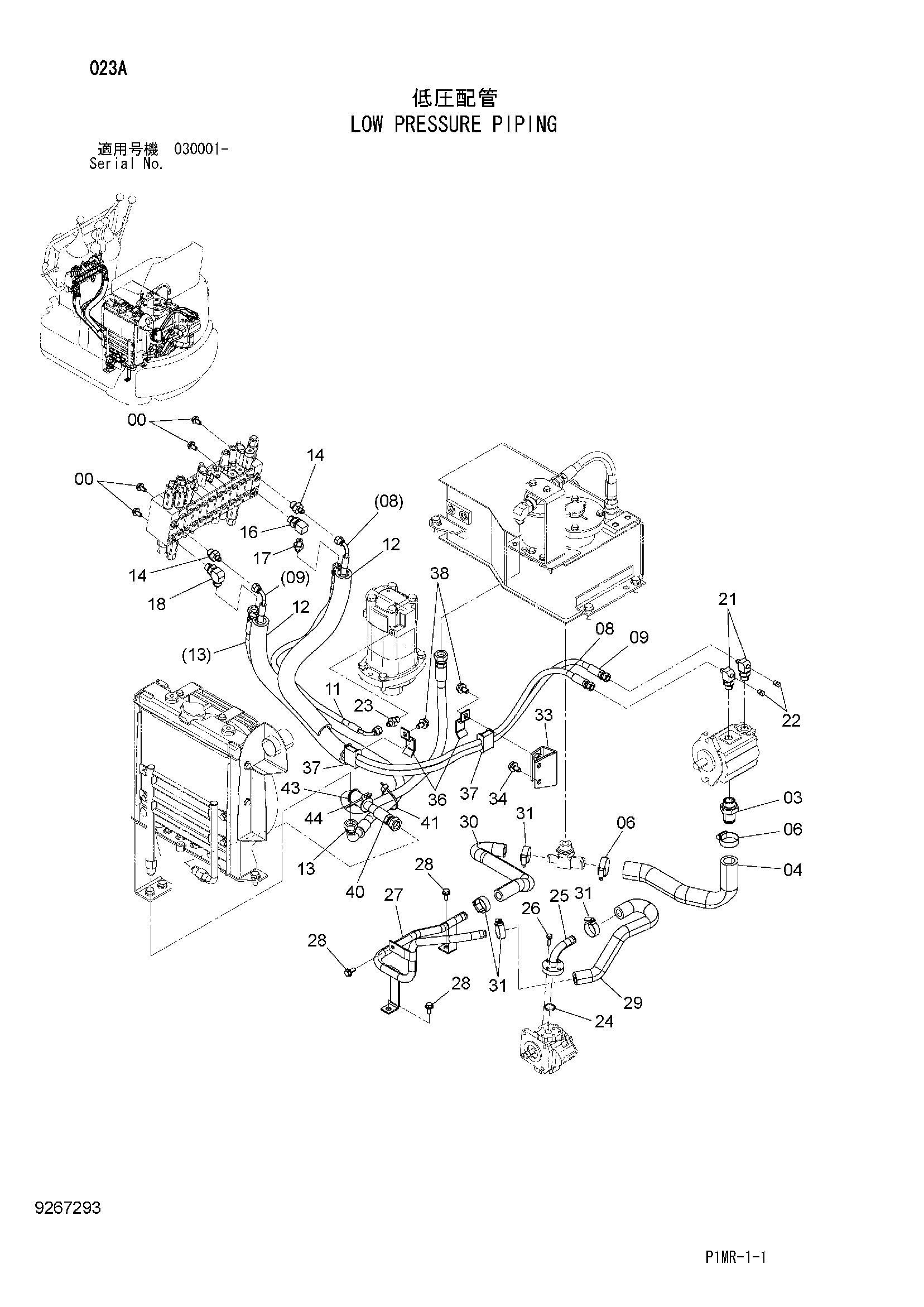

Заводская схема «Нижний давление трубопроводы» для HITACHI ZX8-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J260816 | Болт с шайбой | 4 |
| 00A | J900816 | Болт | 1 |
| 00B | A590108 | Плоская шайба | 1 |
| 03 | 4276935 | Адаптер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 3108399 | Резиновый шланг | 1 |
| 06 | 4505243 | Хомут шланга | 2 |
| 08 | 4665216 | Шланг | 1 |
| 09 | 4665227 | Шланг | 1 |
| 11 | 4665080 | Шланг | 1 |
| 12 | 4432868 | Трубка | 2 |
| 13 | 4665372 | Шланг | 1 |
| 14 | A852132 | Адаптер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4654754 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4154651 | Адаптер | 1 |
| 18 | A852334 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4657031 | Угловой штуцер | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 94-2021 | Пробка | 2 |
| 23 | A852122 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 984338 | Уплотнительное кольцо | 1 |
| 25 | 8105871 | Всасывающая трубка | 1 |
| 26 | J260625 | Болт с шайбой | 4 |
| 26A | J900625 | Болт | 1 |
| 26B | A590106 | Плоская шайба | 1 |
| 27 | 8105872 | Всасывающая трубка | 1 |
| 28 | J260820 | Болт с шайбой | 3 |
| 28A | J900820 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 29 | 3108401 | Резиновый шланг | 1 |
| 30 | 3108400 | Резиновый шланг | 1 |
| 31 | 4504367 | Хомут шланга | 4 |
| 33 | 9766559 | Кронштейн | 1 |
| 34 | J271020 | Болт с шайбой | 2 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 4388370 | Хомут | 2 |
| 37 | 4388372 | Резиновая прокладка | 2 |
| 38 | J271020 | Болт с шайбой | 2 |
| 38A | J901020 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | 4669010 | Шланг | 1 |
| 41 | 4055312 | Ленточный зажим | 1 |
| 43 | 4463996 | Резиновая втулка | 1 |
| 44 | 4323613 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX8-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
