Гидроцилиндр. поворот — HITACHI ZX8-2

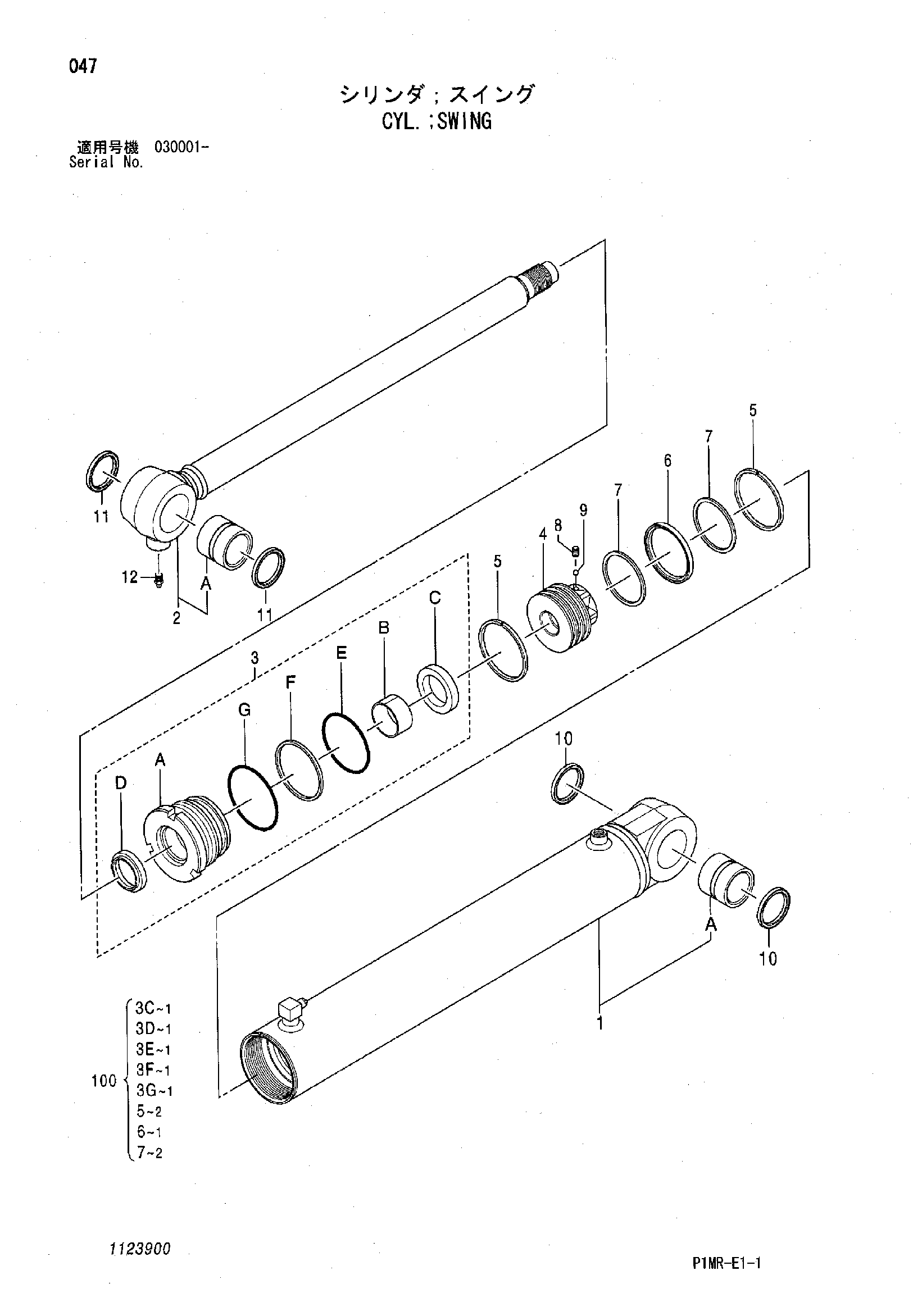

Заводская схема «Гидроцилиндр. поворот» для HITACHI ZX8-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4665327 | Гидроцилиндр. поворот | 1 | |
| 1 | 1123901 | Труба гидроцилиндра | 1 |
| 1A | 4340417 | Втулка пальца | 1 |
| 2 | 1123902 | Шток поршня | 1 |
| 2A | 4359442 | Втулка | 1 |
| 3 | 0943906 | Головка гидроцилиндра в сборе | 1 |
| 3A | 0430001 | Головка гидроцилиндра | 1 |
| 3B | 0429903 | Втулка | 1 |
| 3C | 0429904 | U-образная манжета | 1 |
| 3D | 0943907 | Грязесъёмное кольцо | 1 |
| 3E | 0429907 | Уплотнительное кольцо | 1 |
| 3F | 0429908 | Опорное кольцо | 1 |
| 3G | 0429910 | Уплотнительное кольцо | 1 |
| 4 | 0417905 | Поршень | 1 |
| 5 | 0417906 | Веаринг | 2 |
| 6 | 0417907 | Уплотнение | 1 |
| 7 | 0417908 | Опорное кольцо | 2 |
| 8 | 0429917 | Стальной шарик | 1 |
| 9 | 0479012 | Установочный винт | 1 |
| 10 | 4473084 | Пылезащитное уплотнение | 2 |
| 11 | 4473083 | Пылезащитное уплотнение | 2 |
| 12 | 0429920 | Пресс-маслёнка | 1 |
| 100 | 4667453 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX8-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
