Гусеничная рама (експансионал рама) — HITACHI ZX8-2

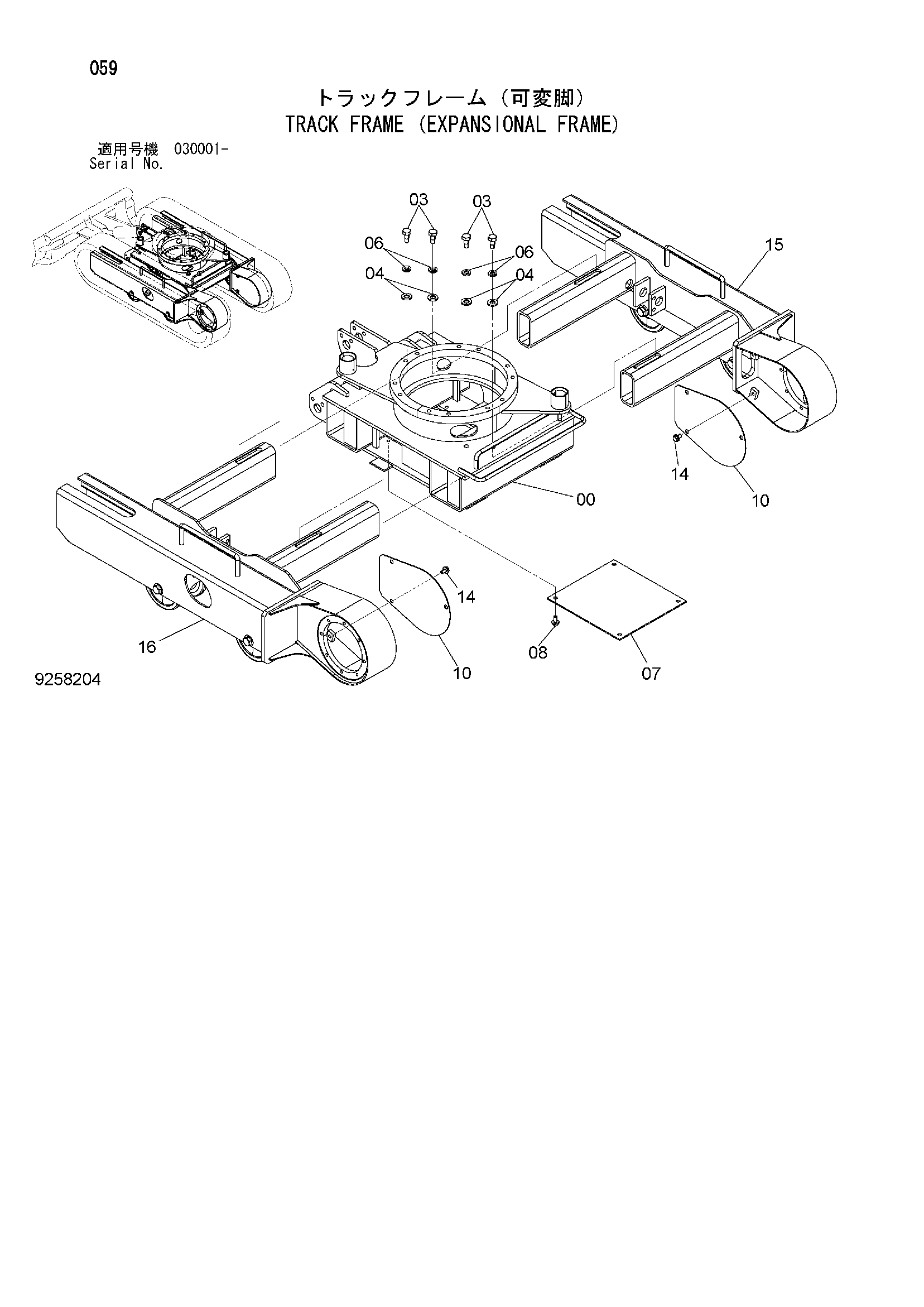

Заводская схема «Гусеничная рама (експансионал рама)» для HITACHI ZX8-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010491 | Рама центральный | 1 |
| 03 | 4621612 | Болт | 4 |
| 04 | J222012 | Шайба | 4 |
| 06 | A590912 | Пружинная шайба | 4 |
| 07 | 4645234 | Пластина | 1 |
| 08 | J260820 | Болт с шайбой | 4 |
| 08A | J900820 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 10 | 3056678 | Крышка | 2 |
| 14 | J260816 | Болт с шайбой | 6 |
| 14A | J900816 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | 9277323 | Гусеничная рама (правый) | 1 |
| 16 | 9277324 | Гусеничная рама (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX8-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
