Рама — HITACHI ZX8-2

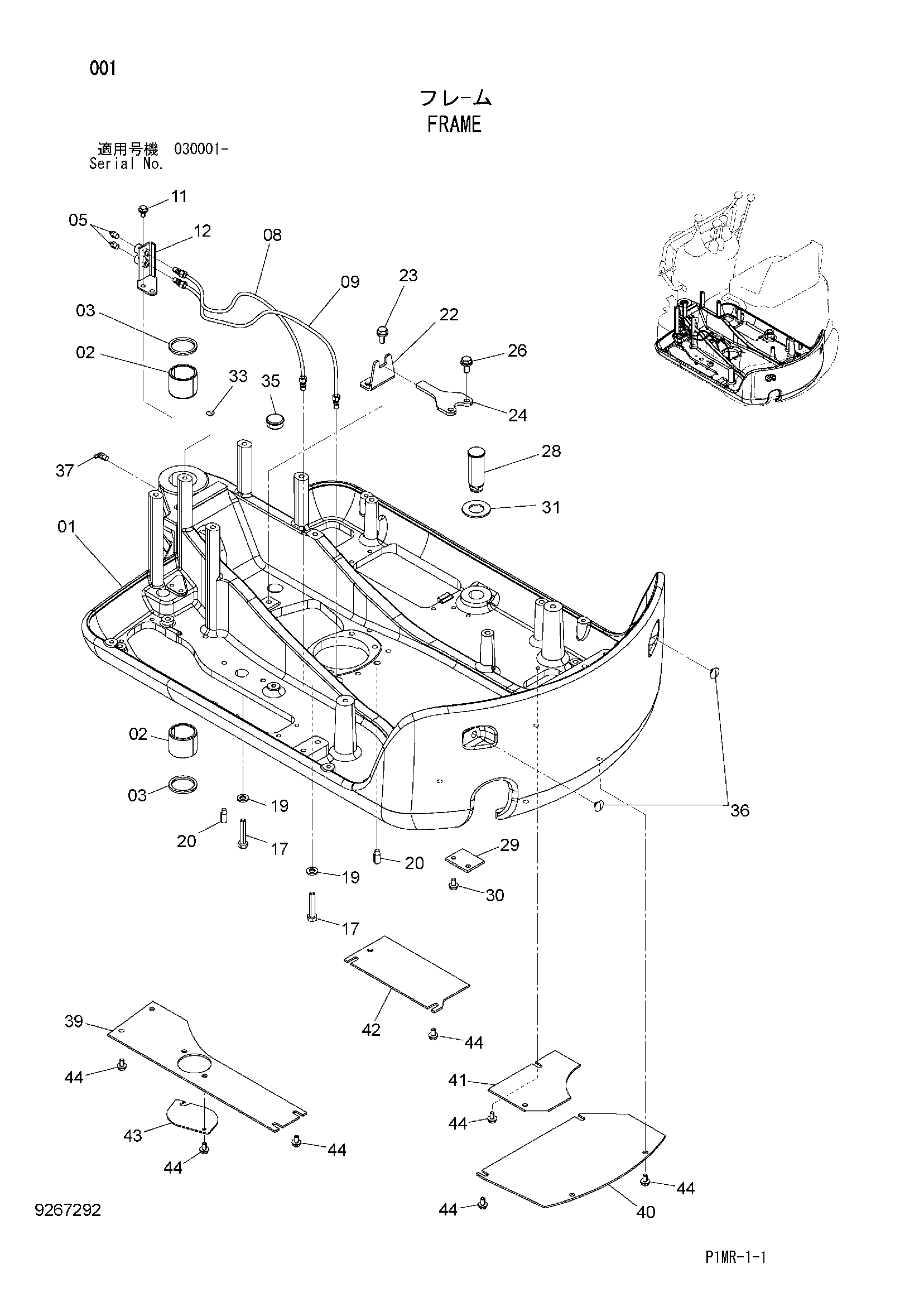

Заводская схема «Рама» для HITACHI ZX8-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 0005651 | Рама основной | 1 |
| 02 | 4332743 | Втулка | 2 |
| 03 | 4279531 | Пылезащитное уплотнение | 2 |
| 05 | J75481 | Пресс-маслёнка | 2 |
| 08 | 4485135 | Нейлоновый шланг | 1 |
| 09 | 4603035 | Нейлоновый шланг | 1 |
| 11 | J260816 | Болт с шайбой | 2 |
| 11A | J900816 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | 8106287 | Кронштейн | 1 |
| 17 | J921055 | Болт | 12 |
| 19 | J222010 | Шайба | 12 |
| 20 | 4657762 | Установочный штифт | 2 |
| 22 | 4645290 | Ограничитель | 1 |
| 23 | J271025 | Болт с шайбой | 2 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4664730 | Пластина | 1 |
| 26 | J271025 | Болт с шайбой | 2 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | 4643274 | Палец | 1 |
| 29 | 4388312 | Пластина | 1 |
| 30 | J260816 | Болт с шайбой | 2 |
| 30A | J900816 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 31 | 4627999 | Проставка | 1 |
| 33 | 4484294 | Пробка | 1 |
| 35 | 4669476 | Резиновая втулка | 1 |
| 36 | 4351928 | Пробка | 2 |
| 37 | J75581 | Пресс-маслёнка | 1 |
| 39 | 8110418 | Крышка | 1 |
| 40 | 3110751 | Крышка | 1 |
| 41 | 4673503 | Крышка | 1 |
| 42 | 3110628 | Крышка | 1 |
| 43 | 4640766 | Крышка | 1 |
| 44 | J260820 | Болт с шайбой | 15 |
| 44A | J900820 | Болт | 1 |
| 44B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX8-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
