Топливные трубопроводы — HITACHI ZX8-2

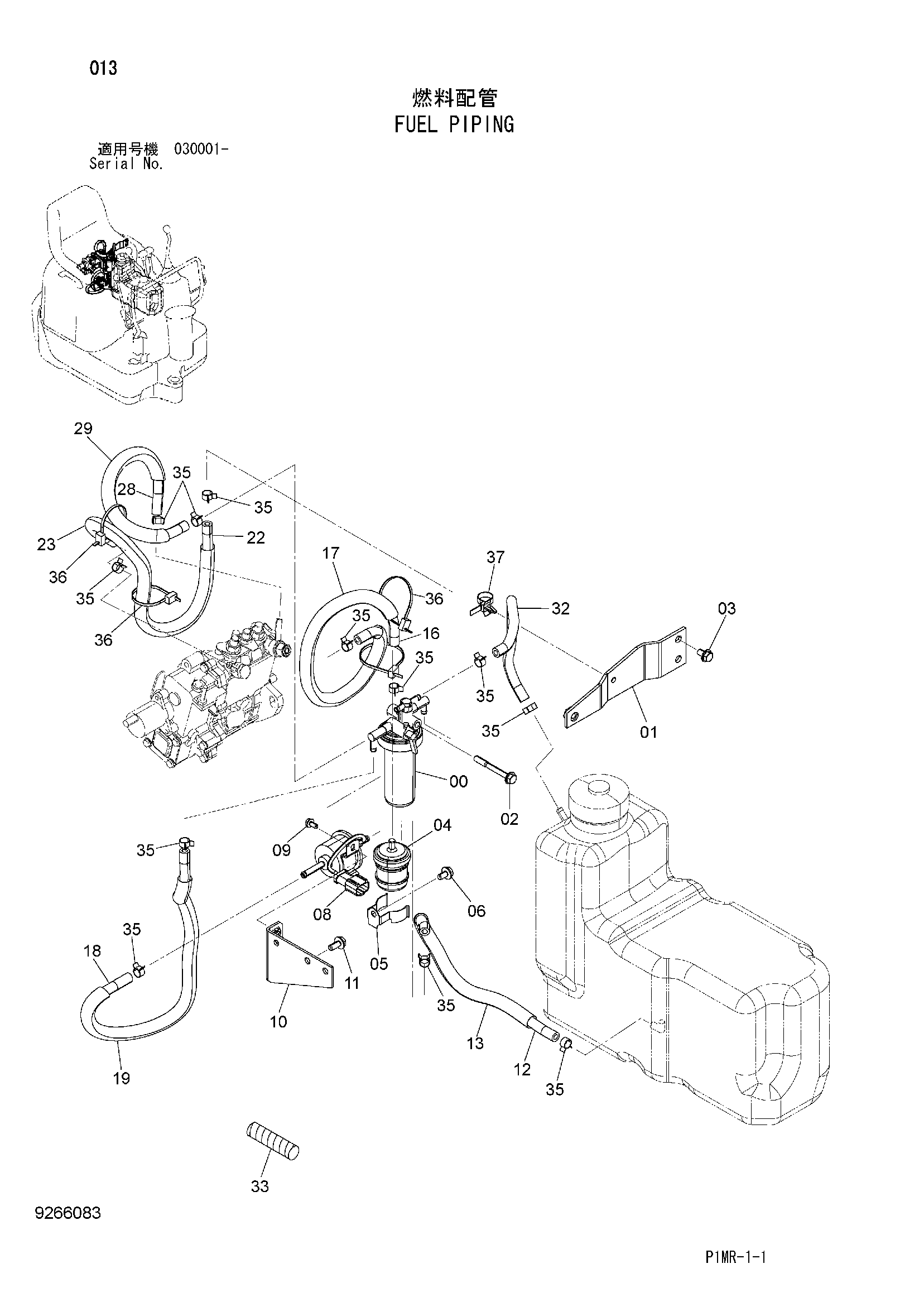

Заводская схема «Топливные трубопроводы» для HITACHI ZX8-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4661290 | Топливный фильтр | 1 |
| 01 | 8105854 | Кронштейн | 1 |
| 02 | J260870 | Болт с шайбой | 1 |
| 02A | J900870 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | J260816 | Болт с шайбой | 2 |
| 03A | J900816 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | 4661291 | Фильтр гаузе | 1 |
| 05 | 4661292 | Хомут | 1 |
| 06 | J260816 | Болт с шайбой | 1 |
| 06A | J900816 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 08 | 4626347 | Насос | 1 |
| 09 | J260614 | Болт с шайбой | 2 |
| 09A | J900614 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 10 | 8105855 | Кронштейн | 1 |
| 11 | J260820 | Болт с шайбой | 2 |
| 11A | J900820 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | 4346563 | Топливный шланг | 1 |
| 13 | 4428404 | Трубка | 1 |
| 16 | 4388364 | Топливный шланг | 1 |
| 17 | 4428405 | Трубка | 1 |
| 18 | 4346563 | Топливный шланг | 1 |
| 19 | 4428404 | Трубка | 1 |
| 22 | 4376181 | Топливный шланг | 1 |
| 23 | 4346824 | Трубка | 1 |
| 28 | 4346563 | Топливный шланг | 1 |
| 29 | 4428404 | Трубка | 1 |
| 32 | 4657206 | Топливный шланг | 1 |
| 33 | 4414581 | Трубка | 1 |
| 35 | 4616159 | Хомут шланга | 12 |
| 36 | 4055312 | Ленточный зажим | 4 |
| 37 | 4641521 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX8-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
