Крышка (1) — HITACHI ZX8-2

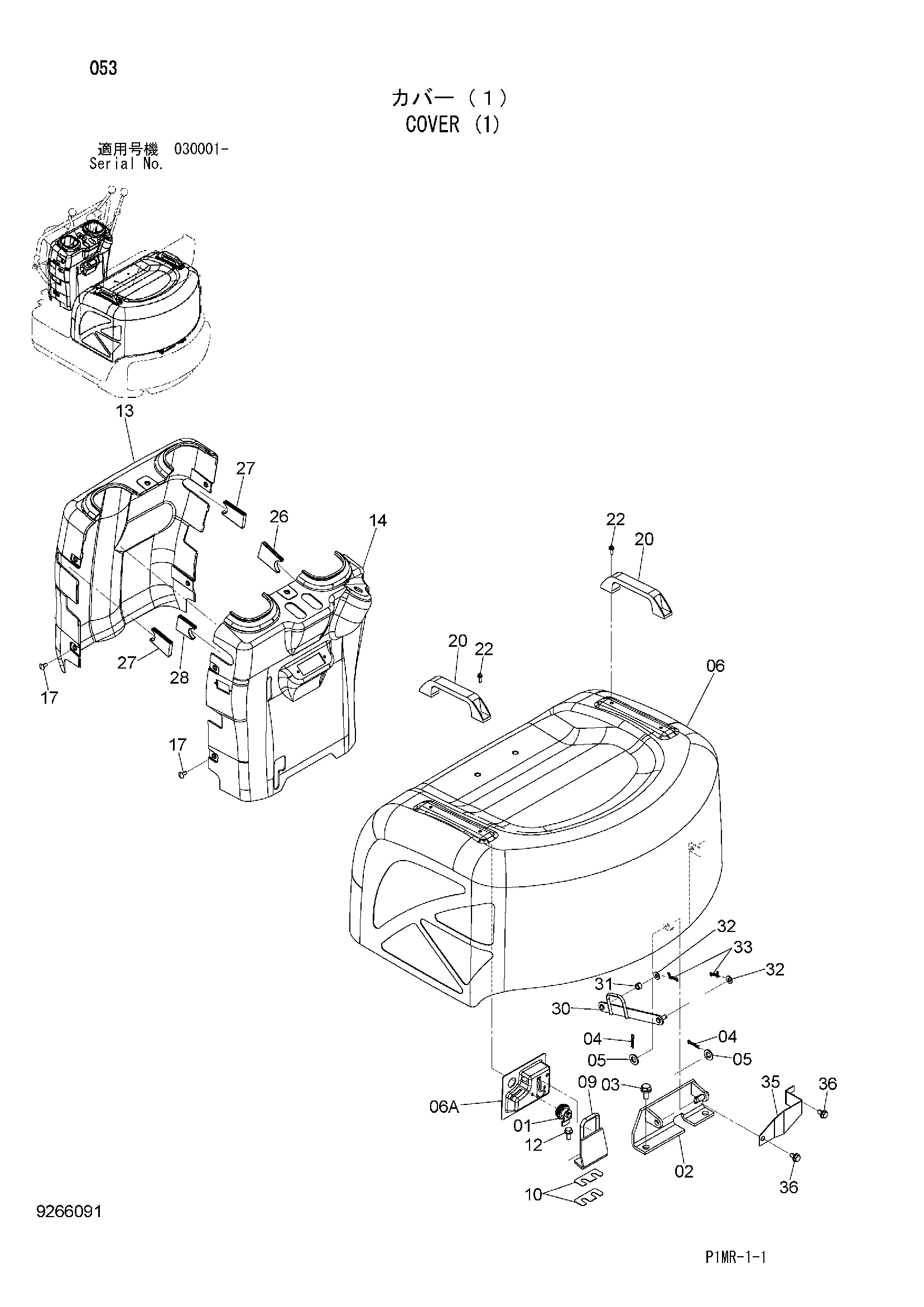

Заводская схема «Крышка (1)» для HITACHI ZX8-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4396018 | Гидроцилиндр. блокировка | 1 |
| 02 | 8106034 | Кронштейн | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4022699 | Стопорный палец | 2 |
| 05 | A590112 | Плоская шайба | 2 |
| 06 | 5010950 | Крышка двигатель | 1 |
| 06A | 4396019 замена: 4363552 | Защёлка | 1 |
| 06A | 4363552 | Защёлка (с блокировка) | 1 |
| 09 | 8106201 | Защёлка | 1 |
| 10 | 4288359 | Регулировочная шайба 1.2mm | 2 |
| 12 | J260820 | Болт с шайбой | 2 |
| 12A | J900820 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | 6024868 | Крышка | 1 |
| 14 | 6024869 | Крышка | 1 |
| 17 | J650614 | Винт | 10 |
| 20 | 4644412 | Рукоятка | 2 |
| 22 | J680516 | Винт с шайбой | 4 |
| 26 | 4664559 | Резиновая втулка | 1 |
| 27 | 4664560 | Резиновая втулка | 2 |
| 28 | 4664561 | Резиновая втулка | 1 |
| 30 | 9767330 | Тяга | 1 |
| 31 | 4364950 | Втулка | 2 |
| 32 | J253108 | Плоская шайба | 2 |
| 33 | 4402852 | Стопорный палец | 2 |
| 35 | 4666267 | Крышка | 1 |
| 36 | J260816 | Болт с шайбой | 2 |
| 36A | J900816 | Болт | 1 |
| 36B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX8-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
