Навесное оборудование педаль — HITACHI ZX8-2

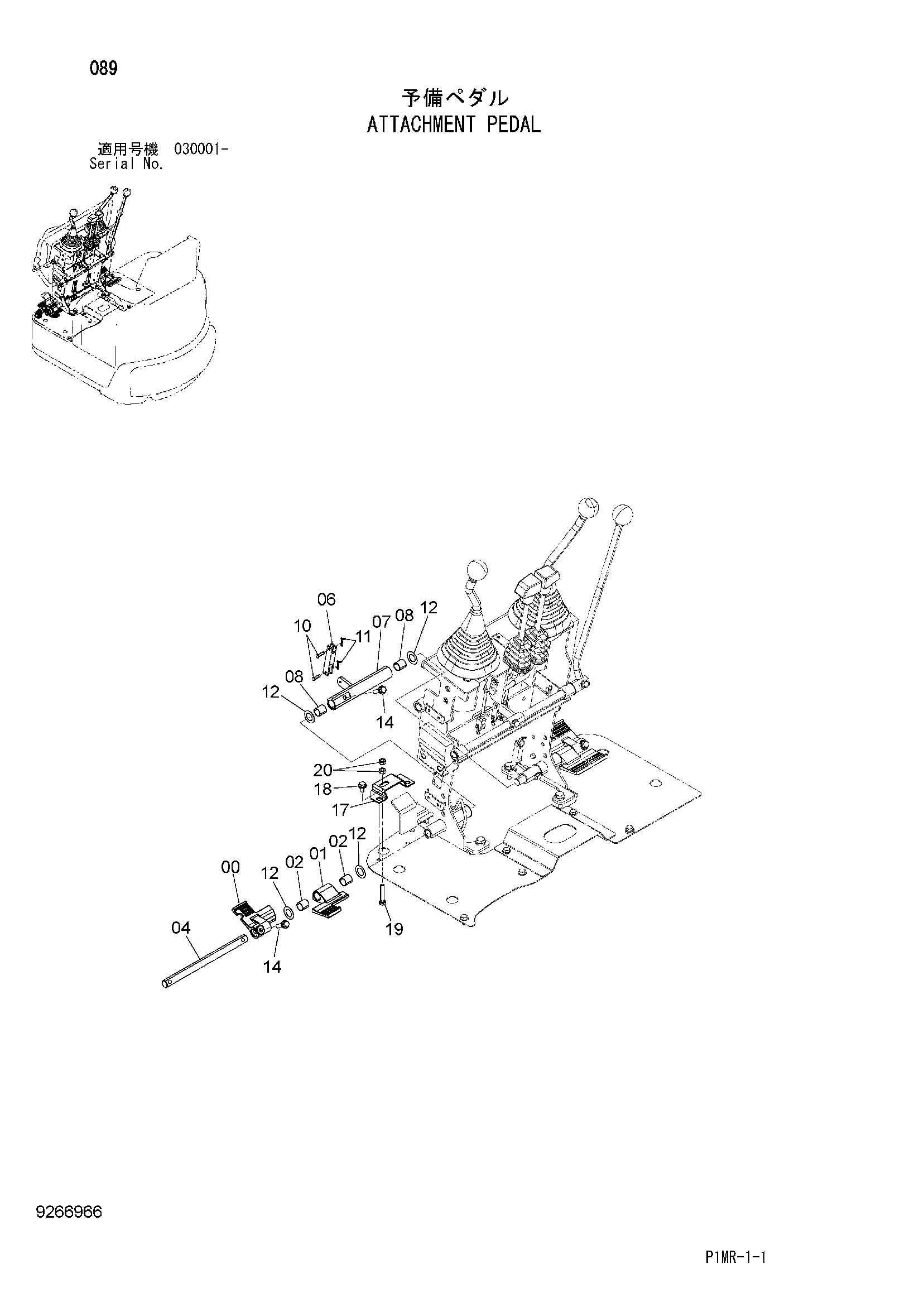

Заводская схема «Навесное оборудование педаль» для HITACHI ZX8-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3109383 | Педаль | 1 |
| 01 | 3109384 | Педаль | 1 |
| 02 | 4280298 | Втулка | 2 |
| 04 | 4643362 | Вал | 1 |
| 06 | 4654051 | Тяга | 1 |
| 07 | 8107596 | Тяга | 1 |
| 08 | 4280298 | Втулка | 2 |
| 10 | 4388285 | Палец | 2 |
| 11 | 4365839 | Стопорный палец | 2 |
| 12 | 4294498 | Регулировочная шайба 0.5mm | 4 |
| 14 | J260830 | Болт с шайбой | 2 |
| 14A | J900830 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 17 | 4659674 | Кронштейн | 1 |
| 18 | J260816 | Болт с шайбой | 2 |
| 18A | J900816 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | J900845 | Болт | 1 |
| 20 | M500807 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX8-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
