Шестерня корпус — HITACHI ZX8-2

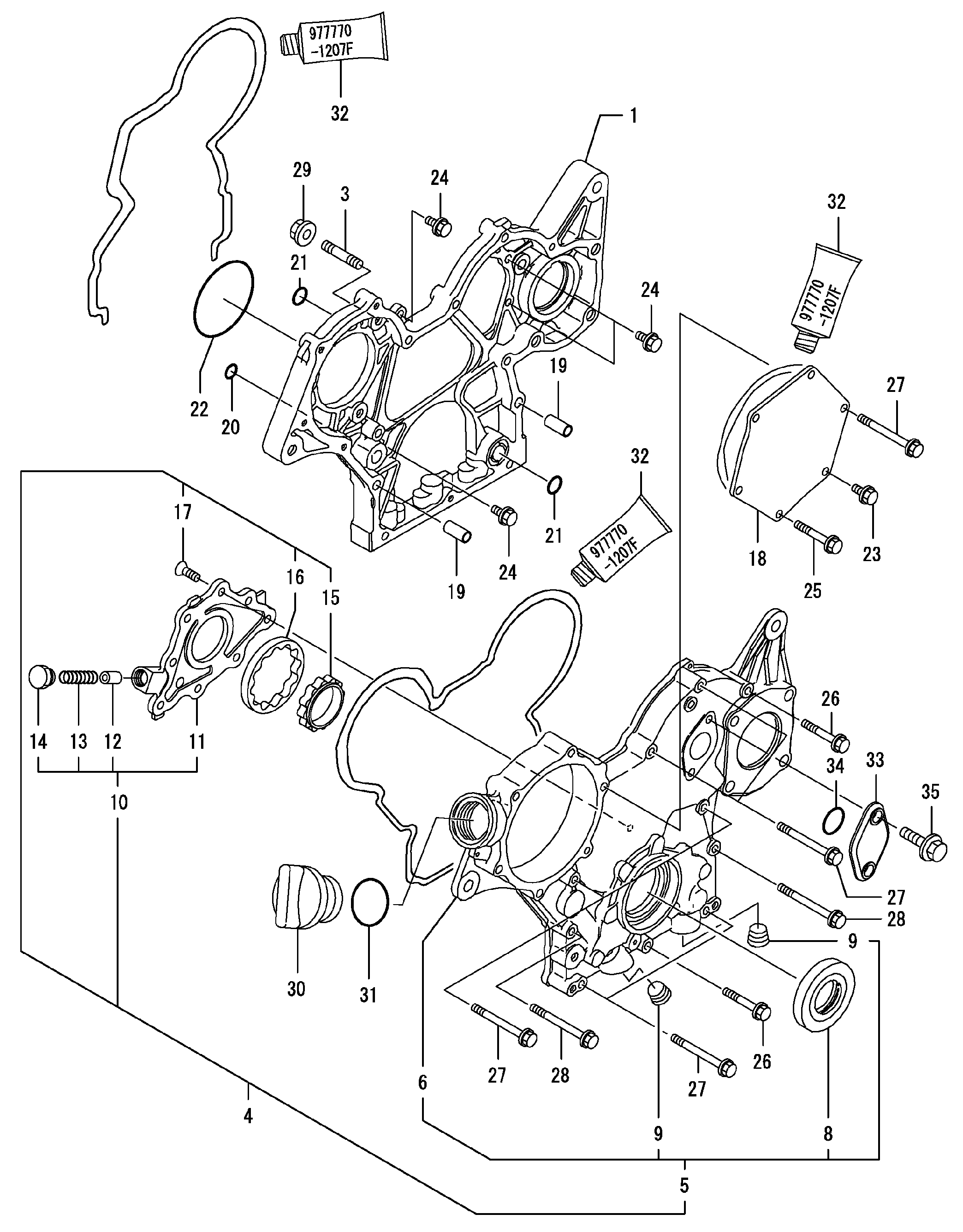

Заводская схема «Шестерня корпус» для HITACHI ZX8-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	YNM119740-01501	Корпус, шестерня	1
3	YNM119717-01570	Болт, шпилька M8	3
4	YNM119740-01590	Крышка в сборе, шестерня корпус	1
5	YNM719740-01500	Крышка в сборе, шестерня корпус	1
6	YNM119740-01521	Крышка, шестерня корпус	1
8	YNM119620-01800	Уплотнение, масляный	1
9	YNM23876-030000	Пробка PT3/8, винт	2
10	YNM119717-32100	Крышка в сборе, насос	1
11	YNM119717-32080	Крышка, луб.оил насос	1
12	YNM129900-32130	Клапан, предохранительный	1
13	YNM129001-32320	Пружина	1
14	YNM129001-32330	Пробка	1
15	YNM119717-32110	Ротор, внутренний	1
16	YNM119717-32120	Ротор, наружный	1
17	YNM119802-32130	Винт, M6X16	8
18	YNM119717-01750	Крышка, насос тиминг	1
19	YNM119660-01911	Трубка, кнокк	4
20	YNM119624-32040	Уплотнительное кольцо P 12.0	1
21	YNM119717-32050	Уплотнительное кольцо, P17.0	3
22	YNM121850-51960	Уплотнительное кольцо, ф.и.пумп	1
23	YNM26106-060122	Болт M 6X 12 с покрытием	1
24	YNM26106-060162	Болт M 6X 16 с покрытием	4
25	YNM26106-060402	Болт M 6X 40 с покрытием	4
26	YNM26106-060402	Болт M 6X 40 с покрытием	2
27	YNM26106-060602	Болт M 6X 60 с покрытием	7
28	YNM26106-060652	Болт M 6X 65 с покрытием	2
29	YNM26306-080002	Гайка	3
30	YNM124160-01751	Крышка, заливная горловина	1
31	YNM24311-000320	Уплотнительное кольцо 1A P-32.0	1
32	YNM977770-1207F	Гаскет.ликуид	1
33	YNM121023-01551	Крышка, блинд	1
34	YNM24341-000240	Уплотнительное кольцо 1A S-24.0	1
35	YNM26106-060162	Болт M 6X 16 с покрытием	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX8-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
