Напорные трубопроводы — HITACHI ZX75UST

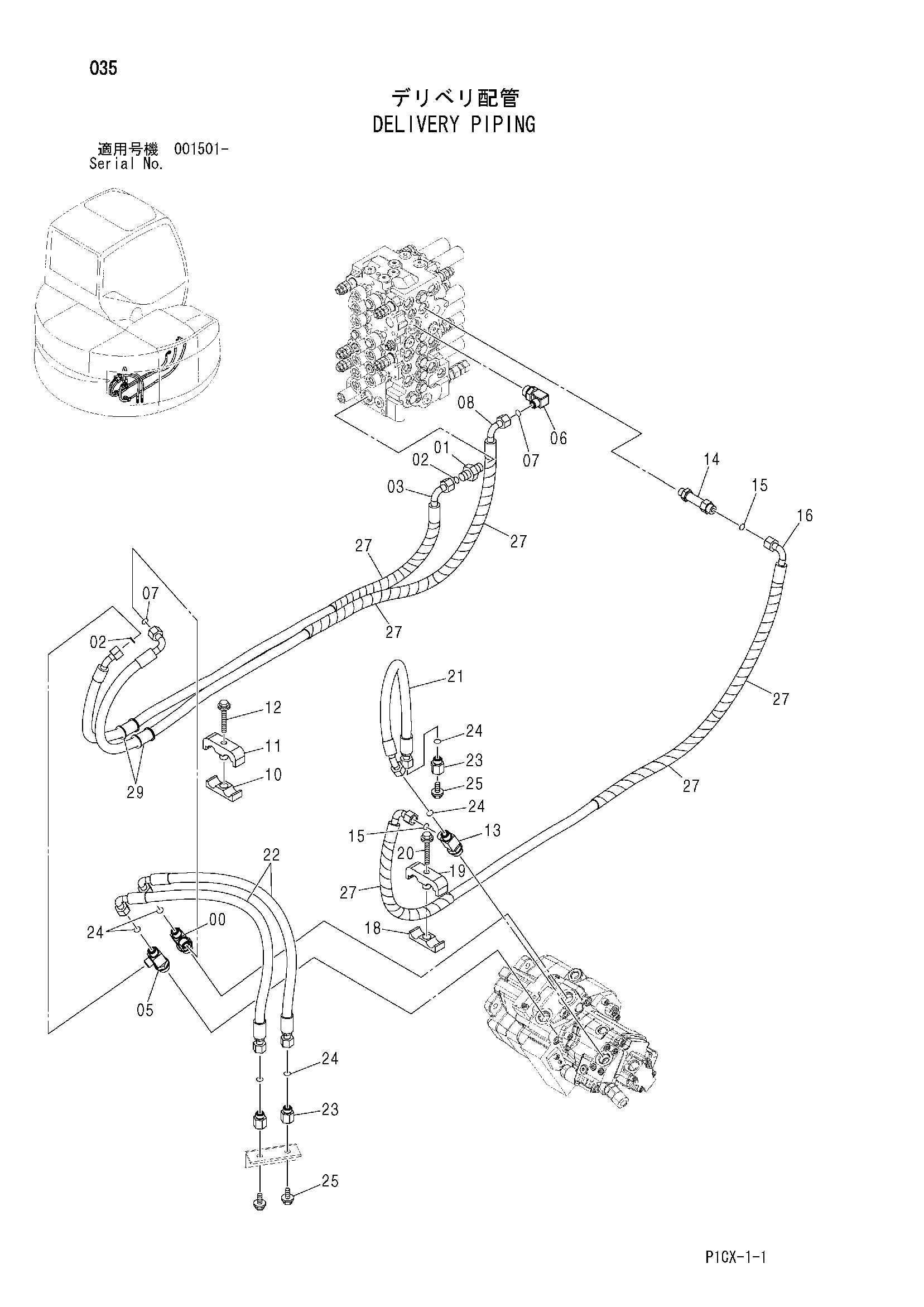

Заводская схема «Напорные трубопроводы» для HITACHI ZX75UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A853464 | Тройник | 1 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | A853164 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4138938 | Уплотнительное кольцо | 2 |
| 03 | 4477327 | Шланг | 1 |
| 05 | A853464 | Тройник | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | A853364 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4138938 | Уплотнительное кольцо | 2 |
| 08 | 4477328 | Шланг | 1 |
| 10 | 4285722 | Резиновая прокладка | 1 |
| 11 | 8082431 | Хомут | 1 |
| 12 | J021065 замена: J021070 | Болт с шайбой | 1 |
| 12 | J021070 | Болт с шайбой | 1 |
| 12 | J271070 замена: J901070 | Болт с шайбой | 1 |
| 13 | A853464 | Тройник | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4235035 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4138938 | Уплотнительное кольцо | 2 |
| 16 | 4470455 | Шланг | 1 |
| 18 | 4285722 | Резиновая прокладка | 1 |
| 19 | 8082431 | Хомут | 1 |
| 20 | J021065 замена: J021070 | Болт с шайбой | 1 |
| 20 | J021070 | Болт с шайбой | 1 |
| 20 | J271070 замена: J901070 | Болт с шайбой | 1 |
| 21 | 4218088 | Шланг | 1 |
| 22 | 4457818 | Шланг | 2 |
| 23 | 4446638 | Пробка | 3 |
| 24 | 4138938 | Уплотнительное кольцо | 6 |
| 25 | J021025 | Болт с шайбой | 3 |
| 25 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 27 | 4327294 | Защитный кожух | 6 |
| 29 | 4463996 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
