Механизм поворота — HITACHI ZX75UST

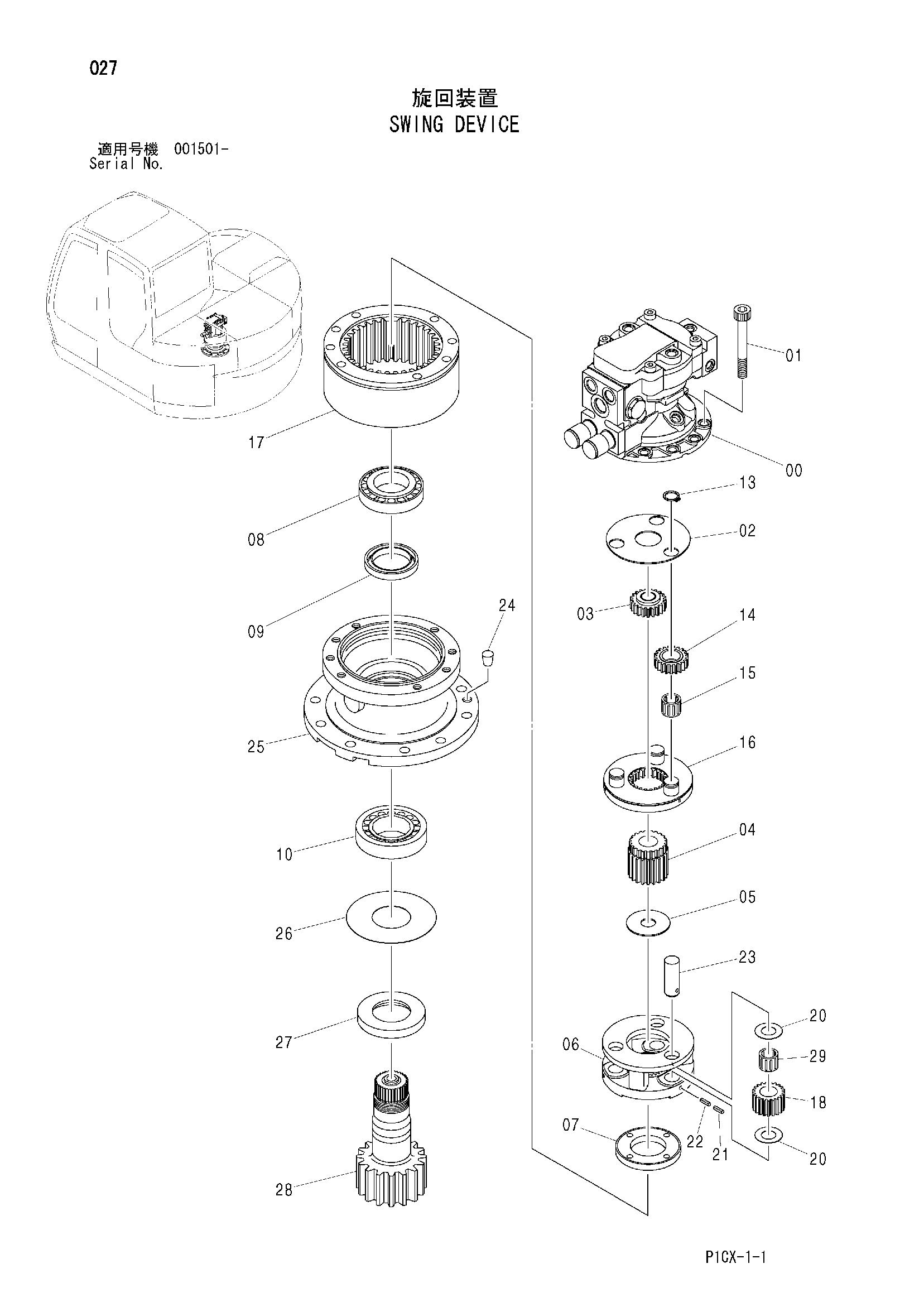

Заводская схема «Механизм поворота» для HITACHI ZX75UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4470057 | Свинг-девике | 1 | |
| 00 | 4469027 | Гидромотор | 1 |
| 01 | 4470166 | Болт с внутренним шестигранником | 8 |
| 02 | 4468029 | Пластина | 1 |
| 03 | 4468030 | Солнечная шестерня | 1 |
| 04 | 4468031 | Солнечная шестерня | 1 |
| 05 | 4397238 | Упорная пластина | 1 |
| 06 | 4468032 | Водило | 1 |
| 07 | 4397240 | Гайка | 1 |
| 08 | 4397241 | Роликовый подшипник | 1 |
| 09 | 4395197 | Масляное уплотнение | 1 |
| 10 | 4468033 | Роликовый подшипник | 1 |
| 13 | 942517 | Стопорное кольцо | 3 |
| 14 | 4468034 | Планетарная шестерня | 3 |
| 15 | 4397245 | Игольчатый подшипник | 3 |
| 16 | 4468035 | Водило | 1 |
| 17 | 4468036 | Коронная шестерня | 1 |
| 18 | 4468037 | Планетарная шестерня | 3 |
| 20 | 4468038 | Упорная пластина | 6 |
| 21 | 4134502 | Пружинный штифт | 3 |
| 22 | 4395205 | Пружинный штифт | 3 |
| 23 | 4468039 | Палец | 3 |
| 24 | 420802 | Пробка | 1 |
| 25 | 4468040 | Корпус | 1 |
| 26 | 4468041 | Упорная пластина | 1 |
| 27 | 4468042 | Проставка | 1 |
| 28 | 4468043 | Вал проп. | 1 |
| 29 | 4468044 | Игольчатый подшипник | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
