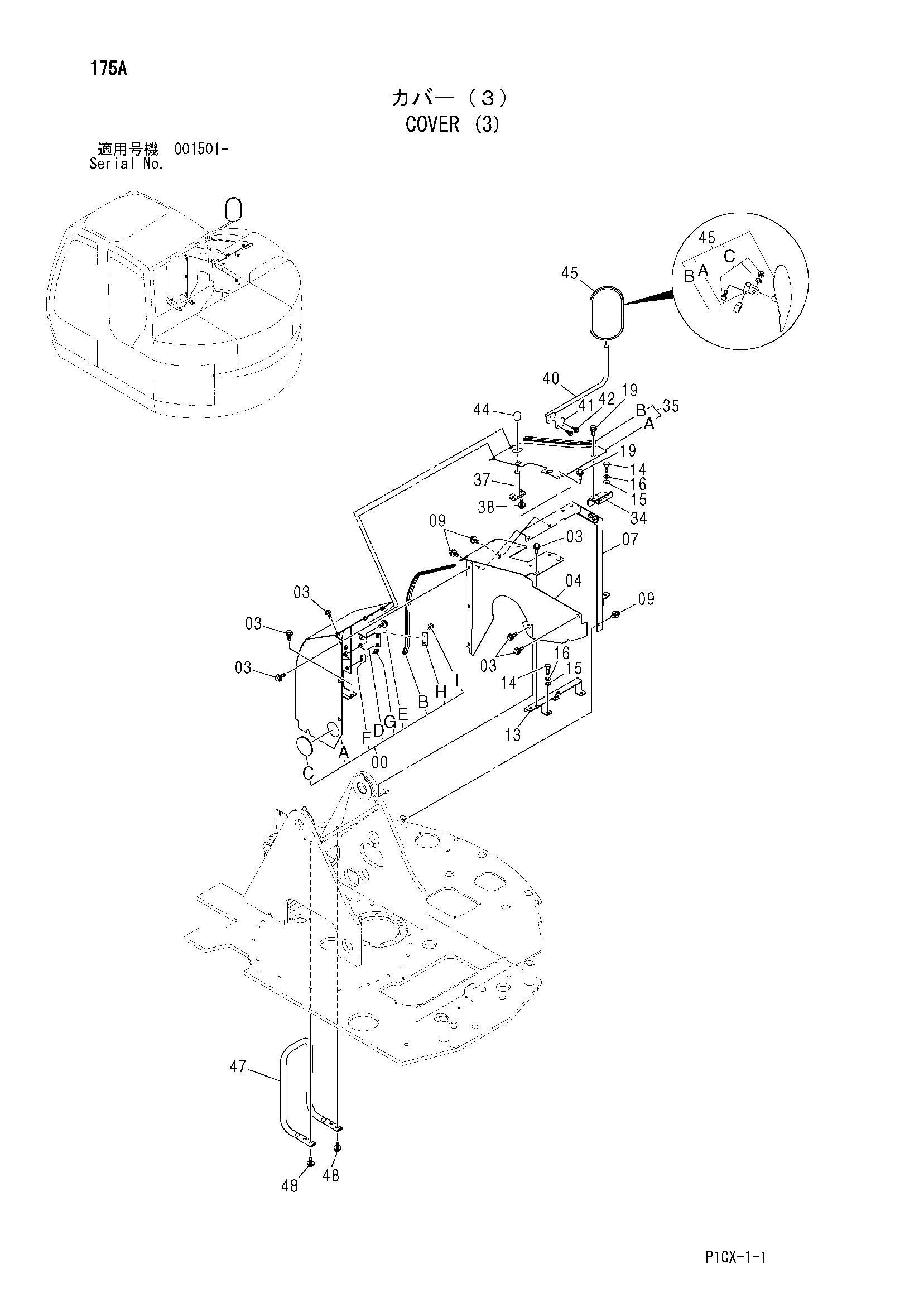

Крышка (3) — HITACHI ZX75UST

Заводская схема «Крышка (3)» для HITACHI ZX75UST. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9213148	Крышка в сборе	1
00A	6020936	Крышка	1
00B	4472259	Резиновое уплотнение	1
00C	4338859	Резиновая втулка	1
00D	8087539 замена: 8097090	Кронштейн	1
00D	8097090	Кронштейн	1
00E	J031025	Болт с шайбой	2
00E	J281030 замена: J901030	Болт с шайбой	2
00F	4424157	Ограничитель	1
00G	J020635	Болт с шайбой	1
00G	J260635 замена: J900635	Болт с шайбой	1
00H	9762838	Защёлка	1
00I	J260620 замена: J900620	Болт с шайбой	2
03	J031025	Болт с шайбой	11
03	J281025 замена: J901025	Болт с шайбой	11
04	7042302	Крышка	1
07	7042106	Опора	1
09	J021025	Болт с шайбой	3
09	J271025 замена: J901025	Болт с шайбой	3
13	8087528	Опора	1
14	J901020	Болт	4
15	A590110	Плоская шайба	4
16	A590910	Пружинная шайба	4
19	J031025	Болт с шайбой	2
19	J281025 замена: J901025	Болт с шайбой	2
34	8088624	Кронштейн	1
35	9217310	Крышка в сборе	1
35A	8089319	Крышка	1
35B	4472258	Резиновое уплотнение	1
37	9759394	Стойка	1
38	J021020	Болт с шайбой	2
38	J271020 замена: J901020	Болт с шайбой	2
40	8089326	Стойка	1
41	4373196	Хомут	1
42	J010845	Болт с шайбой	2
42	J260845 замена: J900845	Болт с шайбой	2
44	4094101	Колпачок	1
45	4416704	Зеркало	1
45A	4460536	Держатель	1
45B	4460582	Манжета	1
45C	4634798	Болт	1
47	8088627 замена: 8092284	Стойка	1
47	8092284	Стойка	1
48	J011230	Болт с шайбой	4
48	J271230 замена: J901230	Болт с шайбой	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
