Телескопик гидроцилиндр (1) — HITACHI ZX75UST

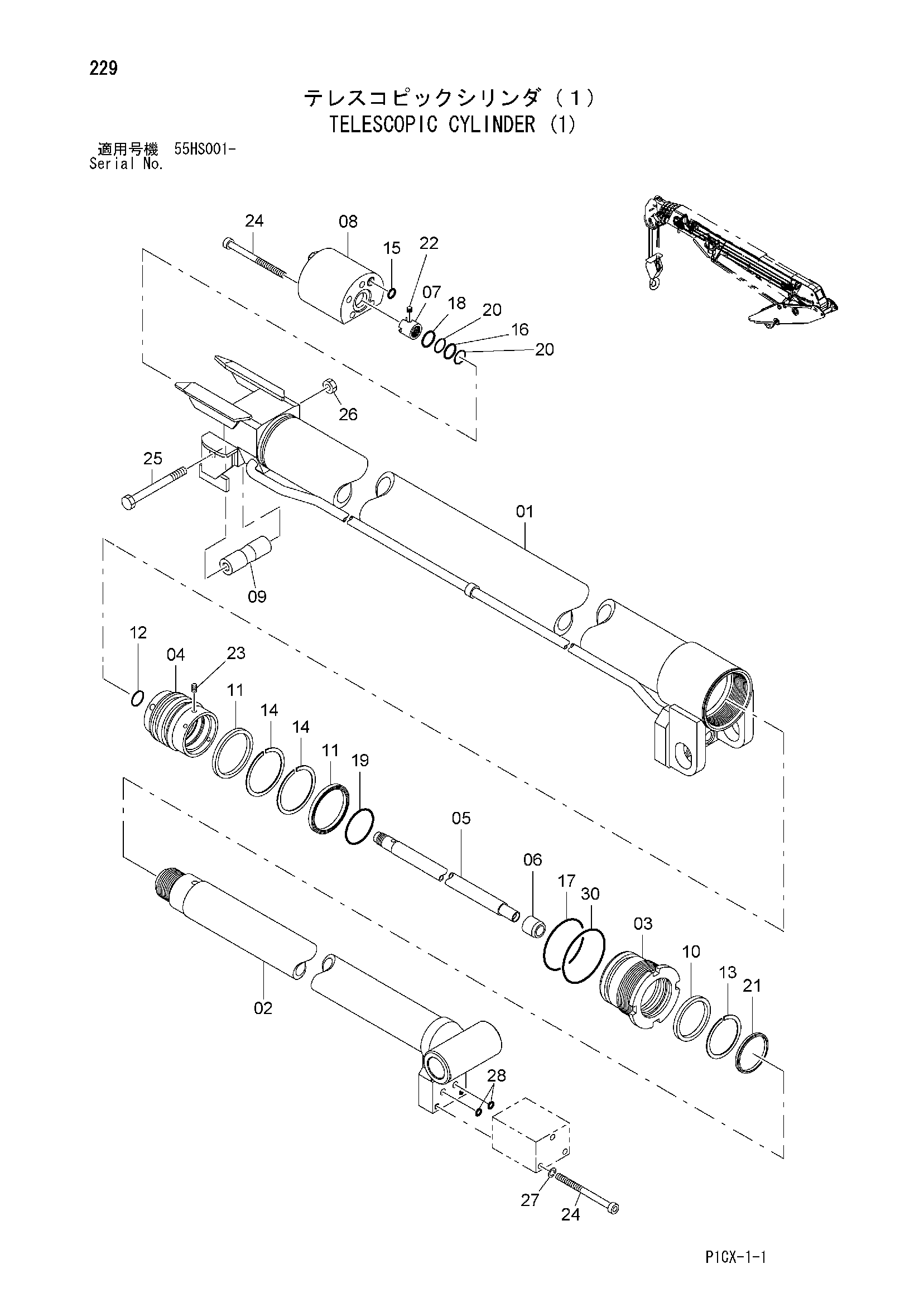

Заводская схема «Телескопик гидроцилиндр (1)» для HITACHI ZX75UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | UN09EQ16010 | Трубка | 1 |
| 02 | UN09EQ16021 | Шток | 1 |
| 03 | UN09EQ16030 | Гланд | 1 |
| 04 | UN088515030 | Поршень | 1 |
| 05 | UN09EQ15030 | Ползун | 1 |
| 06 | UN080014051 | Ограничитель | 1 |
| 07 | UN080515061 | Гайка | 1 |
| 08 | UN090B15070 | Клапан | 1 |
| 09 | UN019014111 | Ролик | 1 |
| 10 | UN823055065 | Манжета | 1 |
| 11 | UN823060070 | Манжета | 2 |
| 12 | UN838018024 | Манжета | 1 |
| 13 | UN828055065 | Опорное кольцо | 1 |
| 14 | UN828060070 | Опорное кольцо | 2 |
| 15 | UN731191015 | Уплотнительное кольцо | 2 |
| 16 | UN731171018 | Уплотнительное кольцо | 1 |
| 17 | UN731191065 | Уплотнительное кольцо | 1 |
| 18 | UN731191026 | Уплотнительное кольцо | 1 |
| 19 | UN731192050 | Уплотнительное кольцо | 1 |
| 20 | UN732121018 | Опорное кольцо | 2 |
| 21 | UN829055063 | Пылезащитное уплотнение | 1 |
| 22 | UN704906006 | Винт | 1 |
| 23 | UN704906008 | Винт | 1 |
| 24 | UN716108100 | Болт с внутренним шестигранником | 6 |
| 25 | UN711110100 | Болт | 1 |
| 26 | UN721111100 | Гайка | 1 |
| 27 | UN722211080 | Пружинная шайба | 3 |
| 28 | UN731191016 | Уплотнительное кольцо | 2 |
| 30 | UN770170056 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
