Рама — HITACHI ZX75UST

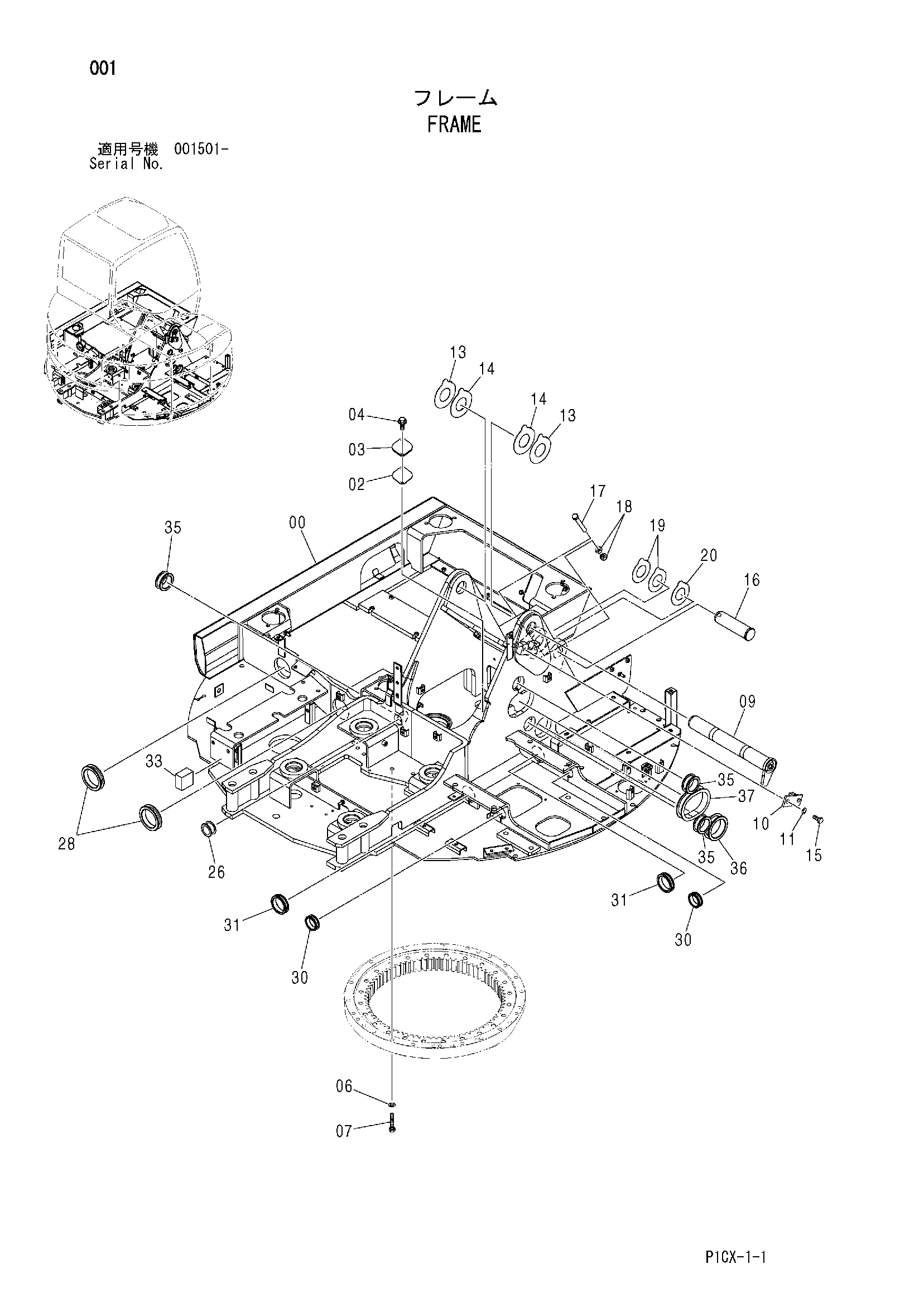

Заводская схема «Рама» для HITACHI ZX75UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010255 | Рама основной | 1 |
| 02 | 4415233 | Манжета | 1 |
| 03 | 4415231 | Крышка | 1 |
| 04 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 06 | J222016 | Шайба | 24 |
| 07 | J921685 | Болт | 24 |
| 09 | 8083051 | Палец | 1 |
| 10 | 9754382 | Пластина | 1 |
| 11 | A590916 | Пружинная шайба | 2 |
| 13 | 4374422 | Упорная пластина 1.0mm | 2 |
| 14 | 4374423 | Упорная пластина 2.0mm | 2 |
| 15 | J921635 | Болт | 2 |
| 16 | 3070023 | Палец | 1 |
| 17 | 4435123 | Стопорный палец | 1 |
| 18 | J950016 | Гайка | 2 |
| 19 | 4374432 | Упорная пластина 1.0mm | 2 |
| 20 | 4374431 | Упорная пластина 2.0mm | 1 |
| 26 | 4257181 | Резиновая втулка | 1 |
| 28 | 4201986 | Резиновая втулка | 2 |
| 30 | 4201749 | Резиновая втулка | 2 |
| 31 | 4292762 | Резиновая втулка | 2 |
| 33 | 4472130 | Резиновая прокладка | 1 |
| 35 | 4353477 | Резиновая втулка | 3 |
| 36 | 4191977 | Резиновая втулка | 1 |
| 37 | 4191978 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
