Стрела — HITACHI ZX75UST

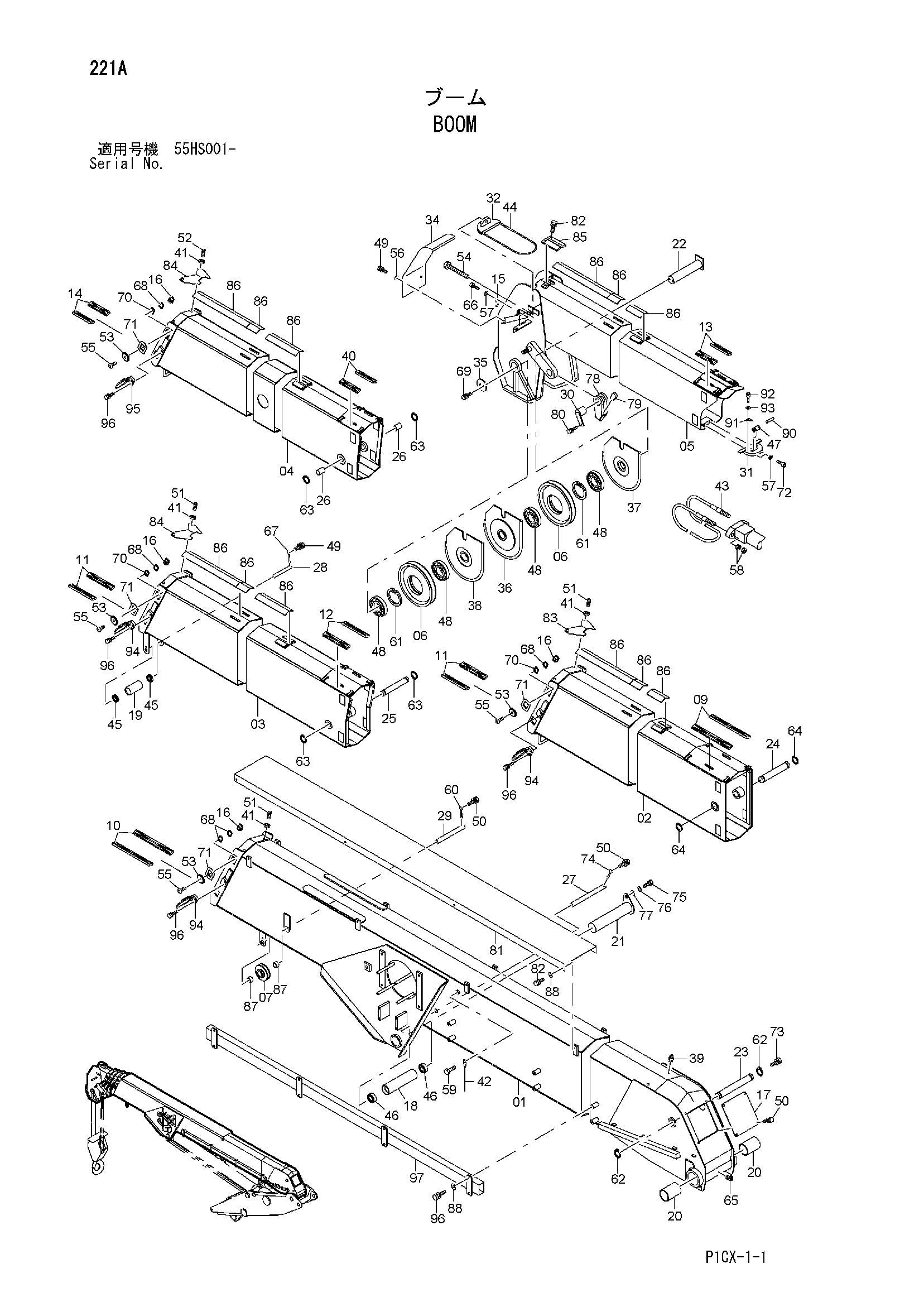

Заводская схема «Стрела» для HITACHI ZX75UST. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	UN09EQ21011	Стрела	1
01	UN09EQ21012	Стрела	1
02	UN09EQ21021	Стрела	1
02	UN09EQ21022	Стрела	1
03	UN09EQ21031	Стрела	1
03	UN09EQ21032	Стрела	1
04	UN09EQ21041	Стрела	1
04	UN09EQ21042	Стрела	1
05	UN09EQ21051	Стрела	1
06	UN08US21080	Канатный блок	2
07	UN08B321130	Канатный блок	1
09	UN099J21060	Пластина скольжение	2
10	UN099J21070	Пластина скольжение	2
11	UN08VR21050	Пластина скольжение	4
12	UN090B21070	Пластина скольжение	2
13	UN08K521250	Пластина скольжение	2
14	UN08VR21060	Пластина скольжение	2
15	UN080621130	Пластина	1
16	UN090B21090	Пластина скольжение	16
17	UN08ML21130	Крышка	1
18	UN09EQ21060	Ролик	1
19	UN088221131	Ролик	1
20	UN015711050	Втулка	2
21	UN098721070	Палец	1
22	UN08UV21070	Палец	1
23	UN09EQ21070	Палец	1
24	UN018821130	Палец	1
25	UN019321080	Палец	1
26	UN019321090	Палец	2
27	UN018821150	Палец	1
28	UN088221160	Палец	1
29	UN09EQ21080	Палец	1
30	UN013822071	Палец	1
31	UN09EQ21210	Канатный блок	1
32	UN09EQ21240	Канатный блок	1
34	UN09EQ21090	Крышка	1
35	UN012521230	Пластина концевой	1
36	UN09EQ21111	Пластина	1
37	UN09EQ21120	Пластина	1
38	UN08VF21070	Пластина	1
39	UN724331000	Пресс-маслёнка	2
40	UN090B21080	Пластина скольжение	2
41	UN721113120	Гайка	8
42	UN093T21130	Индикатор	2
43	UN09EQ21130	Канат провод	1
44	UN09EQ21140	Канат провод	1
45	UN726060022	Подшипник	2
46	UN726060042	Подшипник	2
47	UN093U15030	Ролик	1
48	UN726062082	Подшипник	4
49	UN714205012	Болт SW	3
50	UN714206015	Болт SW	6
51	UN704612D35	Винт	6
52	UN704612D45	Винт	2
53	UN090B21330	Пластина	16
54	UN711414140	Болт	1
55	UN760129088	Болт с внутренним шестигранником	16
56	UN722112050	Шайба	2
57	UN722211080	Пружинная шайба	4
58	UN721111120	Гайка	4
59	UN760129090	Болт	2
60	UN723108030	Палец	1
61	UN724120800	Стопорное кольцо	2
62	UN724110300	Стопорное кольцо	2
63	UN724120250	Стопорное кольцо	4
64	UN724120300	Стопорное кольцо	2
65	UN724335000	Пресс-маслёнка	1
66	UN716108015	Болт с внутренним шестигранником	2
67	UN723106025	Палец	1
68	UN090B21230	Регулировочная шайба	24
69	UN714110020	Болт SW	2
70	UN090B21250	Регулировочная шайба	8
71	UN093U21130	Пластина	16
72	UN716108040	Болт с внутренним шестигранником	2
73	UN714112020	Болт SW	1
74	UN723108045	Палец	1
75	UN711912D30	Болт	1
76	UN722211120	Пружинная шайба	1
77	UN722112120	Шайба	1
78	UN013821092	Разъём канат	1
79	UN013432080	Ведге	1
80	UN714110016	Болт SW	1
81	UN09EQ21150	Крышка	1
82	UN714108012	Болт SW	10
83	UN09EQ21160	Пластина	1
84	UN09EQ21170	Пластина	2
85	UN09EQ21180	Пластина	1
86	UN09EQ21190	Пластина	16
87	UN760420123	Втулка	2
88	UN722112080	Шайба	16
90	UN09EQ21220	Палец	1
91	UN09EQ21230	Пластина	2
92	UN716106015	Болт с внутренним шестигранником	2
93	UN722211060	Пружинная шайба	2
94	UN09EQ21250	Направляющая	3
95	UN09EQ21260	Направляющая	1
96	UN714108015	Болт SW	16
97	UN09EQ21270	Трубка скуаре	1
