Телескопик гидроцилиндр (3) — HITACHI ZX75UST

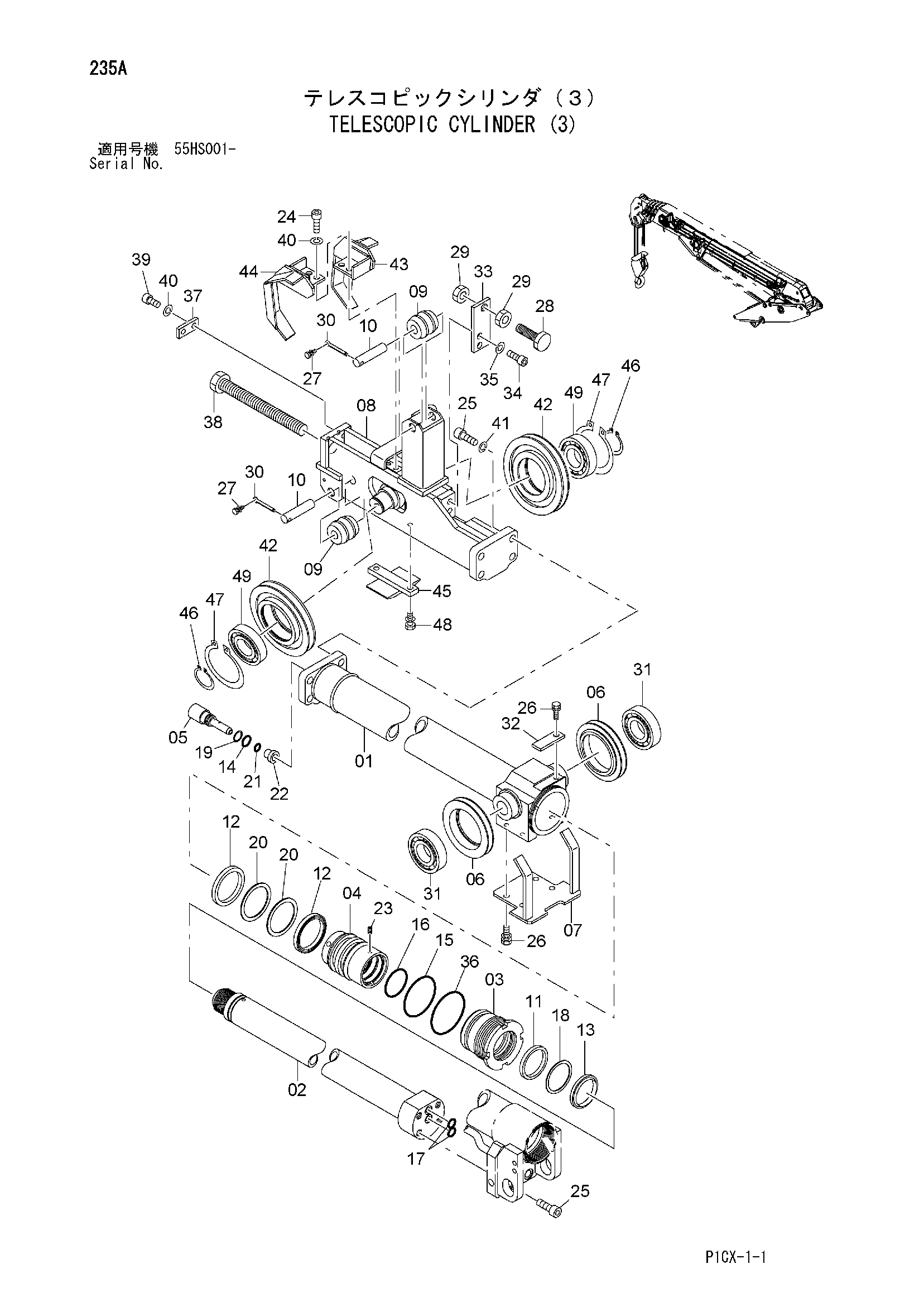

Заводская схема «Телескопик гидроцилиндр (3)» для HITACHI ZX75UST. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	UN09EQ19010	Трубка	1
02	UN09EQ19020	Шток	1
03	UN099J19020	Гланд	1
04	UN099J33010	Поршень	1
05	UN099J19030	Фланец	1
06	UN096B19020	Канатный блок	2
07	UN088719052	Крышка	1
08	UN099J19040	Кронштейн	1
09	UN080C17061	Ролик	2
10	UN080C17070	Палец	2
11	UN839040050	Манжета	1
12	UN832050060	Манжета	2
13	UN829040048	Пылезащитное уплотнение	1
14	UN731191016	Уплотнительное кольцо	1
15	UN731191053	Уплотнительное кольцо	1
16	UN731192040	Уплотнительное кольцо	1
17	UN731191012	Уплотнительное кольцо	2
18	UN833040050	Опорное кольцо	1
19	UN732121016	Опорное кольцо	1
20	UN833050060	Опорное кольцо	2
21	UN770990059	Амортизатор	1
22	UN099J33020	Втулка	1
23	UN704906008	Винт	1
24	UN716108020	Болт с внутренним шестигранником	2
25	UN716112035	Болт с внутренним шестигранником	8
26	UN714108015	Болт SW	5
27	UN714205012	Болт SW	2
28	UN090B17110	Болт	1
29	UN721111140	Гайка	2
30	UN723106030	Палец	2
31	UN726060092	Подшипник	2
32	UN088719070	Пластина скольжение	1
33	UN099J19050	Пластина	1
34	UN716110020	Болт с внутренним шестигранником	2
35	UN722211100	Пружинная шайба	2
36	UN770170057	Уплотнительное кольцо	1
37	UN080621130	Пластина	1
38	UN760129086	Болт	1
39	UN716108015	Болт с внутренним шестигранником	2
40	UN722211080	Пружинная шайба	4
41	UN722211120	Пружинная шайба	4
42	UN090C19081	Канатный блок	2
43	UN090C19091	Крышка	1
44	UN090C19121	Крышка	1
45	UN090C19130	Крышка	1
46	UN724110300	Стопорное кольцо	2
47	UN724120720	Стопорное кольцо	2
48	UN714108020	Болт SW	2
49	UN726063062	Подшипник	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
