Гидромотор (подъёмный механизм лебёдка) — HITACHI ZX75UST

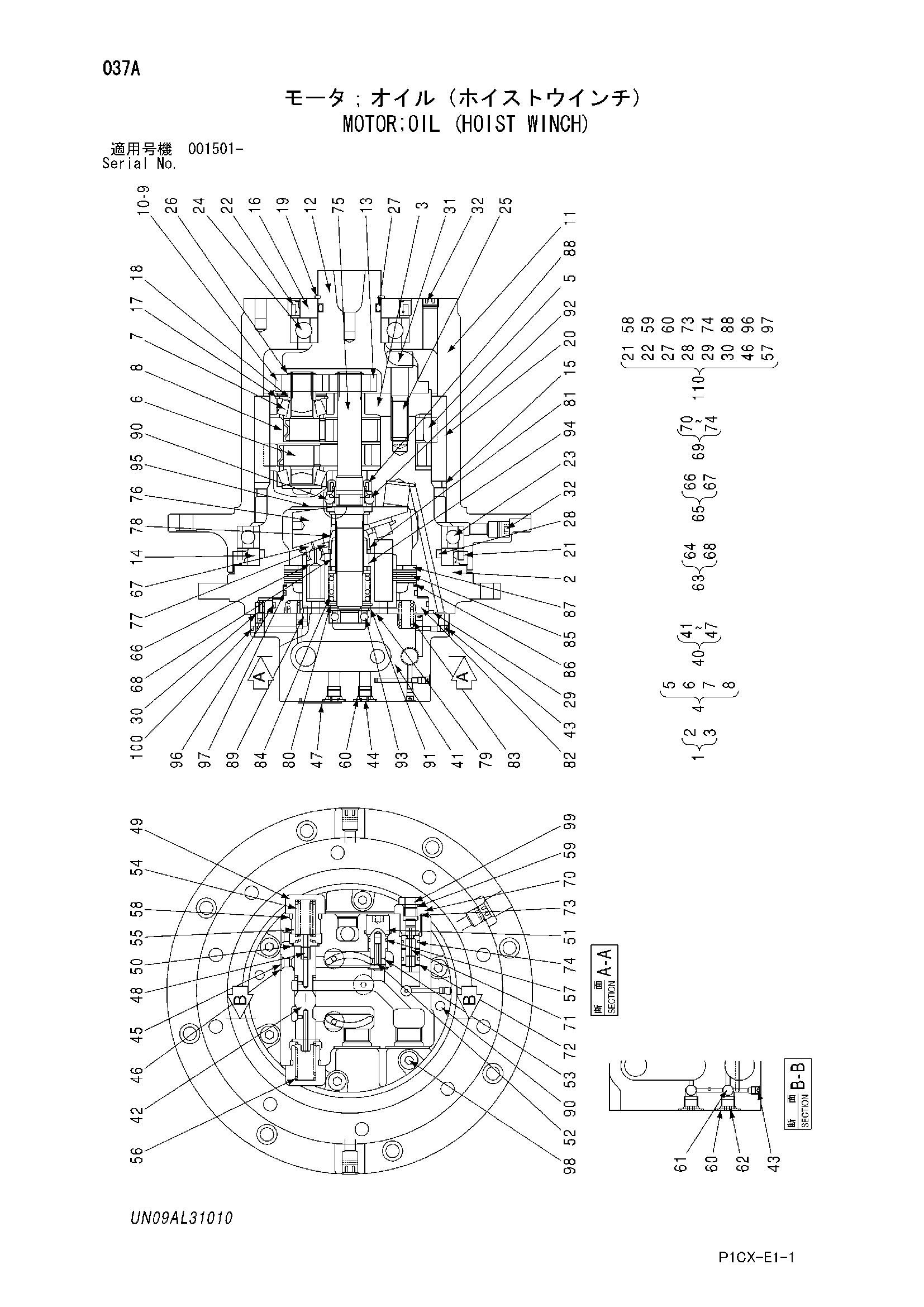

Заводская схема «Гидромотор (подъёмный механизм лебёдка)» для HITACHI ZX75UST. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	UN09AL31010	Гидромотор	1
1	UNTW3101010	Шпиндель	1
4	UNSN3101020	Шестерня в сборе	1
9	UNTW3101020	Комплект шестерня	1
11	UNSN3101040	HUB	1
12	UNSN3101050	Вал	1
13	UNSN3101060	Шестерня	1
14	UNSN3101070	Втулка	1
15	UNSN3101080	Кольцо	1
16	UNSN3101090	Втулка	1
17	UNSN3101110	Стопорное кольцо	2
18	UNSN3101120	Деталь дистант	2
19	UNSN3101130	Стопорное кольцо	1
20	UNSN3101140	Палец	20
21	UN740340006	Масляное уплотнение	1
22	UN740340007	Масляное уплотнение	1
23	UN726068360	Шариковый подшипник	1
24	UN726062130	Шариковый подшипник	1
25	UNSN3101150	Палец	2
26	UNSN3101160	Стопорное кольцо	3
27	UN731171053	Уплотнительное кольцо	1
28	UN731172170	Уплотнительное кольцо	1
29	UN731172037	Уплотнительное кольцо	1
30	UN731191007	Уплотнительное кольцо	2
31	UNSN3101170	Болт с внутренним шестигранником	4
32	UNSN3101180	Пробка	5
40	UNTW3101050	Комплект фланец	1
43	UNSN3101210	Пробка	9
44	UNSN3101220	Пробка	3
45	UNSN3101230	Пробка	2
46	UN731191008	Уплотнительное кольцо	2
47	UNSN3101240	Информационная табличка	1
48	UNTW3101030	Тхроттле	1
49	UNSN3101250	Пробка	2
50	UNSN3101260	Фиксатор	2
51	UNTW3101060	Пробка	1
52	UNSN3101280	Клапан	1
53	UNSN3101290	Пружина	1
54	UNSN3101310	Пружина	1
55	UNSN3101320	Пружина	1
56	UNSN3101330	Пружина	1
57	UN731191016	Уплотнительное кольцо	1
58	UN731191026	Уплотнительное кольцо	2
59	UNSN3101340	Фильтр	1
60	UN731191011	Уплотнительное кольцо	5
61	UNSN3101350	Стальной шарик	2
62	UNSN3101220	Пробка	2
63	UNSN3101370	Комплект гидроцилиндр., поршень	1
69	UNSN3101380	Клапан в сборе	1
75	UNSN3101390	Вал	1
76	UNTW3101040	Пластина	1
77	UNSN3101420	Пластина	1
78	UNSN3101430	Шарик	1
79	UNSN3101440	Пластина	1
80	UNSN3101450	Шайба	2
81	UNSN3101460	Шайба	1
82	UNSN3101470	Поршень	1
83	UNSN3101480	Пружина	8
84	UNSN3101490	Пружина	1
85	UNSN3101510	Пластина	3
86	UNSN3101520	Пластина	3
87	UNSN3101530	Пластина	1
88	UN740340008	Масляное уплотнение	1
89	UNSN3101540	Палец	1
90	UNSN3101550	Палец	4
91	UNSN3101560	Стопорное кольцо	1
92	UNSN3101570	Шариковый подшипник	1
93	UNSN3101580	Шариковый подшипник	1
94	UNSN3101590	Игольчатый подшипник	3
95	UNSN3101610	Анкхор	2
96	UNSN3101620	Уплотнительное кольцо	1
97	UNSN3101630	Уплотнительное кольцо	1
98	UNSN3101640	Болт с внутренним шестигранником	6
99	UNSN3101650	Пробка	1
100	UN731161011	Уплотнительное кольцо	1
110	UN740340009	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
