Крышка двигателя (2)<T> — HITACHI ZX75UST

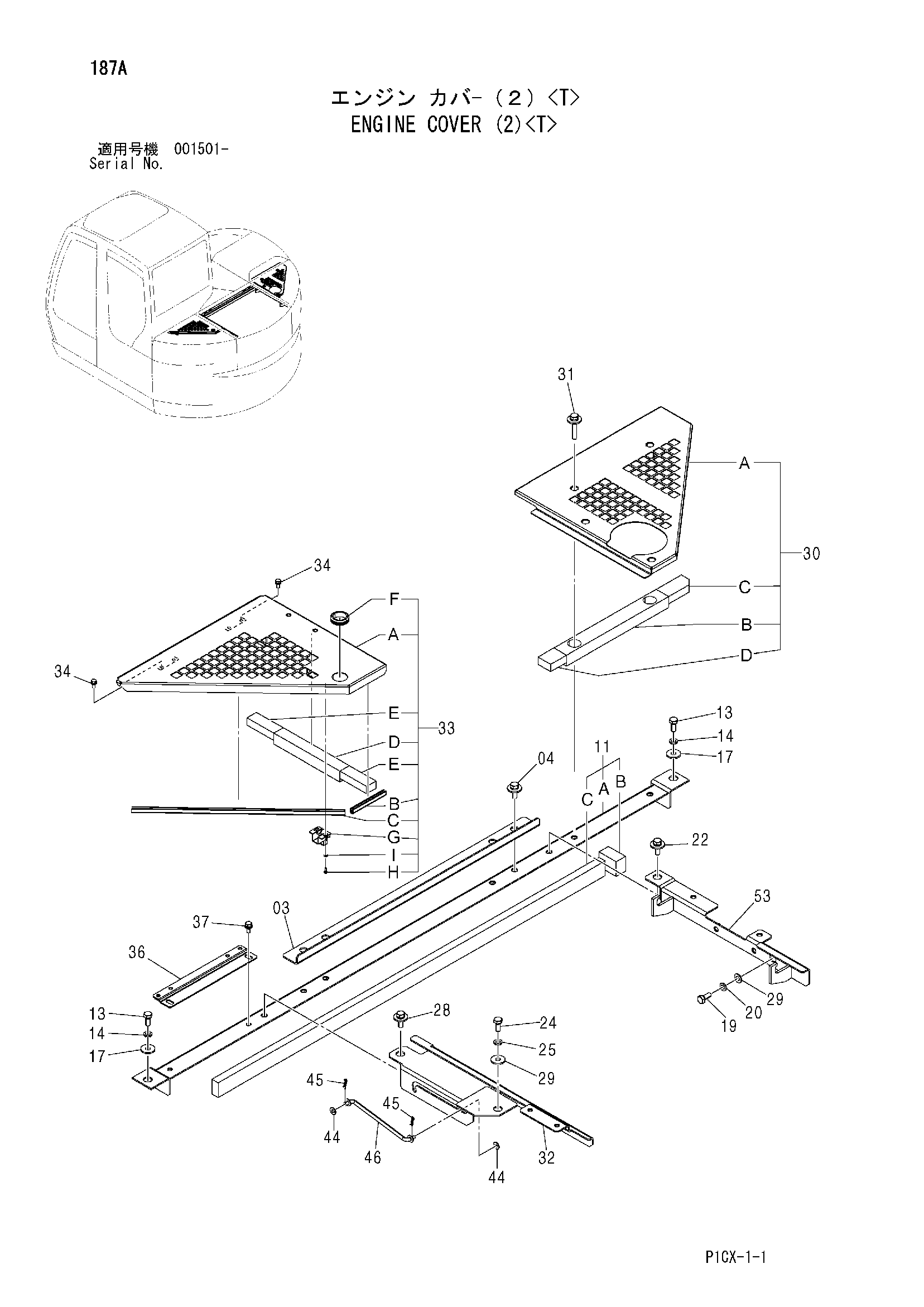

Заводская схема «Крышка двигателя (2)<T>» для HITACHI ZX75UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 3107316 | Кронштейн | 1 |
| 04 | J281030 | Болт с шайбой | 4 |
| 04A | J901030 | Болт | 1 |
| 04B | 4486055 | Шайба | 1 |
| 11 | 9223835 | Опора | 1 |
| 11A | 7042307 | Опора | 1 |
| 11B | 4471359 | Резиновая прокладка | 1 |
| 11C | 3097762 | Резиновая прокладка | 1 |
| 13 | J901025 | Болт | 2 |
| 14 | A590910 | Пружинная шайба | 2 |
| 17 | J217083 | Шайба | 2 |
| 19 | J901025 | Болт | 1 |
| 20 | A590910 | Пружинная шайба | 1 |
| 22 | J281030 | Болт с шайбой | 1 |
| 22A | J901030 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
| 24 | J901025 | Болт | 1 |
| 25 | A590910 | Пружинная шайба | 1 |
| 28 | J281030 | Болт с шайбой | 1 |
| 28A | J901030 | Болт | 1 |
| 28B | 4486055 | Шайба | 1 |
| 29 | J217083 | Шайба | 2 |
| 30 | 9212430 | Крышка | 1 |
| 30A | 8087683 | Крышка | 1 |
| 30B | 4471428 | Резиновая прокладка | 1 |
| 30C | 4471429 | Резиновая прокладка | 1 |
| 30D | 4471430 | Резиновая прокладка | 1 |
| 31 | J281055 | Болт с шайбой | 4 |
| 31A | J901055 | Болт | 1 |
| 31B | 4486055 | Шайба | 1 |
| 32 | 7050102 | Опора | 1 |
| 33 | 9259723 | Крышка | 1 |
| 33A | 7050100 | Крышка | 1 |
| 33B | 4472328 | Резиновая прокладка | 1 |
| 33C | 4472332 | Резиновая прокладка | 1 |
| 33D | 4471489 | Резиновая прокладка | 1 |
| 33E | 4471490 | Резиновая прокладка | 2 |
| 33F | 94-2810 | Резиновая втулка | 1 |
| 33G | 4476561 | Защёлка | 1 |
| 33H | M430410 | Винт | 2 |
| 33I | A590104 | Плоская шайба | 2 |
| 34 | J260616 | Болт с шайбой | 4 |
| 34A | J900616 | Болт | 1 |
| 34B | A590106 | Плоская шайба | 1 |
| 36 | 9758661 | Кронштейн | 1 |
| 37 | J260820 | Болт с шайбой | 2 |
| 37A | J900820 | Болт | 1 |
| 37B | A590108 | Плоская шайба | 1 |
| 44 | A590108 | Плоская шайба | 2 |
| 45 | 4022697 | Стопорный палец | 2 |
| 46 | 8090040 | Стойка | 1 |
| 53 | 8103909 | Опора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
