Крышка двигателя (1)<T> — HITACHI ZX75UST

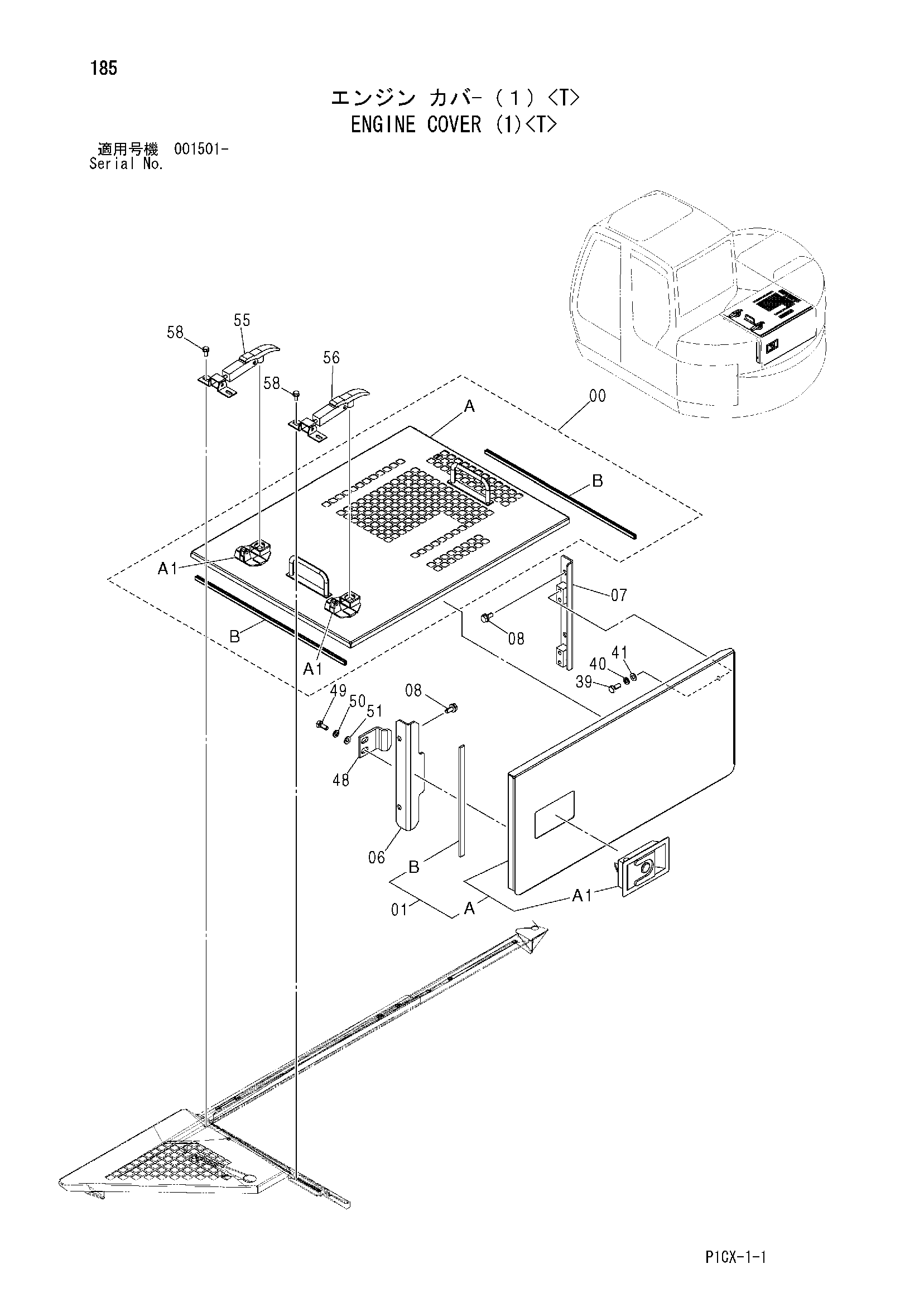

Заводская схема «Крышка двигателя (1)<T>» для HITACHI ZX75UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9259721 | Крышка | 1 |
| 00A | 7050101 | Крышка | 1 |
| 00A1 | 3087810 | Анкхор | 2 |
| 00B | 4649740 | Резиновая прокладка | 2 |
| 01 | 9260206 | Крышка | 1 |
| 01A | 6024405 | Дверь | 1 |
| 01A1 | 4409447 | Замок | 1 |
| 01B | 4649741 | Резиновая прокладка | 1 |
| 06 | 8103907 | Кронштейн | 1 |
| 07 | 8103908 | Кронштейн | 1 |
| 08 | J271025 | Болт с шайбой | 4 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 39 | J901025 | Болт | 4 |
| 40 | A590910 | Пружинная шайба | 4 |
| 41 | A590110 | Плоская шайба | 4 |
| 48 | 4649770 | Ограничитель | 1 |
| 49 | J901025 | Болт | 2 |
| 50 | A590910 | Пружинная шайба | 2 |
| 51 | A590110 | Плоская шайба | 2 |
| 55 | 4429044 | Защёлка | 1 |
| 56 | 4429045 | Защёлка | 1 |
| 58 | J260820 | Болт с шайбой | 4 |
| 58A | J900820 | Болт | 1 |
| 58B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
