Электрооборудование (A) — HITACHI ZX75UST

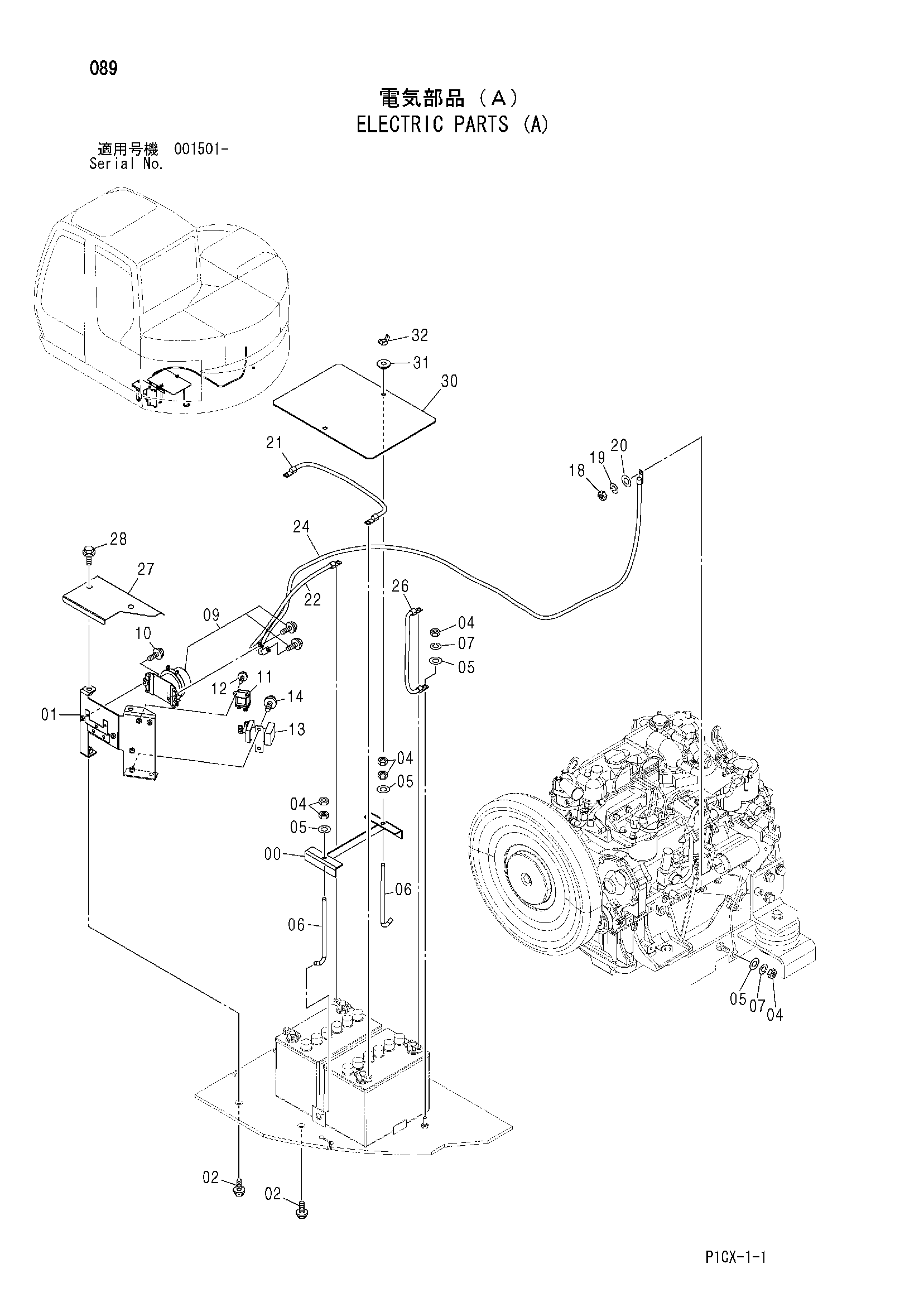

Заводская схема «Электрооборудование (A)» для HITACHI ZX75UST. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8087963 | Кронштейн | 1 |
| 01 | 8087965 | Кронштейн | 1 |
| 02 | J031035 | Болт с шайбой | 2 |
| 02 | J281035 замена: J901035 | Болт с шайбой | 2 |
| 04 | J950010 | Гайка | 6 |
| 05 | A590110 | Плоская шайба | 4 |
| 06 | 4177557 | Болт | 2 |
| 07 | A590910 | Пружинная шайба | 2 |
| 09 | 4255762 | Реле аккумулятор | 1 |
| 10 | J020830 | Болт с шайбой | 2 |
| 10 | J260830 замена: J900830 | Болт с шайбой | 2 |
| 11 | 4251587 | Реле | 1 |
| 12 | J020616 | Болт с шайбой | 2 |
| 12 | J260616 замена: J900616 | Болт с шайбой | 2 |
| 13 | 4452158 | Реле | 1 |
| 14 | J020820 | Болт с шайбой | 2 |
| 14 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 18 | J950008 | Гайка | 1 |
| 19 | A590908 | Пружинная шайба | 1 |
| 20 | A590108 | Плоская шайба | 1 |
| 21 | 4447905 | Жгут проводов | 1 |
| 22 | 4472640 | Жгут проводов | 1 |
| 24 | 4449807 | Жгут проводов | 1 |
| 26 | 4435890 | Жгут проводов | 1 |
| 27 | 4472573 | Крышка | 1 |
| 28 | J021025 | Болт с шайбой | 2 |
| 28 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 30 | 4420597 | Крышка | 1 |
| 31 | 4427417 | Втулка | 2 |
| 32 | M570010 | Гайка винг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75UST и серийный номер машины. Это снижает риск заказа детали другого исполнения.
