Поток производительность селектор (2P-BOOM) — HITACHI ZX75USK-3

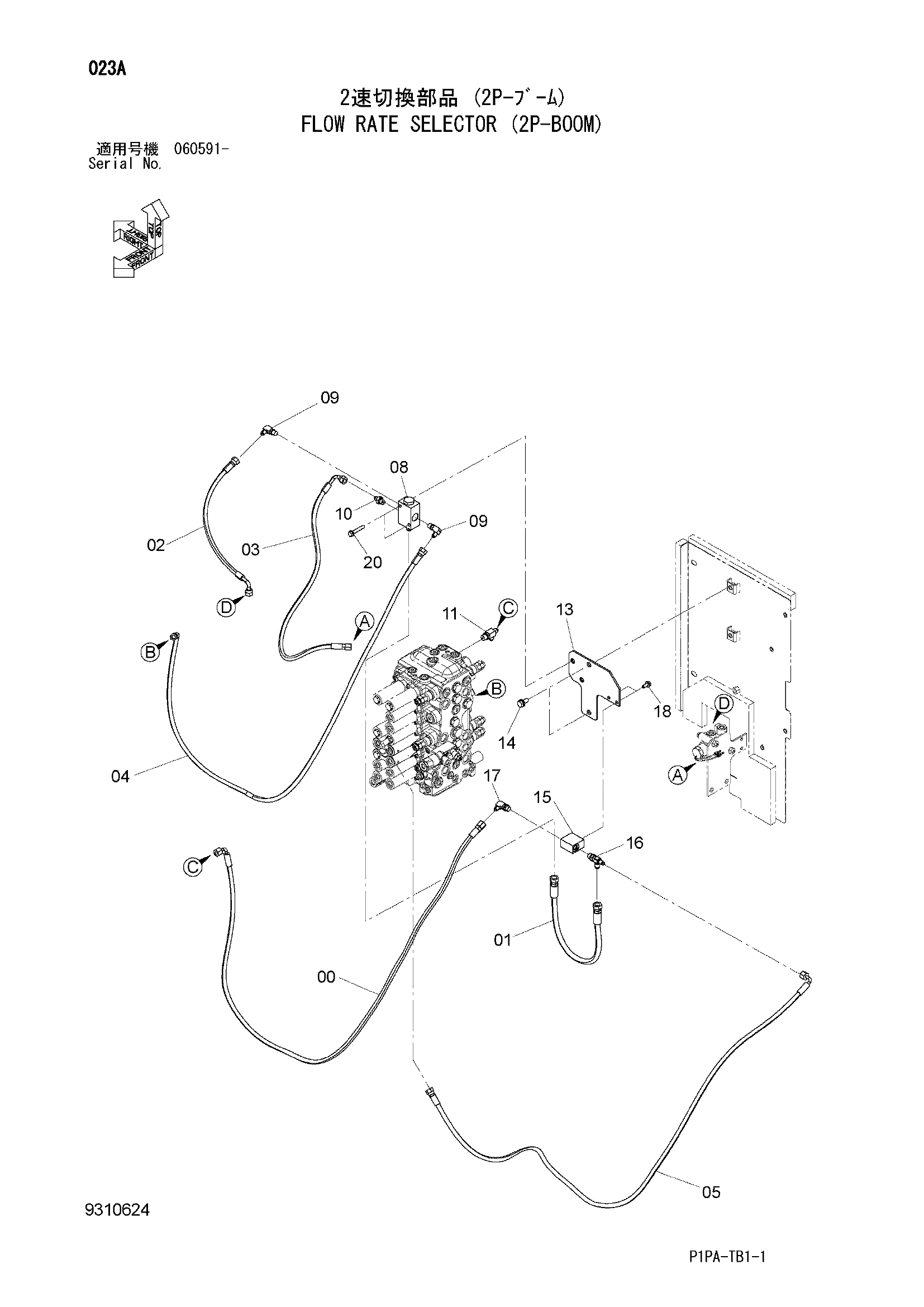

Заводская схема «Поток производительность селектор (2P-BOOM)» для HITACHI ZX75USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9311127 | Шланг в сборе | 1 |
| 00A | 4710286 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 3 |
| 01 | 9303375 | Шланг в сборе | 1 |
| 01A | 4700744 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 1 |
| 02 | 9303374 | Шланг в сборе | 1 |
| 02A | 4700743 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 1 |
| 03 | 9303373 | Шланг в сборе | 1 |
| 03A | 4700742 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 2 |
| 04 | 9303372 | Шланг в сборе | 1 |
| 04A | 4700741 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 3 |
| 05 | 9311126 | Шланг в сборе | 1 |
| 05A | 4710287 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 3 |
| 08 | 4203446 | Клапан | 1 |
| 09 | A852322 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852122 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852422 | Тройник | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 9771069 | Кронштейн | 1 |
| 14 | J271025 | Болт с шайбой | 2 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 3118140 | Коллектор | 1 |
| 16 | 4239712 | Тройник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852322 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | J260820 | Болт с шайбой | 2 |
| 18A | J900820 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 20 | J260850 | Болт с шайбой | 2 |
| 20A | J900850 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
