Пилотные гидролинии (л-педал) — HITACHI ZX75USK-3

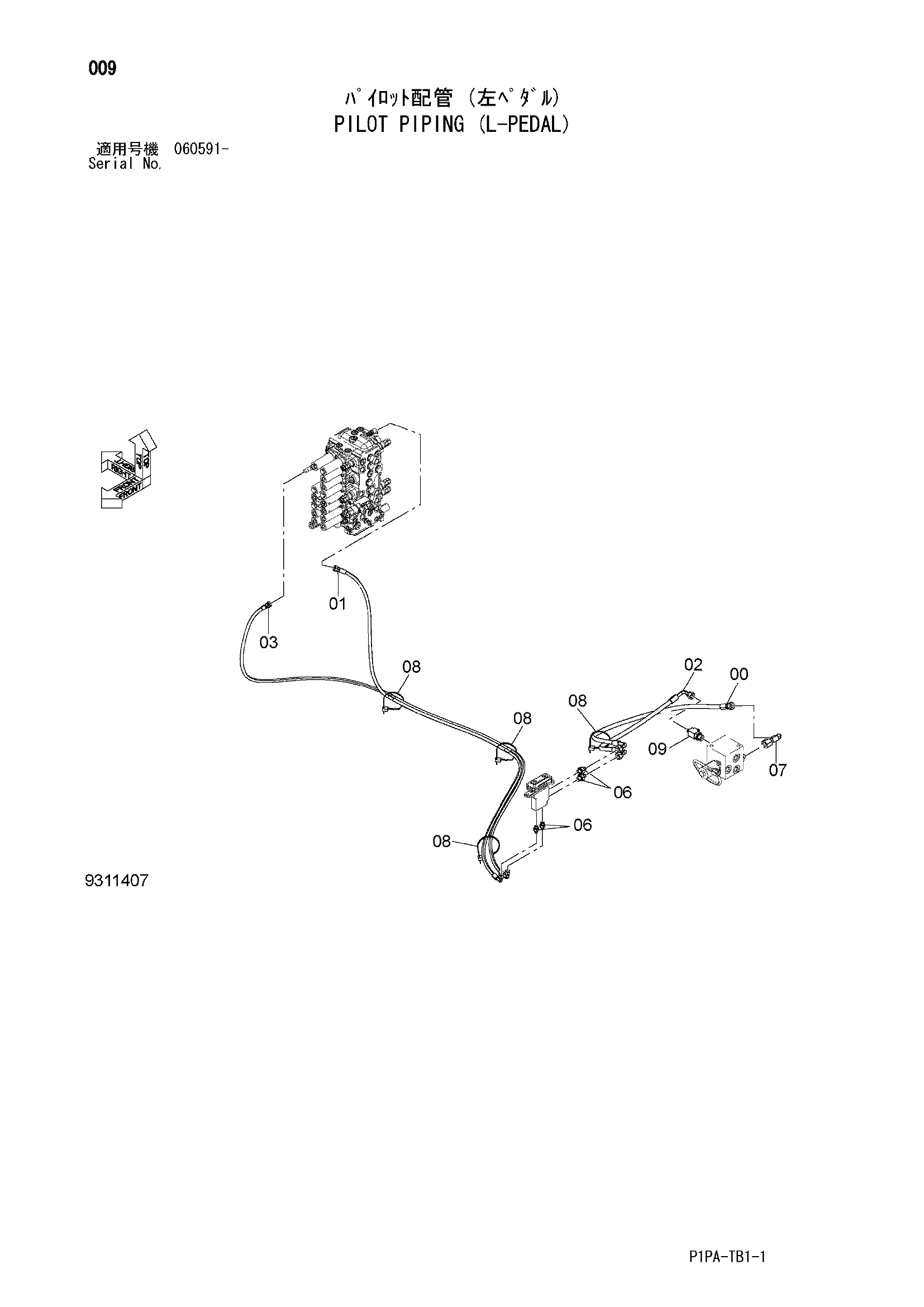

Заводская схема «Пилотные гидролинии (л-педал)» для HITACHI ZX75USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9303459 | Шланг в сборе | 1 |
| 00A | 4700881 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 2 |
| 01 | 9303457 | Шланг в сборе | 1 |
| 01A | 4700879 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 4 |
| 02 | 9303461 | Шланг в сборе | 1 |
| 02A | 4700888 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 1 |
| 03 | 9303458 | Шланг в сборе | 1 |
| 03A | 4700880 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 5 |
| 06 | A852122 | Адаптер | 4 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4425484 | Соединительный штуцер | 1 |
| 08 | 4055312 | Ленточный зажим | 4 |
| 09 | A852432 | Тройник | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
