2P-BOOM — HITACHI ZX75USK-3

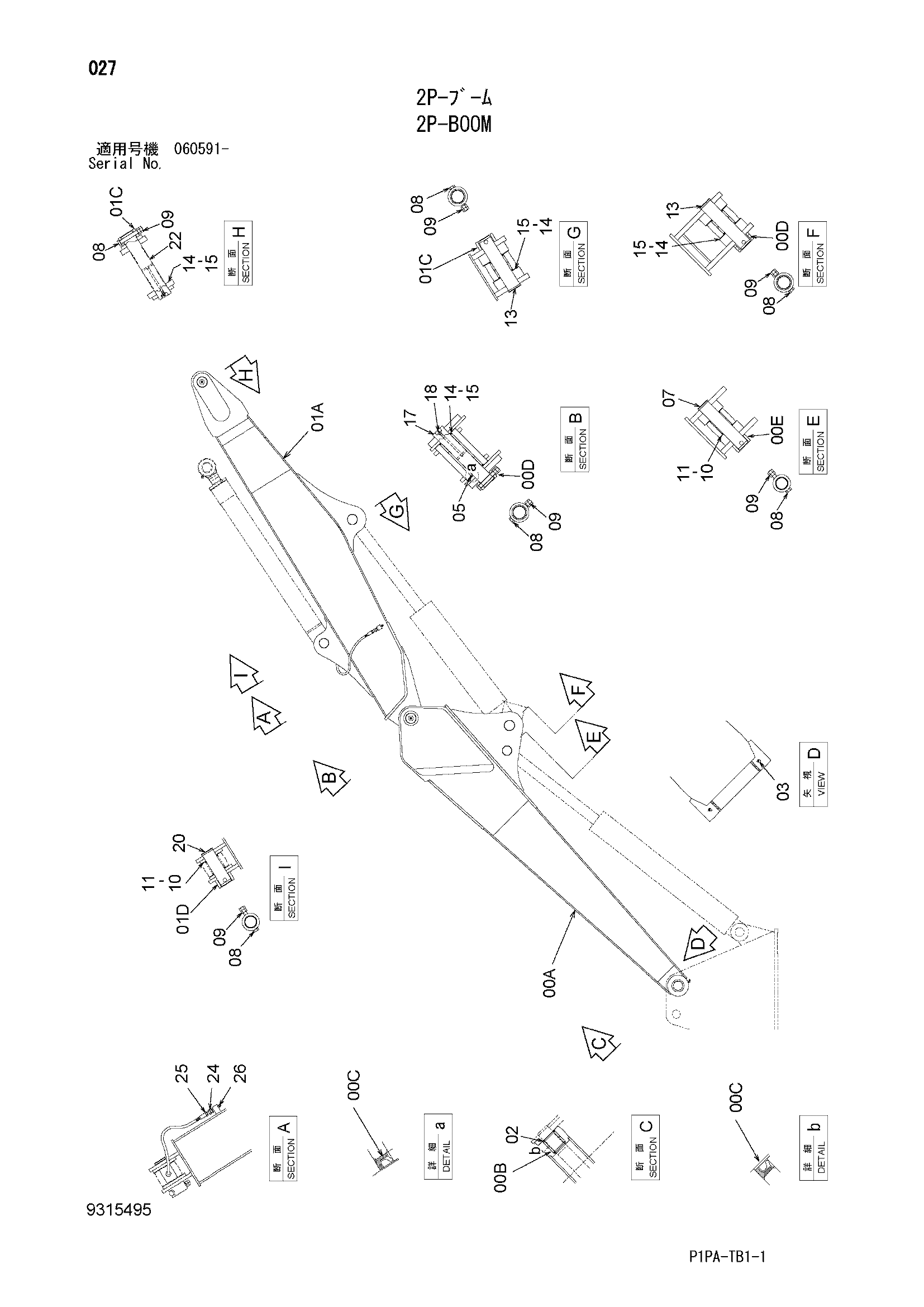

Заводская схема «2P-BOOM» для HITACHI ZX75USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7048224 | Стрела нижний | 1 |
| 00A | 6020795 | Стрела нижний | 1 |
| 00B | 4445478 | Втулка | 2 |
| 00C | 4094086 | Пылезащитное уплотнение | 2 |
| 00D | 4434951 | Ограничитель | 2 |
| 00E | 4434950 | Ограничитель | 1 |
| 01 | 7048226 | Стрела | 1 |
| 01A | 6020796 | Стрела | 1 |
| 01B | 4334423 | Втулка | 2 |
| 01C | 4434951 | Ограничитель | 2 |
| 01D | 4434950 | Ограничитель | 1 |
| 02 | 4094086 | Пылезащитное уплотнение | 2 |
| 03 | J75581 | Пресс-маслёнка | 2 |
| 05 | 4094086 | Пылезащитное уплотнение | 2 |
| 07 | 3037350 | Палец | 1 |
| 08 | 4435123 | Стопорный палец | 6 |
| 09 | J950016 | Гайка | 12 |
| 10 | 4374459 | Упорная пластина 1.0mm | 4 |
| 11 | 4374437 | Упорная пластина 2.0mm | 2 |
| 13 | 4470163 | Палец | 2 |
| 14 | 4394384 | Упорная пластина 1.0mm | 8 |
| 15 | 4394385 | Упорная пластина 2.0mm | 4 |
| 17 | 3037344 | Палец | 1 |
| 18 | J75481 | Пресс-маслёнка | 1 |
| 20 | 3076942 | Палец | 1 |
| 22 | 9111029 замена: 3096626 | Палец | 1 |
| 22A | 3037344 | Палец | 1 |
| 22B | J75481 | Пресс-маслёнка | 1 |
| 22 | 3096626 | Палец | 1 |
| 24 | 94-1301 | Адаптер | 1 |
| 25 | 4129123 | Нейлоновый шланг | 1 |
| 26 | J75481 | Пресс-маслёнка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
