Пилотные гидролинии (2P-BOOM)(базовый трубопроводы)(2-скорость селектион)(PTO) — HITACHI ZX75USK-3

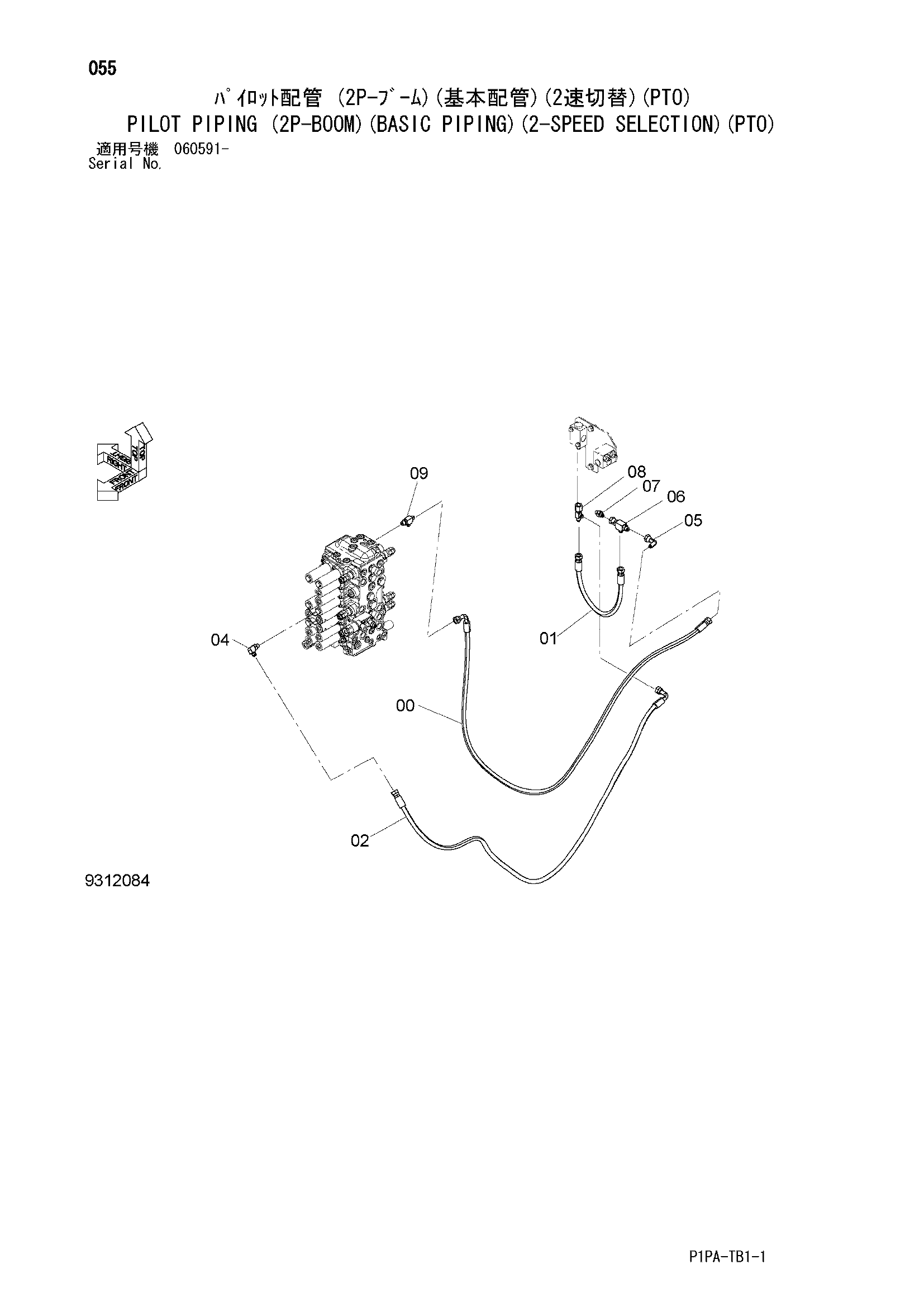

Заводская схема «Пилотные гидролинии (2P-BOOM)(базовый трубопроводы)(2-скорость селектион)(PTO)» для HITACHI ZX75USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9311128 | Шланг в сборе | 1 |
| 00A | 4710288 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 3 |
| 01 | 9311129 | Шланг в сборе | 1 |
| 01A | 4657597 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 1 |
| 02 | 9312074 | Шланг в сборе | 1 |
| 02A | 4710289 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 3 |
| 04 | A852323 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4239976 | Унион S | 1 |
| 06 | 4611501 | Челночный клапан | 1 |
| 07 | A852123 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4246672 | Соединительный штуцер | 1 |
| 09 | 4219346 | Тройник | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
