Гидромолот, гидроножницы трубопроводы (стрела 4.00m)<K> — HITACHI ZX75USK-3

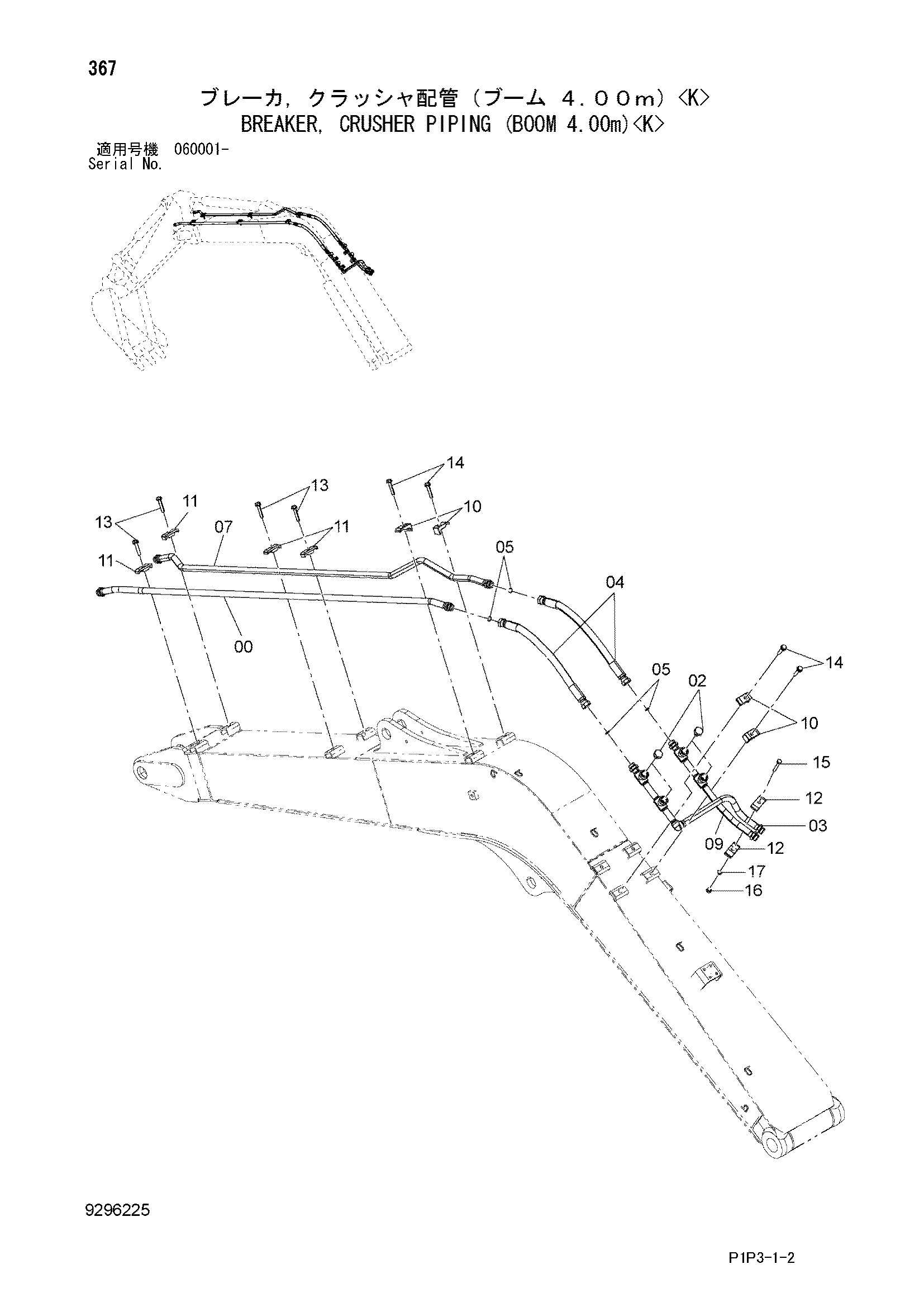

Заводская схема «Гидромолот, гидроножницы трубопроводы (стрела 4.00m)<K>» для HITACHI ZX75USK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114861 | Трубка | 1 |
| 02 | 4174542 | Пробка | 4 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 8116179 | Трубка | 1 |
| 04 | 4411157 | Шланг | 2 |
| 05 | 4187308 | Уплотнительное кольцо | 4 |
| 07 | 8114860 | Трубка | 1 |
| 09 | 8116178 | Трубка | 1 |
| 10 | 4190126 | Хомут трубки | 6 |
| 11 | 4141806 | Хомут трубки | 4 |
| 12 | 4189859 | Хомут трубки | 2 |
| 13 | 4666091 | Болт с шайбой | 4 |
| 13A | J901260 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 4661579 | Болт с шайбой | 6 |
| 14A | J901265 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | J901265 | Болт | 1 |
| 16 | J950012 | Гайка | 1 |
| 17 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX75USK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
